StarLine D95, B95, Е95, A95, B65, Е65, A65
120

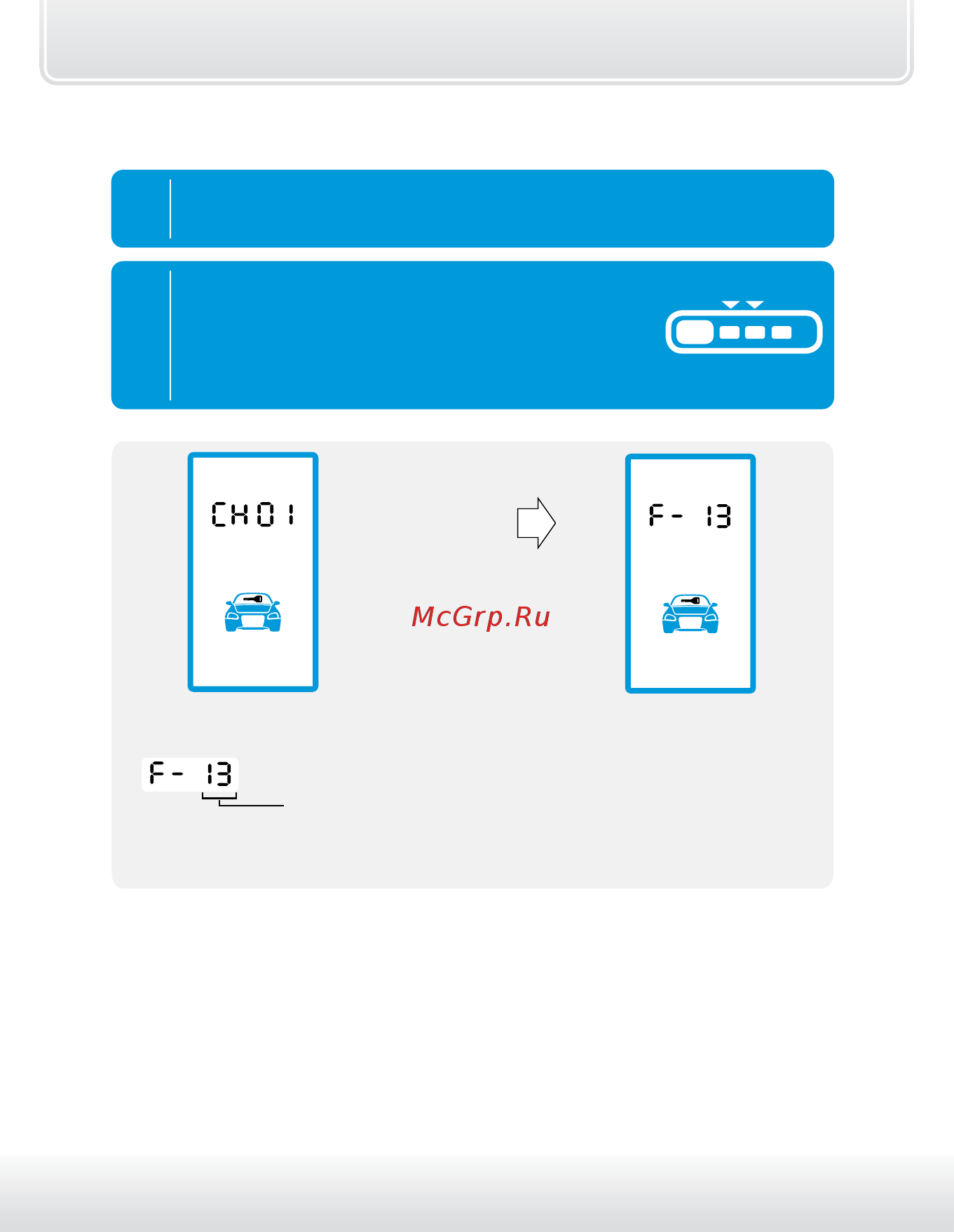

Вход в гибкое программирование доп. каналов
1
Войдите в главное меню программирования
функций (см. стр. 81).
брелок
2
Короткими нажатиями кнопок 2 или 3
выберите необходимый доп. канал,
(например, CH – 1)
и нажмите кнопку 3 сначала длительно
(до звукового сигнала), а затем коротко:
последует
мелодичный
сигнал;
- на дисплее появится индикация номера фиксированной настройки
доп. канала №1. Где:
фиксированная настройка доп. канала №1
(заводское значение). Если доп. канал ранее уже
настраивался, то это значение может быть любым
другим.
