инструкция по установке
137

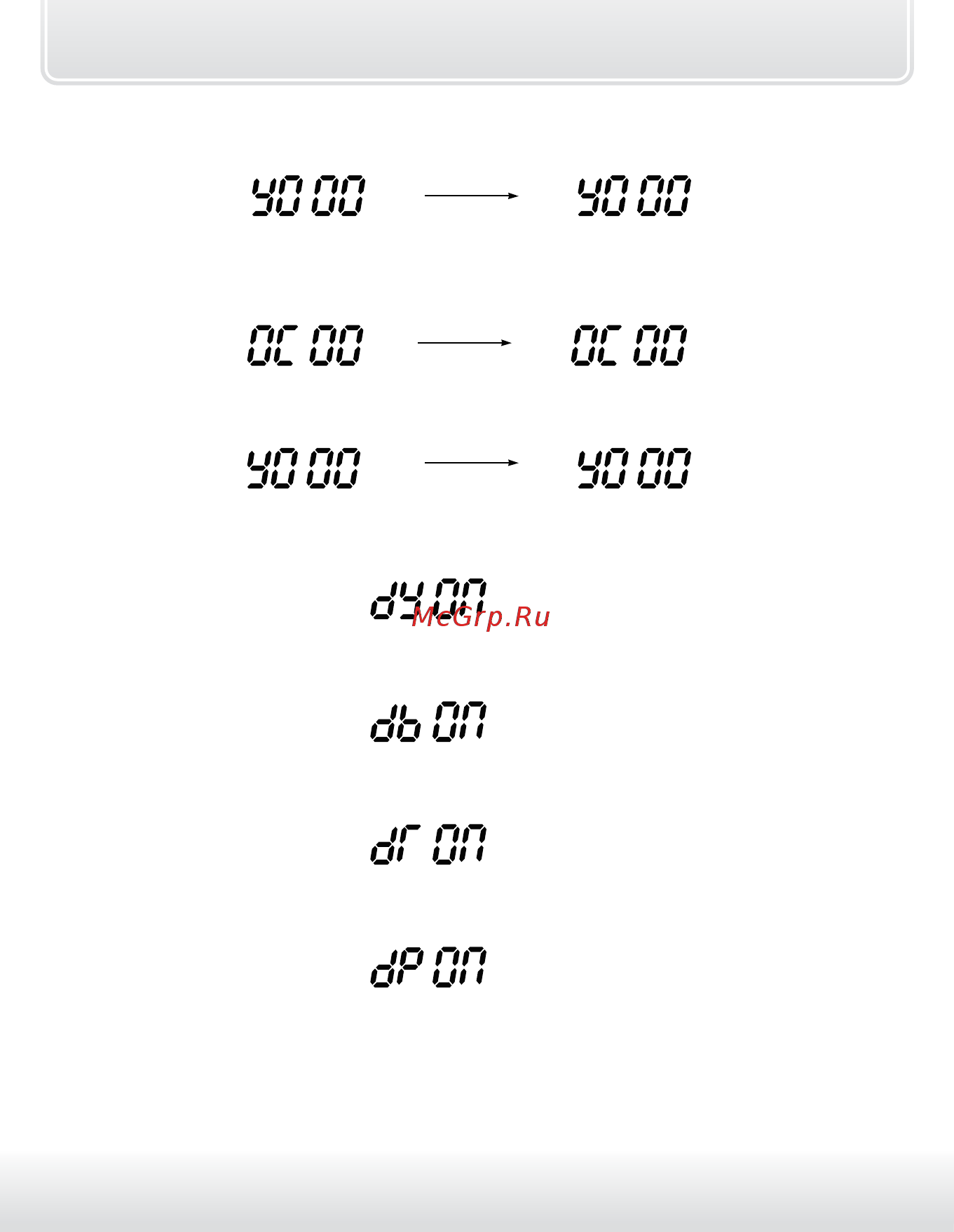

6. Перейдите к программированию условий включения.
Условия включения оставьте «000».
7. Перейдите к программированию события выключения.
В нашем примере нет необходимости беспокоиться о выключении
доп. канала, поэтому событие выключения оставьте «00».
8. Перейдите к программированию условий выключения.
Условия выключения также оставьте «000».
9. Перейдите к программированию контроля датчика удара.
Отключение датчика удара на время работы доп. канала не требуется:
10. Перейдите к программированию контроля зоны дверей.
Отключать контроль зоны дверей также не требуется.
11. Перейдите к программированию контроля зоны багажника.
Отключать контроль зоны багажника также не требуется.
12. Перейдите к программированию контроля зоны педали тормоза.
Отключать контроль зоны педали тормоза также не требуется.
13. Выйдите из программирования доп. канала.
14. Выключите зажигание для выхода из программирования функций.
