StarLine D95, B95, Е95, A95, B65, Е65, A65
180
Сине-зеленый провод разъема Х4 подключается к проводам
указателей поворота автомобиля. Если в цепи указателей поворота
подается положительный сигнал (+12 В), то запрограммируйте функцию
19 табл. №1 на вариант 4. Если же в данные цепи подается сигнал
отрицательной полярности, то запрограммируйте функцию 19 табл. №1
на вариант 3.
Оранжево-синий провод разъема Х4 подключается к переключателю
замка в двери водителя (к «личинке»). Сигнал в этой цепи запрещает
снятие с охраны и включает тревогу. Таким образом запрещается
снятие с охраны комплекса ключом или отверткой.
Обязательно запрограммируйте функцию 15 таблицы №1 на
вариант 3.
Желто-оранжевый провод разъема Х3 подключается к
штатному проводу подачи питания на электропривод отпирания
замка багажника. Этот провод является выходом доп. канала №6,
следовательно, для использования его как входа обязательно
запрограммируйте функцию 21 таблицы №1 на вариант 2, 3 или 4.

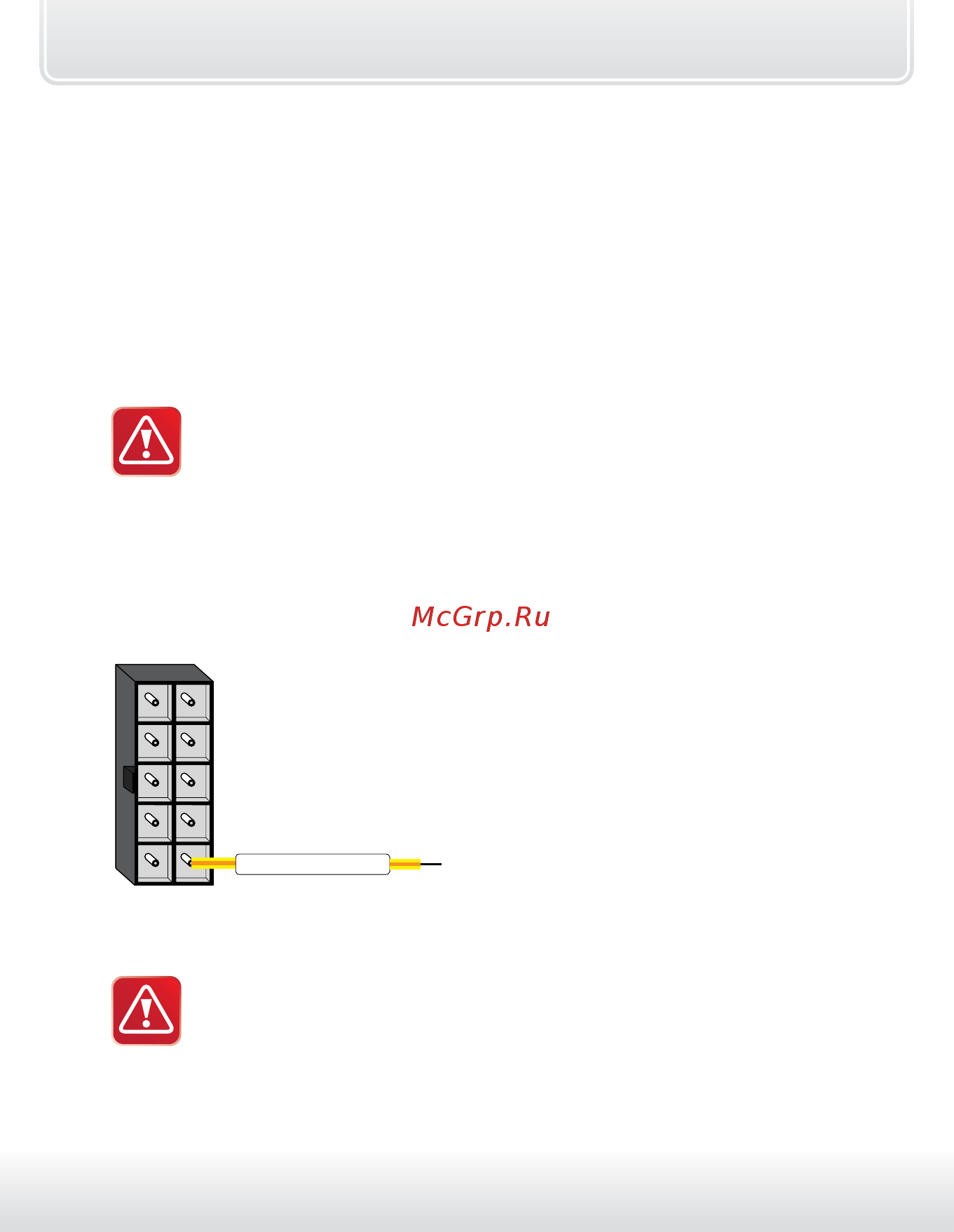

Х3
желто-оранжевый
Вход контроля импульса
для отпирания багажника
(обязательно запрограммируйте
функцию 21 табл. №1 на вариант 2, 3 или 4)
Обязательно запрограммируйте функцию 21 таблицы №1 на
вариант 2, 3 или 4.
