инструкция по установке
49
Реле StarLine R5, ранее записанное в один блок комплекса,
невозможно записать в другой блок без предварительного
сброса R5 на заводские установки.
Для сброса StarLine R5 на заводские установки выполните следующие
действия:

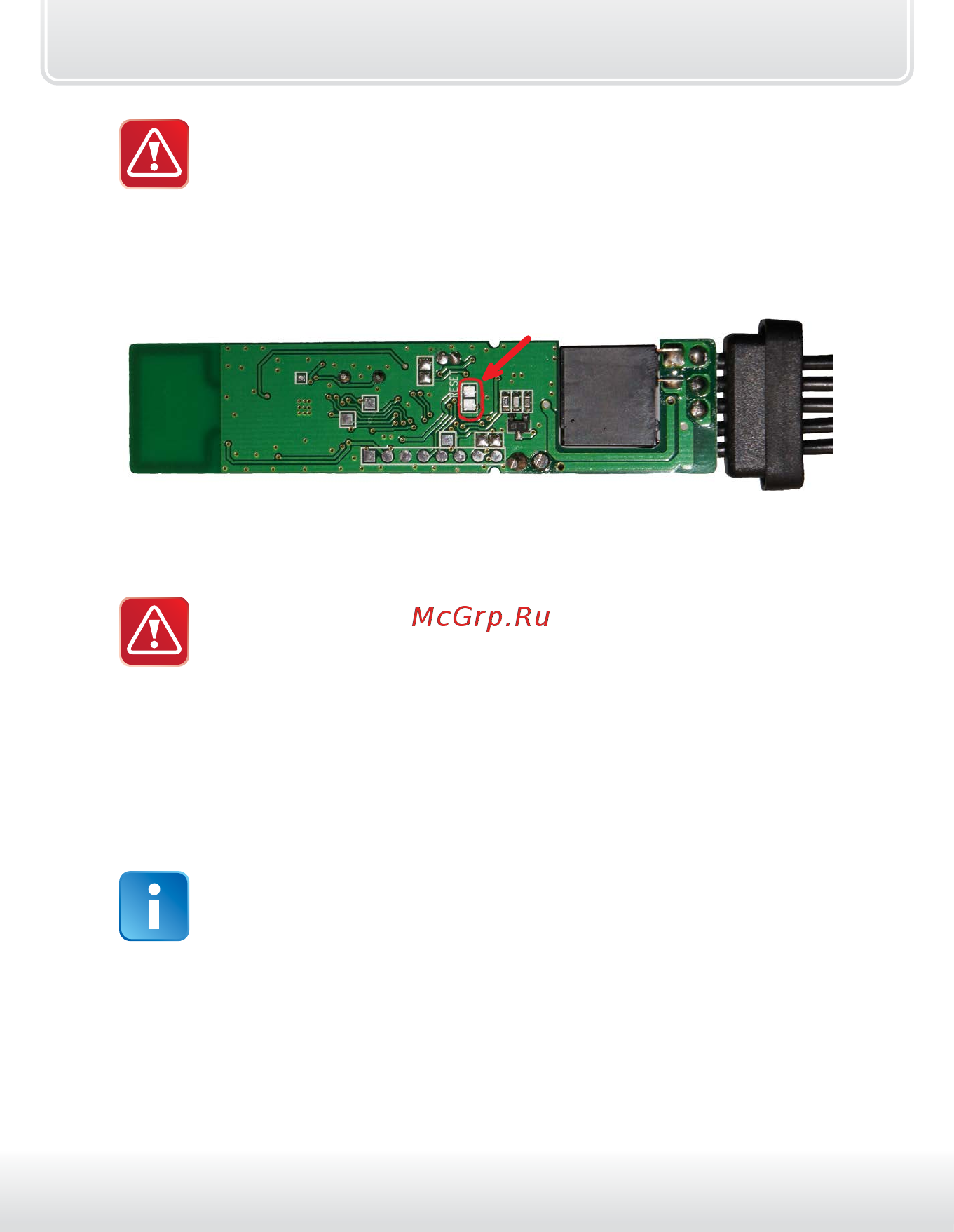

1. перед подачей питания на реле замкните между собой две
контактные площадки на плате реле (см. фото ниже);
2. на 10 секунд подайте питание на реле. После отключения питания
разомкните контактные площадки. Теперь реле снова можно
записать в память комплекса.
Внимание! После записи в комплекс брелков управления
необходимо восстановить привязку записанных ранее
радиореле StarLine R5. Для восстановления привязки
радиореле выполните следующие действия:
– включите и выключите зажигание 7 раз;
– нажмите сервисную кнопку 7 раз;
– включите зажигание. Последуют 7 сигналов сирены.
Дождитесь 3-х световых сигналов комплекса и
мелодичного сигнала брелка;
– выключите зажигание.
Всего в память комплекса можно записать до 2-х цифровых
радиореле StarLine R5.
