Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 196 -
Группа 13: Параметры платы расширения импульсного ввода/вывода (PG)
Убедитесь, что требуемая плата расширения корректно установлена до использования
параметров группы 13. См. также приложение B.

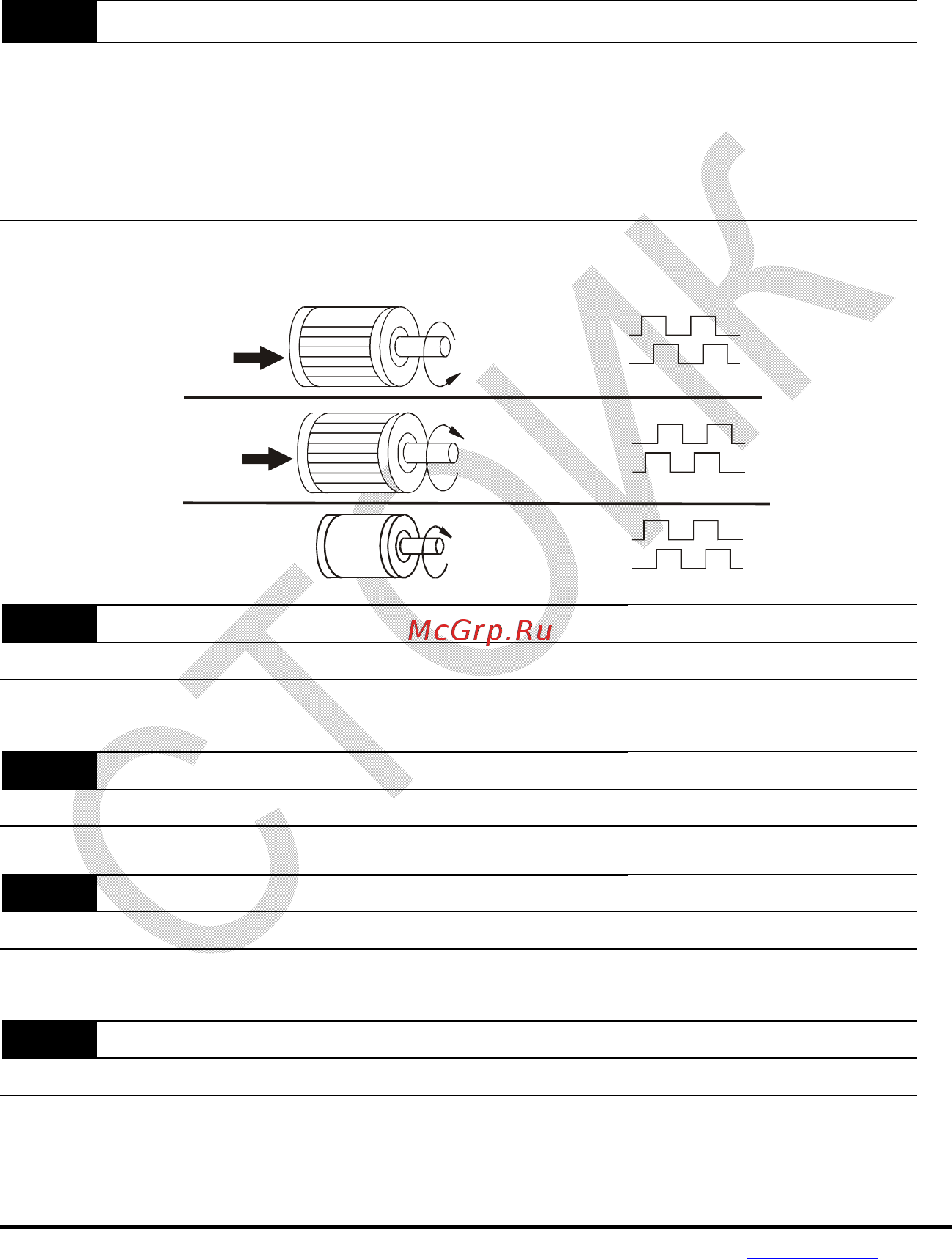

13.00 Тип входного сигнала для PG-карты
Завод. значение: 0
Значения: 0 PG-карта не активна
1 Однофазный сигнал
2 Вперед/вращение против часовой стрелки
3 Реверс/вращение по часовой стрелке
Этот параметр используется для указания типа датчика обратной связи (энкодера) и
соответствие направления вращения вала двигателя со сдвигом фаз А и В для выходного
сигнала двухфазного датчика.
FWD
CCW
REV
CW
Энкодер
PG
1=023.00
1=033.00
A опережает B
A фаза
A фаза
A фаза
B фаза
B фаза
B фаза
CW
B опережает A
13.01 Число импульсов на оборот Дискретность: 1
Значения: 1 ÷ 20000 Завод. значение: 600
Этот параметр задает число полученных от датчика обр. связи по скорости импульсов для
каждого цикла управления PI-регулятора.
13.02 Число полюсов двигателя №0 Дискретность: 1
Значения: 2 ÷ 10 Завод. значение: 4
Значение этого параметра должно быть четным.
13.03 Пропорциональный коэффициент (P) для PG Дискретность: 0.01
Значения: 0.0 ÷ 10.0 Завод. значение: 1.0
Этот параметр устанавливает пропорциональное управление скоростью и усиление
сигнала обратной связи при работе с датчиком скорости.
13.04 Интегральный коэффициент (I) для PG Дискретность: 0.01
Значения: 0.00 ÷ 100.00 сек Завод. значение: 1.00
Этот параметр устанавливает усиление интегральной составляющей сигнала обратной
связи при работе с датчиком скорости.
