Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 197 -
13.05 Ограничение выходной частоты при PI-управлении Дискретность: 0.01
Значения: 0.00 ÷ 100.00 Гц Завод. значение: 10

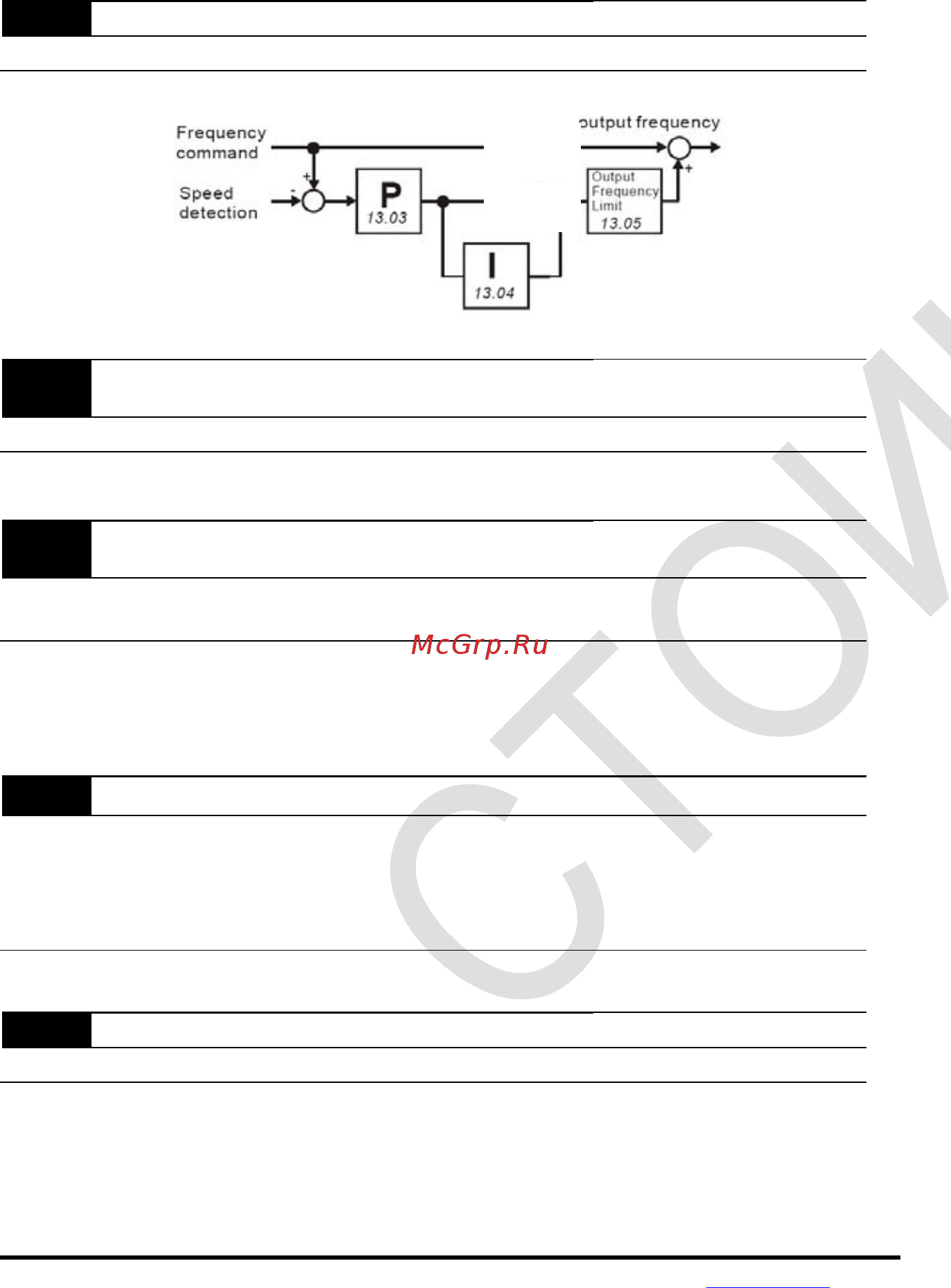

Параметр вводит ограничение на максимальную выходную частоту. (см. блок-схему
управления скоростью с помощью PI -регулятора).
13.06
Фильтр для индикации сигнала обратной связи по
скорости
Дискретность: 1
Значения: 0 ÷ 9999 (*2мс) Завод. значение: 500
Когда пар.00-04 = 14, на дисплее будет отображаться сигнал обратной связи. Время
обновления индикации данного сигнала будет определяться параметром 13.06.
13.07
Время обнаружения ошибки сигнала о. с. по
скорости
Дискретность: 0.1
Значения: 0.0: отключено
0.1 ÷ 10.0 сек
Завод. значение: 1
Это время, по истечении которого, при обнаружении аварийно малого или при отсутствии
сигнала обратной связи по скорости, произойдет событие, запрограммированное в
Pr.13.08.
Если значение параметра = 0.0, система не будет контролировать сбои в передаче
сигнала обратной связи.
13.08 Реакция на ошибку в передаче сигнала обратной связи по скорости
Завод. значение: 1
Значения: 0 Предупреждение и остановка с замедлением
1 Предупреждение и остановка на выбеге
2 Предупреждение и продолжение работы
Пользователь задает действия ПЧ на отсутствие сигнала обратной связи по скорости.
13.09 Фильтр для сигнала обратной связи по скорости Дискретность: 1
Значения: 0 ÷ 9999 (*2мс) Завод. значение: 16
В параметре задается время фильтрации сигнала обратной связи с на плате PG.
Сигнал
задания
Сигнал обр.
связи
Выходная частота
