Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru) - 94 -
9 Сброс параметров на заводские установки для 50Гц, 220В/380В
или 230В/400В (в зависимости от Pr.00-12)
10 Сброс параметров на заводские установки для 60Гц, 220В/440В
Значения 9 и 10 сбрасывают все параметры на заводские значения, кроме программы ПЛК
и записей о пяти последних авариях, доступных в виде кодов при просмотре значений
параметров 06-08 ~ 06-12. Для удаления программы ПЛК задайте Pr.00.02=6.
Значение 9: В параметрах Pr.01.00 и Pr.01.01 устанавливается значение 50Гц и в
параметрах Pr.01.02 устанавливается значение 230В/400В или 220В/380В (в зависимости
от модели ПЧ и значения параметра Pr.00-12).
Значение 10: В параметрах Pr.01.00 и Pr.01.01 устанавливается значение 60Гц и в
параметре Pr.01.02 устанавливается значение 230В или 460В (в зависимости от модели
ПЧ)
Когда Pr.00.02=1, все параметры становятся доступны только для чтения. Для
разблокировки изменения параметров установите Pr.00.02=0.

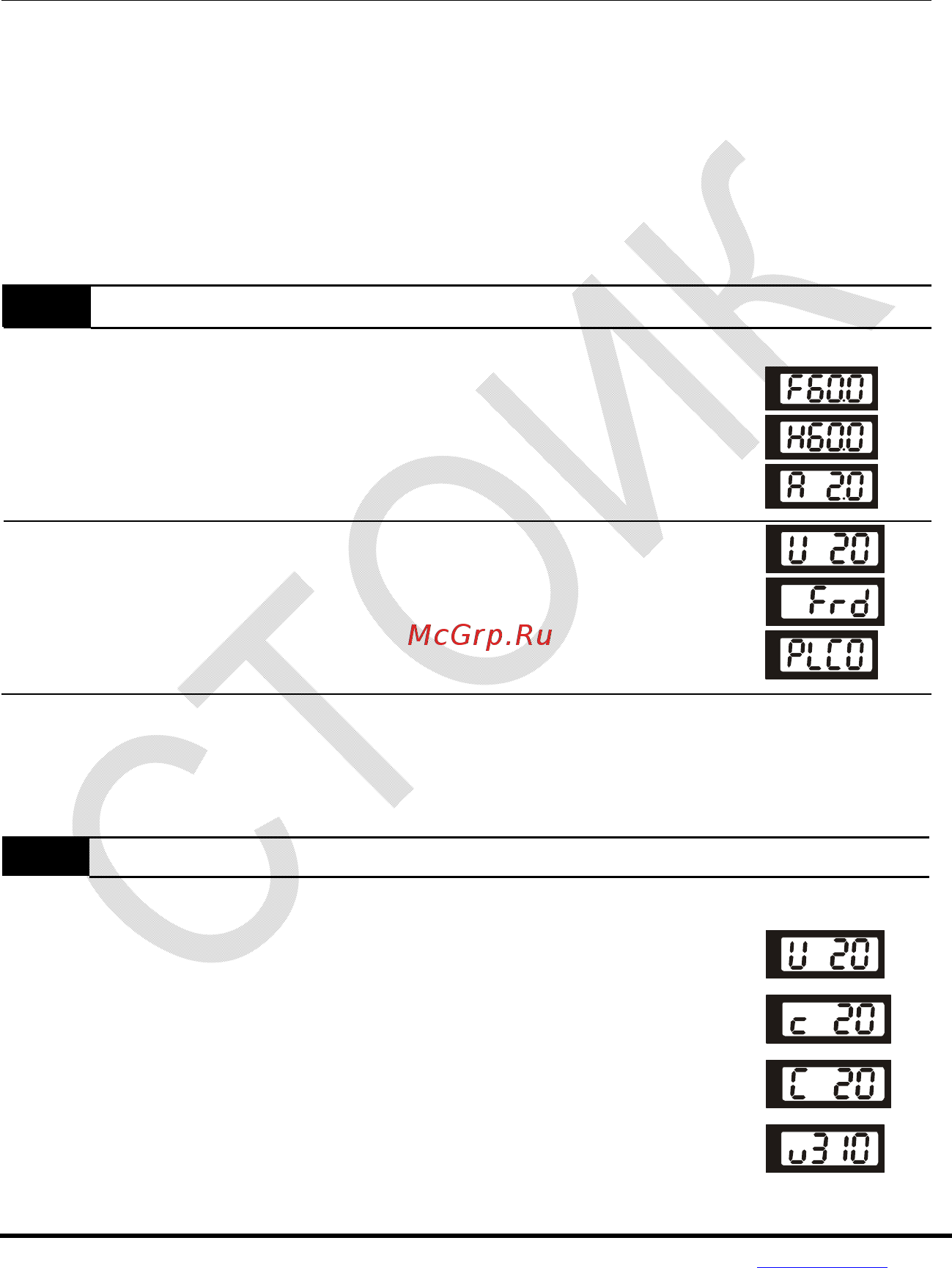

00.03
Выбор параметра отображаемого на дисплее при подаче питания
Завод. значение: 0
Значения: 0 Индикация заданной частоты (Гц)
1 Индикация фактической выходной частоты (Гц)
2 Индикация величины в единицах пользователя
(Axxx), где A=HxK
3 Многофункциональный дисплей (Uxxx), см. Pr.00.04
4 Команда FWD/REV (вперед/реверс)
5 PLCx (выбор режима PLC: PLC0/PLC1/PLC2).
(НЕТ в моделях VFD*E*C)
Выбранный параметр будет индицироваться на дисплее пульта после подачи на ПЧ
напряжения питания. Переход к другим величинам в рабочем режиме возможно по
нажатию кнопки [MODE].
Значение 5, PLC0: ПЛК выключен, PLC1: режим выполнения программы ПЛК , PLC2:
режим чтения/записи программы ПЛК.
00.04 Содержимое многофункционального дисплея
Завод. значение: 0
Значения: 0
Индикация величины в единицах пользователя
(Uxxx), где U=HxPr.00.05
1
Индикация текущего значения счетчика (импульсов)
2
Индикация значения регистра ПЛК D1043. (НЕТ в
моделях VFD*E*C)
3 Индикация напряжения в звене постоянного тока (В)
