Ревизия: Июнь 2016 г., 14EE, V1.23/CTL V2.23 Адаптация и перевод: компания СТОИК (www.deltronics.ru)
- 95 -

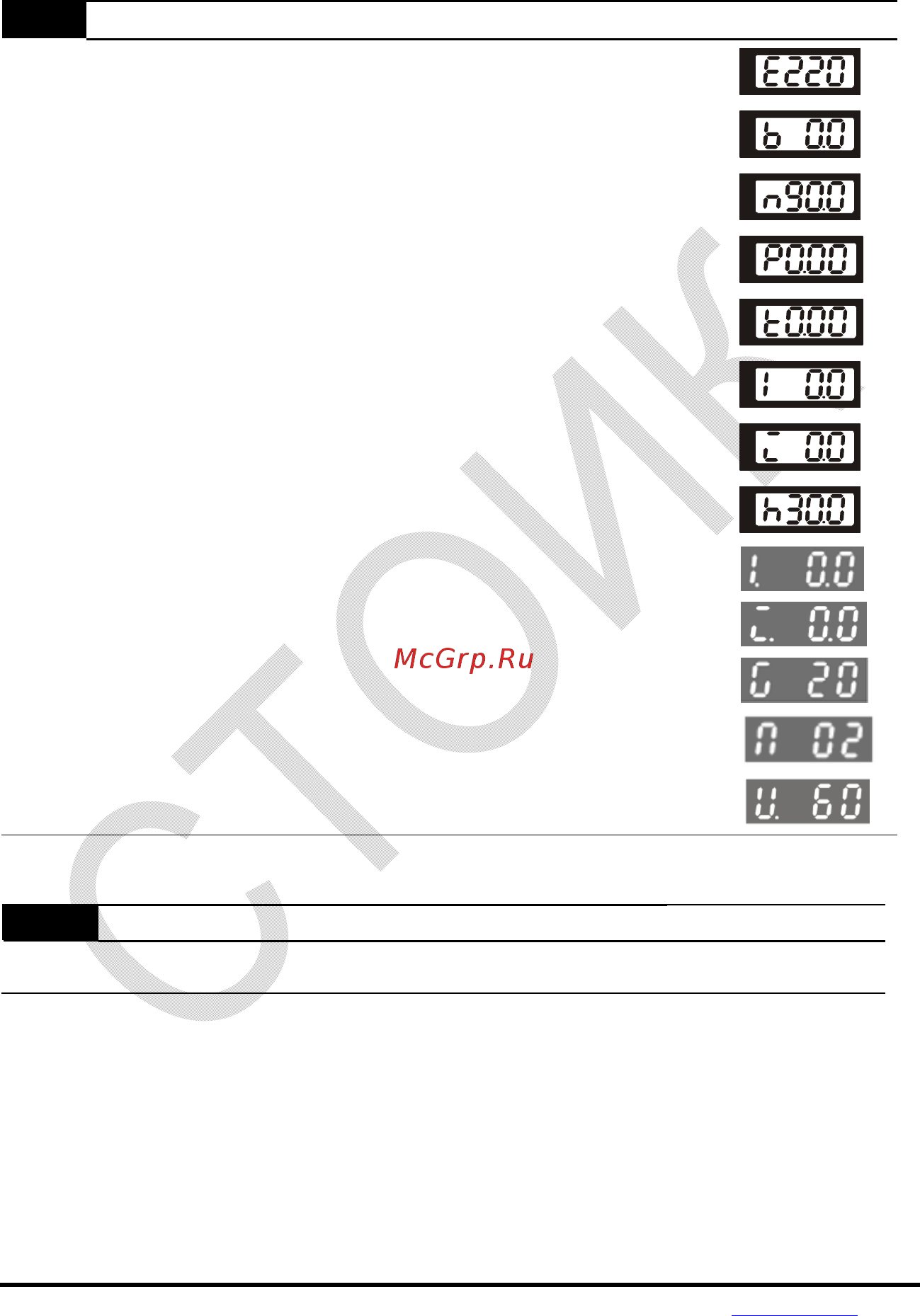

00.04 Содержимое многофункционального дисплея
4
Индикация выходного напряжения ПЧ на клеммах
U/T1, V/T2, W/T3 (В)
5
Индикация сигнала обратной связи ПИД-регулятора
(%)
6 Коэффициент мощности (угол в
0
)
7 Индикация выходной мощности (кВт)
8
Индикация момента вращения, рассчитанного по
току (Нм)
9 Сигнал на аналоговом входе AVI (V).
10 Сигнал на аналоговом входе ACI / AVI2 (mA/V)
11 Температура IGBT-модуля (
0
C)
12 Сигнал на входе AVI3/ ACI2 (I.)
13 Сигнал на входе AVI4/ ACI3 (i.)
14
Частота вращения двигателя в об/мин от PG-платы
(G)
15 Индикация номера двигателя (М)
16 Индикация значения F*Pr.00.05
Выбранное здесь значение определяет какой параметр будет выводиться на
многофункциональном дисплее (Pr.00.03 = 3)
00.05 Пользовательский коэффициент K Дискретность: 0. 1
Значения: 0.1 - 160.0 Завод. значение: 1.0
Коэффициент K является множителем для определяемой пользователем единицы.
При Pr.00.04 = 0 значение рассчитывается следующим образом:
U (определяемая пользователем величина) = Выходная частота (H) * K (Pr.00.05)
При Pr.00.04 = 16 значение рассчитывается следующим образом:
U (определяемая пользователем величина) = Заданная частота (F) * K (Pr.00.05) или
задание ПИД-регулятора* K (Pr.00.05)
С помощью этого коэффициента пользователь может получить индикацию частоты
вращения двигателя в об/мин, линейной скорости
механизма в м/с (мм/с, м/мин, и т.д.) и
других величин, пропорциональных выходной частоте ПЧ.
