Технические данные М-серия (R410A)
MSZ-FD VA
ВБ - инв -
113

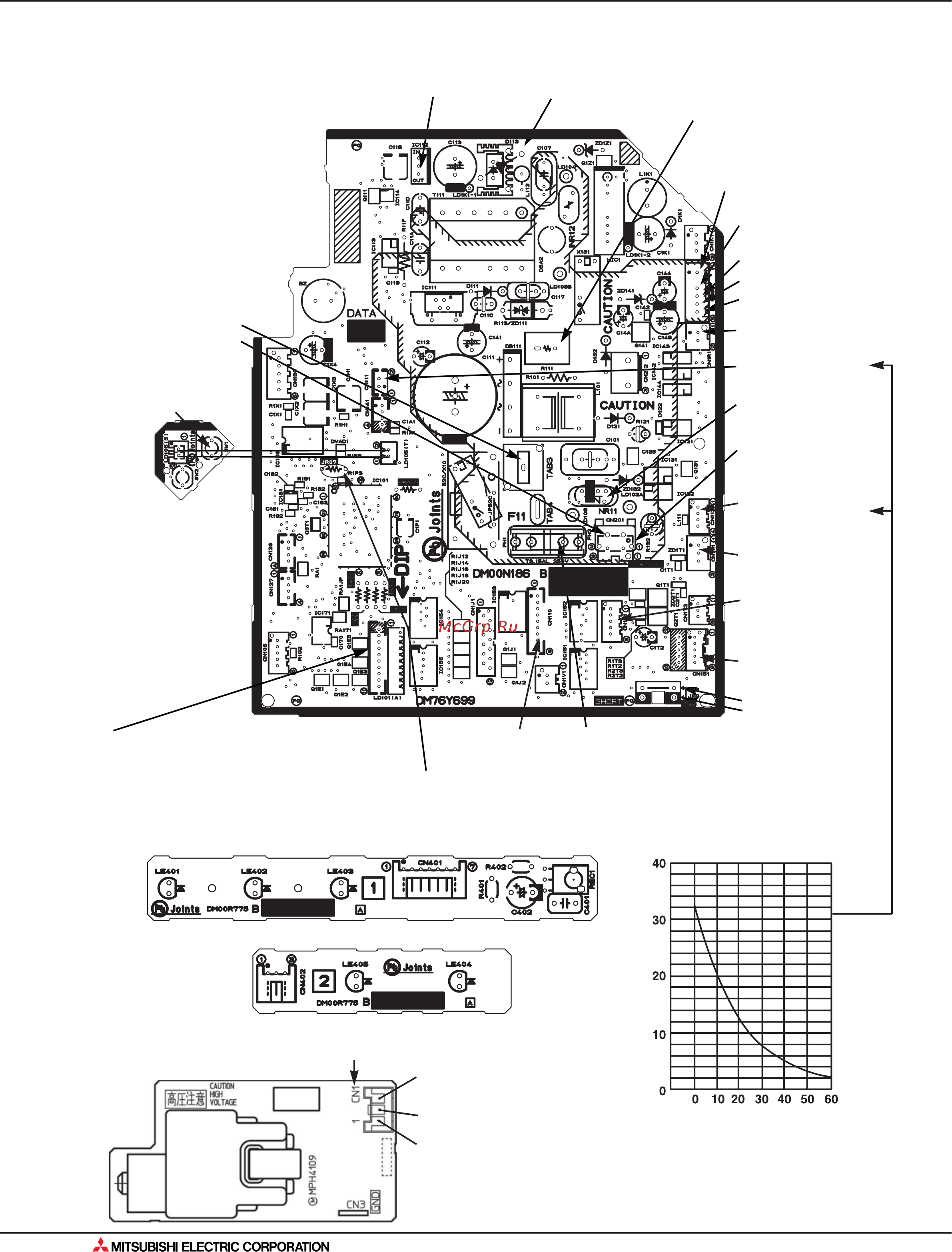

11. Контрольные точки
Термисторы на теплобменнике
[RT12 (осн.), RT13 (доп.)]
Термистор комнатной температуры (RT11)
Температура, °С
Сопротивление, кОм
MSZ-FD35VA MSZ-FD50VAMSZ-FD25VA
1. Плата управления внутреннего блока
Отключение функции
„Авторестарт” -
припаяйте перемычку JR07.
Перемычки JPG, JPS:
сокращение
временных
интервалов
Датчик „I SEE”
(CN110)
Предо-
хранитель
(F11)
12В пост. тока
Варистор
(NR11)
5В пост. тока
Термистор комнатной
температуры (CN111)
Термисторы на т/о
RT12(осн.) 1 - 2
RT13(доп.) 3 - 4
(CN112)
Плазменный
электрод
(CN1T1)
CN201
(Исп. для проверки
термопредохранителя)
Концевой выключатель
(+) 0 или15 В пост. тока
(+) 3-6 В пост. тока
15 В пост. тока
(-) минусовой вывод
для измерения высокого
постоянного напряжения
325 В пост. тока
Резистор
(R111)
Э/двигатель
вентилятора
(CN211)
2.5В пост. тока при включении
режима плазменной очистки и
дезодорирования
12.5В пост. тока при включении
режима плазменной очистки и
дезодорирования
GND (общий)
питание
230В
перем. тока
}
SW P.C. Board
Привод вертикальной
заслонки (CN151)
6
5
4
3
1
кнопка
принуди-
тельного
включения (SW1)
{
(LD101)
1 -3 : к плате индикации
4 -0 : к плате индикации и
приемника ИК-сигналов
Привод горизонтальной
заслонки (CN1U1)
2. Плата индикации и приемника ИК-сигналов
3
1
2
CN1
4. Плата питания плазменного электрода
3. Плата индикации
8. Контрольные точки
