Технические данные М-серия (R410A)
MSC-GA VB, MS(H)-GA VB
системы без инвертора -
72

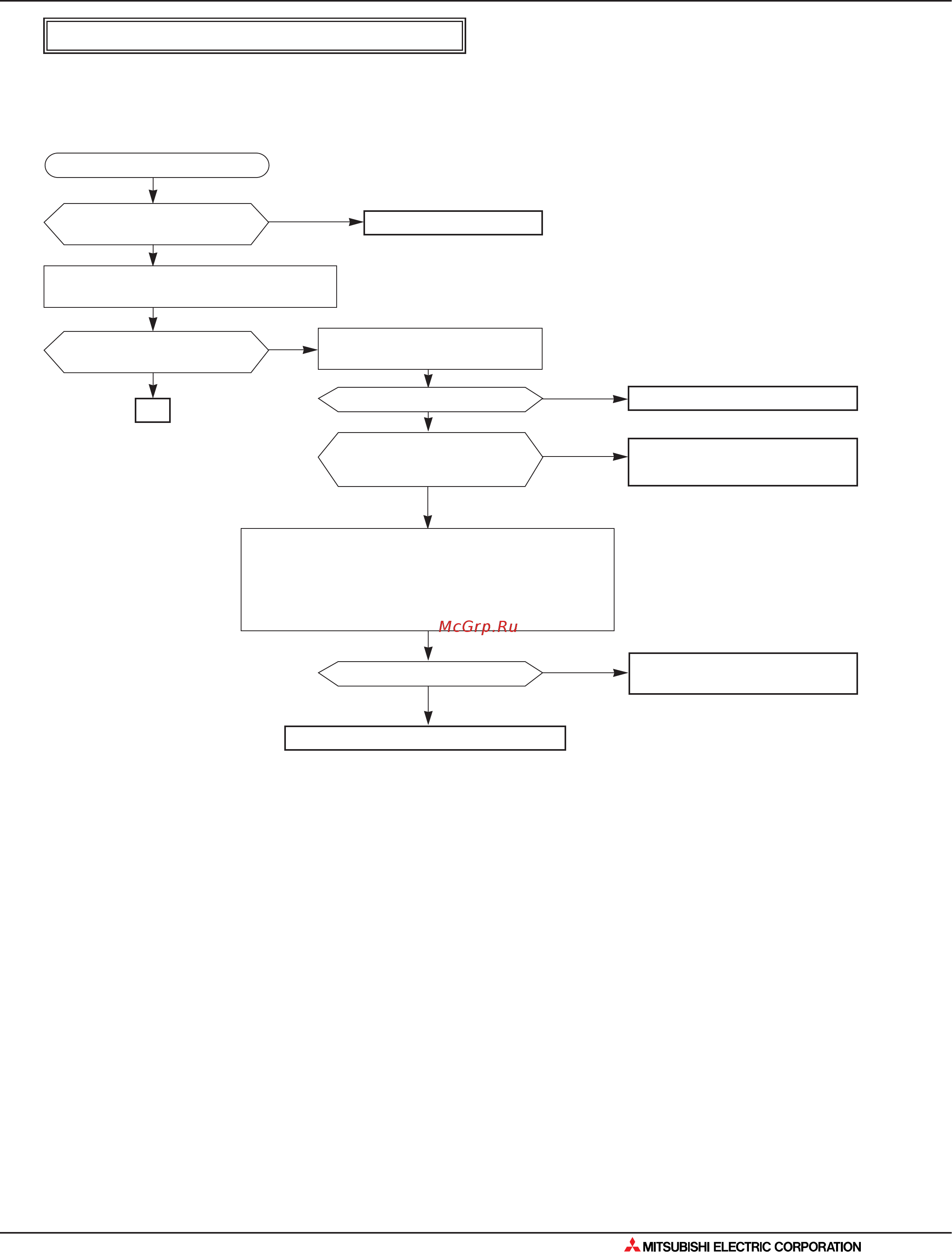

2. Поиск неисправности
2. Проверка пульта ДУ и фотоприемника
да
Замените батарейки.
Включите радиоприемник в ДВ-диапазон.
Нажмите любую кнопку на пульте.
В радиопремнике слышится шум?
Есть ли флюоресцентные лампы
около блока (1 м)?
Замените пульт управления.
• Переместите блок.
• Установите фильтр на фотоприемник.
Включите пульт.
Есть индикация на ЖК-экране?
Извлеките батарейки и затем установите их обратно.
Нажмите кнопку “Reset”.
да
Проверьте, управляет ли пульт
кондиционером?
да
OK
нет
(или нечетко)
да
нет
нет
да
Измерьте напряжение на контактах разъема:
CN302 No.3 (-) и No.5 (+) - MSC-GE20/25/35VB;
CN301 No.1(-) и No.2(+) - MS-GE50/GA60/GD80VB;
CN301 No.3(-) и No.1(+) - MSH-GE50/GA60/GD80VB.
при нажатии любых кнопок на пульте.
Напряжение около 4 В?
Замените плату внутреннего блока.
Замените плату приемника ИК-сигналов
нет (5 В или 0 В пост. тока)
нет
MSC-GE20/25/35VB
MS-GE50/GA60/GD80VB
MSH-GE50/GA60/GD80VB
