Технические данные М-серия (R410A)
MUZ-GE/GA VA
НБ - инв -
345

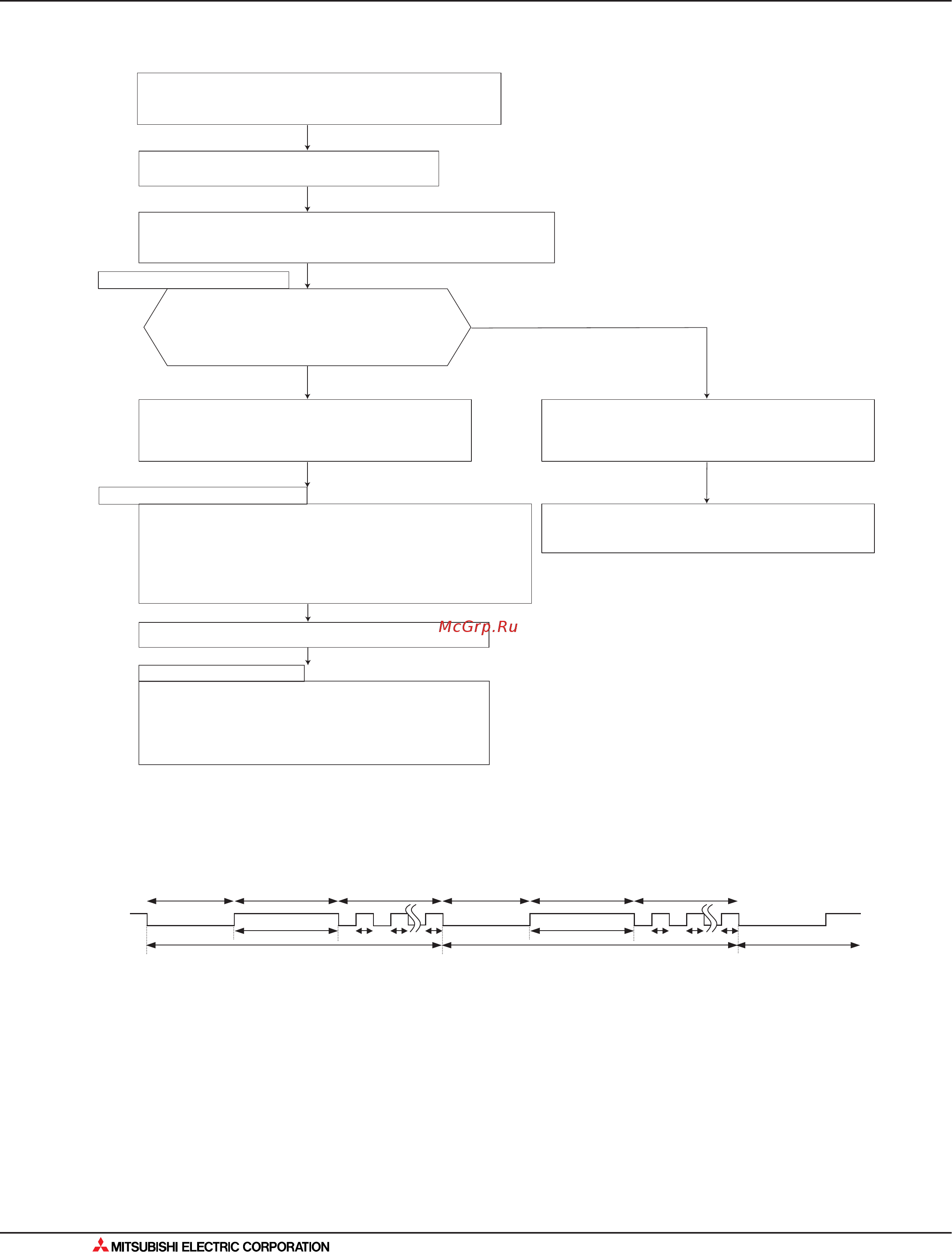

12. Поиск неисправности
3. Проверка последних неисправностей наружного блока
Алгоритм проверки
W1. Вне зависимости от наличия в памяти информации
о последних неисправностях, должен быть слышен двойной
подтверждающий звуковой сигнал.
Замените неисправные компоненты
Проверка наличия неисправности
W1
Направьте пульт в сторону внутреннего блока и установите кнопками
“TOO COOL” или “TOO WARM” целевую температуру равную 25°С
Наружный блок исправен.
Выход из режима проверки
Наружный блок неисправен.
W2
Выход из режима проверки (см. слева).
С помощью пульта управления включите режим проверки
последних неисправностей.
Если существует вероятность неисправности наружного блока, то
установите последнюю неисправность в соответствии со следующей
процедурой.
Мигает ли левый светодиод на панели индикации
внутреннего блока (интервал 0.5сек)?
мигает - наружный блок неисправен.
(одновременно с миганием должен быть слышен
звуковой сигнал) W2
да
(мигает)
нет
(выключен)
В соответствии с количеством миганий определите
неисправность внутреннего блока.
Чтобы не ошибиться проверьте количество миганий в
двух последовательных циклах
Выход из режима проверки последних неисправностей осуществляется
следующим образом:
1 Направьте пульт на внутренний блок и нажмите любую из кнопок,
которые не использовались выше, например, кнопку “TIMER”.
ИЛИ
1 Выключите питание и включите его снова.
2 Нажмите кнопку “RESET” на пульте управления.
Очистка памяти ошибок
1 После устранения неисправности снова войдите в режим
проверки последних ошибок
2 Нажмите кнопку “EMERGENCY OPERATION” на внутреннем
блоке для очистки памяти.
3 Выйдите из режима проверки последних ошибок.
Примечания: 1) Убедитесь, что режим проверки последних ошибок завершен. В противном случае нормальная работа невозможна.
2) Если очистка памяти не произведена, то информация о последней неисправности сохраняется в памяти.
W2. Мигание светодиода при неисправности наружного блока
вкл
выкл
звука нет звук
цикл импульсов
2.5сек ВЫКЛ 3сек ВКЛ
мигание с 0.5сек
интервалом
звука нет звук
цикл импульсов
2.5сек ВЫКЛ 3сек ВКЛ
мигание с 0.5сек
интервалом
цикл импульсов
