Технические данные М-серия (R410A)
SEZ-KD VA
ВБ - инв -
277
1. Меры предосторожности
2. Функция самодиагностики
Код * Описание Примечание
P1 Термистор комнатной температуры
P2 Термистор на теплообменнике (TH2)
P9 Термистор на теплообменнике (TH5)
E6,E7 Ошибка обмена данными наружного и внутреннего блока
P4 Датчик дренажа
P5 Дренажный насос
P6 Защита по обмерзанию/перегреву
EE Ошибка обмена данными наружного и внутреннего блока
P8 Неправильная температура труб теплообменника внтреннего блока
E0, E3~E5 Ошибка обмена данными с пультом управления
E1, E2 Неисправность платы пульта управления
Fb Неисправность платы управления внутреннего блока (ошибка загрузки из памяти и т.п.)
E9 Ошибка передачи данными: наружный блок
UP Превышение тока компрессора
U3,U4 Замыкание/обрыв термисторов в наружном блоке
UF Превышение тока компрессора (компрессор заклинен)
U2 Повышенная температура паров после компрессора/сработала защита 49C/кол-во хладагента
U1,Ud Повышенное давление конденсации (сработала защита63H)/защита по перегреву
U5 Повышенная температура теплотвода выходного каскада
U8 Неисправность вентилятора наружного блока
U6 Превышение тока компрессора/неисправность силового модуля
U7 Неправильный перегрев хладагента при пониженной температуре нагнетания
U9,UH Несоответствие напряжение питания
/неисправен датчик тока
другие Другие неисправности (см. раздел наружных блоков)
Далее следует проверить
состояние светодиодов на
платах наружного блока
* Код неисправности индицируется на дисплее проводного пульта управления
Таблица 1. Описание кодов неисправностей

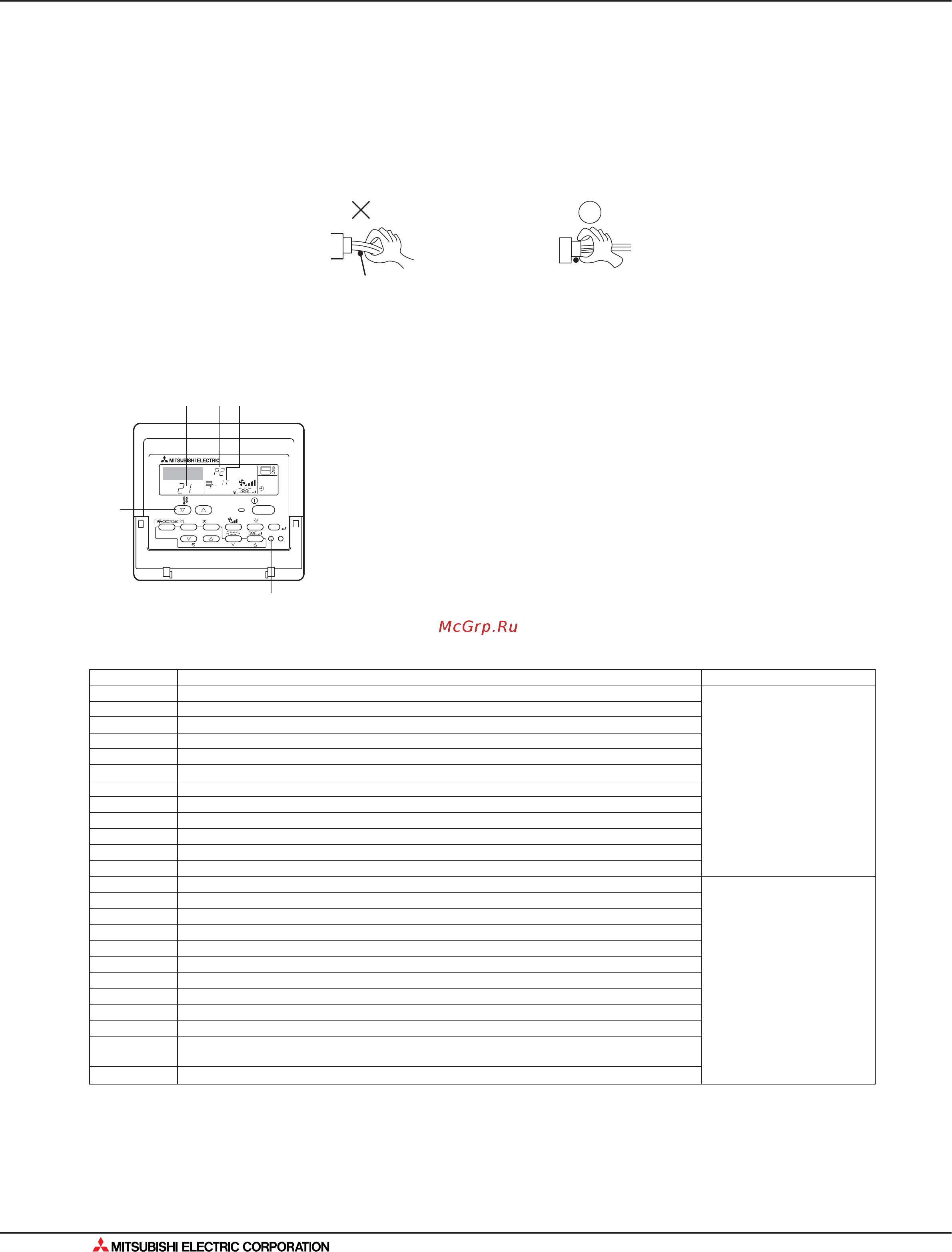

Проводной пульт управления: проверка последних неисправностей
1 Включите питание
2 Нажмите кнопку “CHECK” дважды.
3 Выберите адрес проверяемой системы кнопками установки температуры.
4 Нажмите кнопку “ВКЛ/ВЫКЛ” для выхода из режима проверки.
˚C
˚C
SIMPLE
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
B
C
A
E D
A кнопка CHECK
B адрес
C кнопка температура
D IC: внутр. блок
OC: нар. блок
E код неисправности
(1) Перед поиском неисправности проверьте следующее:
1 Величину питающего напряжения.
2 Соединение между наружным и внутренним блоками.
(2) Меры предосторожности:
1 Перед выключением автоматического выключателя (отключение питания), выключите кондиционер с пульта
управления.
2 При снятии платы управления не допускайте ее деформации.
3 При отключении разъемов не тяните за провод
при отключении разъемов не тяните за провод
7. Поиск неисправности
