Технические данные М-серия (R410A)
MUZ-FD VA
НБ - инв -
126

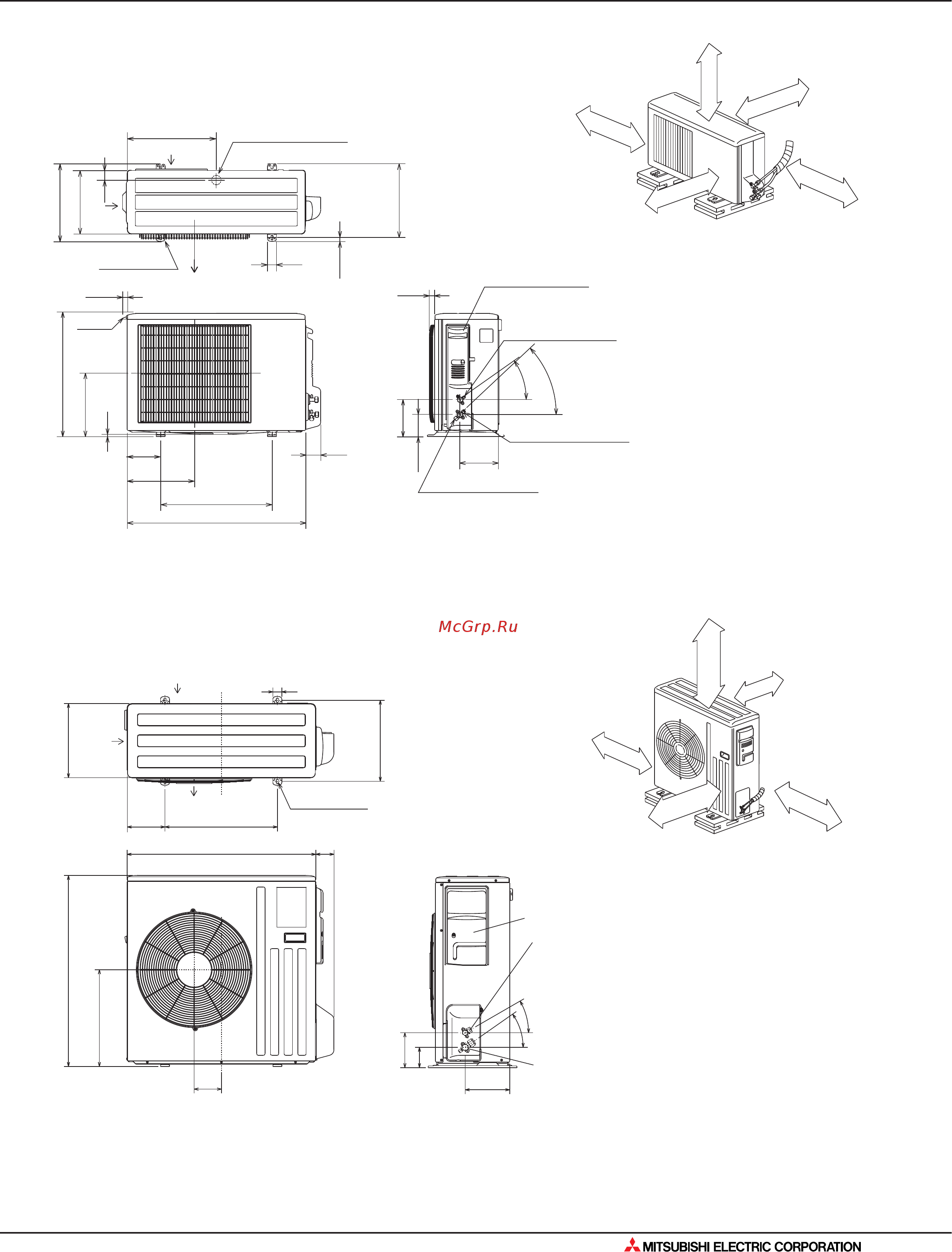

3. Размеры
01
69
800
302.5
500
150
22.3
Ручка
055
082
5.461
5.99
170.5
23
сервисная панель
сервисный штуцер
582
5.443
44
400
Вход воздуха
Выход воздуха
Вход
воздуха
5.71
болты
крепления
304-325
40
фреонопровод
(жидкость):
Ø6.35 (вальцовка)
фреонопровод (газ):
Ø9.52 (вальцовка)
34
º
53º
2 отв. 10X21
Дренажное отв. Ø33
MUZ-FD25VA
MUZ-FD35VA
MUZ-FD25VABH
MUZ-FD35VABH
MUZ-FD50VA MUZ-FD50VABH
30°
35°
155
90
198
40
330
болты
крепления
360
850
430
500
80
121
840
сервисная панель
фреонопровод (газ):
Ø12.7 (вальцовка)
фреонопровод
(жидкость):
Ø6.35 (вальцовка)
170
Пространство для установки
Обычно открыто.
Не менее 500 мм при отсутствии
препятствий спереди
и с боковых сторон.
100 мм или более.
200 мм или более, если
есть препятствия с
боковых сторон.
Обычно открыто.
Не менее 500 мм при отсутствии
препятствий сзади, сверху
и
с боковых сторон.
350 мм или более
100 мм или более
Вход воздуха
Выход
воздуха
Вход
воздуха
4 отв. 10 × 21
Пространство для установки
100 мм и более при отсутствии
препятствий спереди и с боковых
сторон
350 мм или более
200 мм или более
100 мм или более
100 мм или более
Открыты две
стороны:
левая, правая
или задняя
Если блок устанавливается на раме, то ее высота должна в 2 раза
превышать максимальную высоту снежного покрова.
