Технические данные М-серия (R410A)
SLZ-KA VA
ВБ - инв -
232
9. Опции
PAR-21MAA-J Русифицированный настеннный пульт управления (см. стр. 119).6.
MAC-397IF-E Конвертер для подключения настенных пультов управления PAR-21MAA, а также 7.
внешних цепей управления и контроля (см. стр. 116).
MAC-399IF-E Конвертер для подключения к сигнальной линии M-NET VRF-систем City Multi (см. 8.
стр. 117).
MAC-821SC-E Центральный пульт на 8 блоков (см. стр. 118).9.
MAC-093SS-E Насадки для пылесоса для чистки теплообменников (см. стр. 115).10.
MAC-889SG Решетка наружного блока для изменения направления выброса воздуха (см. стр. 63).11.
• Управление
Описание
Применяется в моделях

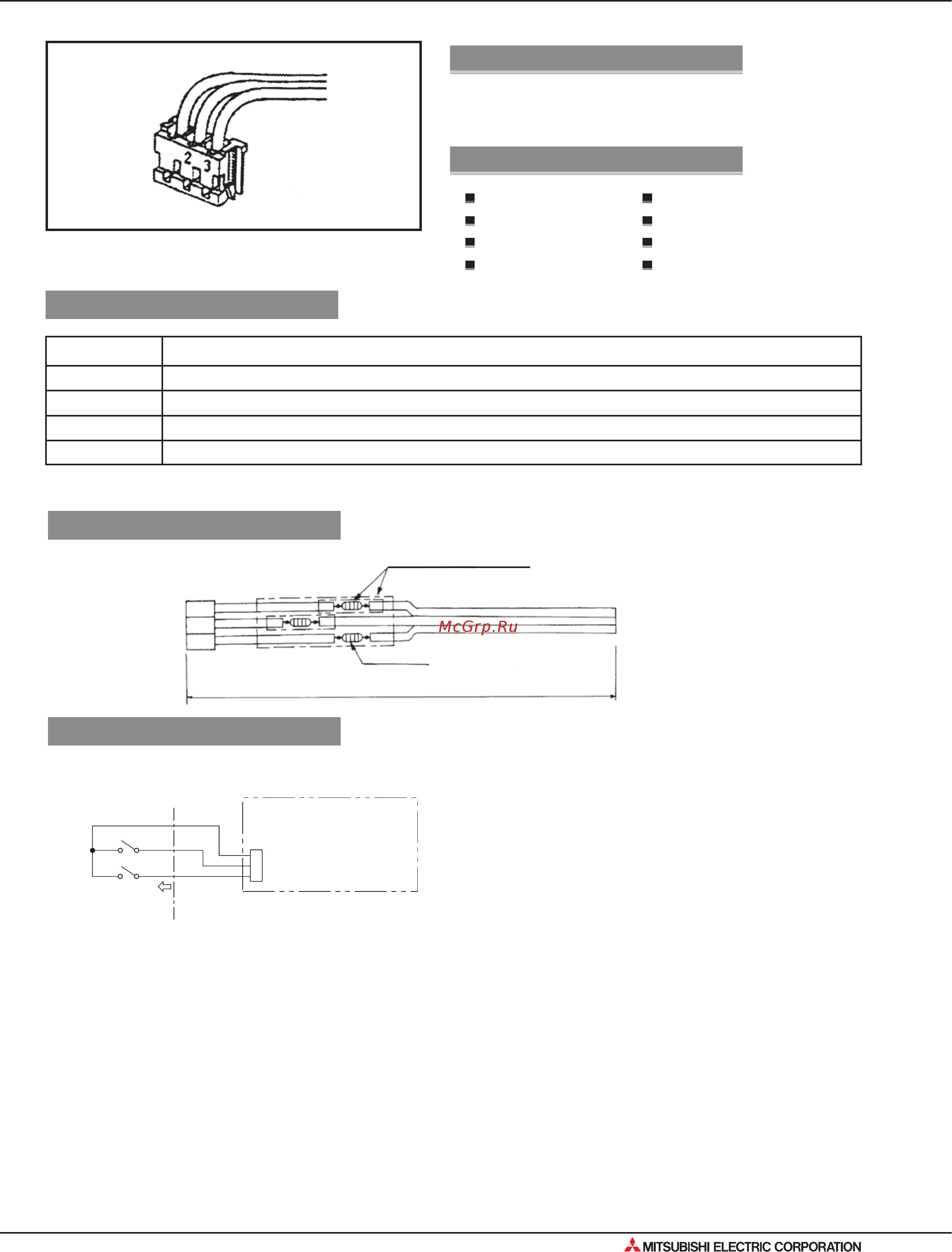

Разъем CN32, расположенный на плате внутреннего блока,
предназначен для подключения внешних цепей управления:
включение/выключение, блокировка пульта.
5. PAC-SE55RA-E Ответная часть к разъему CN32
Размеры
Схема соединений
ед. изм. - мм
SLZ-KA VA(L)
SEZ-KD VA(L)
PLA-RP BA(2)(3)
PEA-RP200/250GA
PKA-RP HAL/KAL
PCA-RP KA/HA
PEAD-RP JA(L)
PSA-RP GA
изготавливается
самостоятельно
плата пульта управления
или внутреннего блока
CN2 на пульте/
CN32 на плате
ора
1
3
кра
кор
SW1
SW2
SW1 - включить/выключить
SW2 - (вкл/выкл по SW1, пульт блокирован) / (с пульта управления)
1
2
3
2000
резистор
термоусадочная трубка
оранжевый
красный
коричневый
3-х контактный разъем (подключается к разъему CN32 на плате наружного/внутреннего блока)
Сухой контакт (статический сигнал)
Тип кабеля
Внешние соединения выполняются 3-х жильным кабелем в виниловой изоляции сечением 0,5~1.25 мм
2
.
Длина кабеля
2-х метровый отрезок проводов, входящий в комплект, может быть удлинен дополнительным кабелем (см. выше).
Внешний сигнал
Подключение внешних цепей управления: блокировка местного пульта, включение/выключение внутреннего блока.
Назначение
Разъем
Спецификация
