Технические данные М-серия (R410A)
MXZ-8A140VA
НБ - инв -
555
12. Опции
Описание
Применяется в моделях
Размеры
Фильтр предназначен для удаления загрязнений в контуре
хладагента при замене наружного блока. Устанавливается в
жидкостную магистраль Ø9,52 мм (3/8).
Фильтр имеет фланцевое соединение и предназначен для фреонов
R407C и R410A.

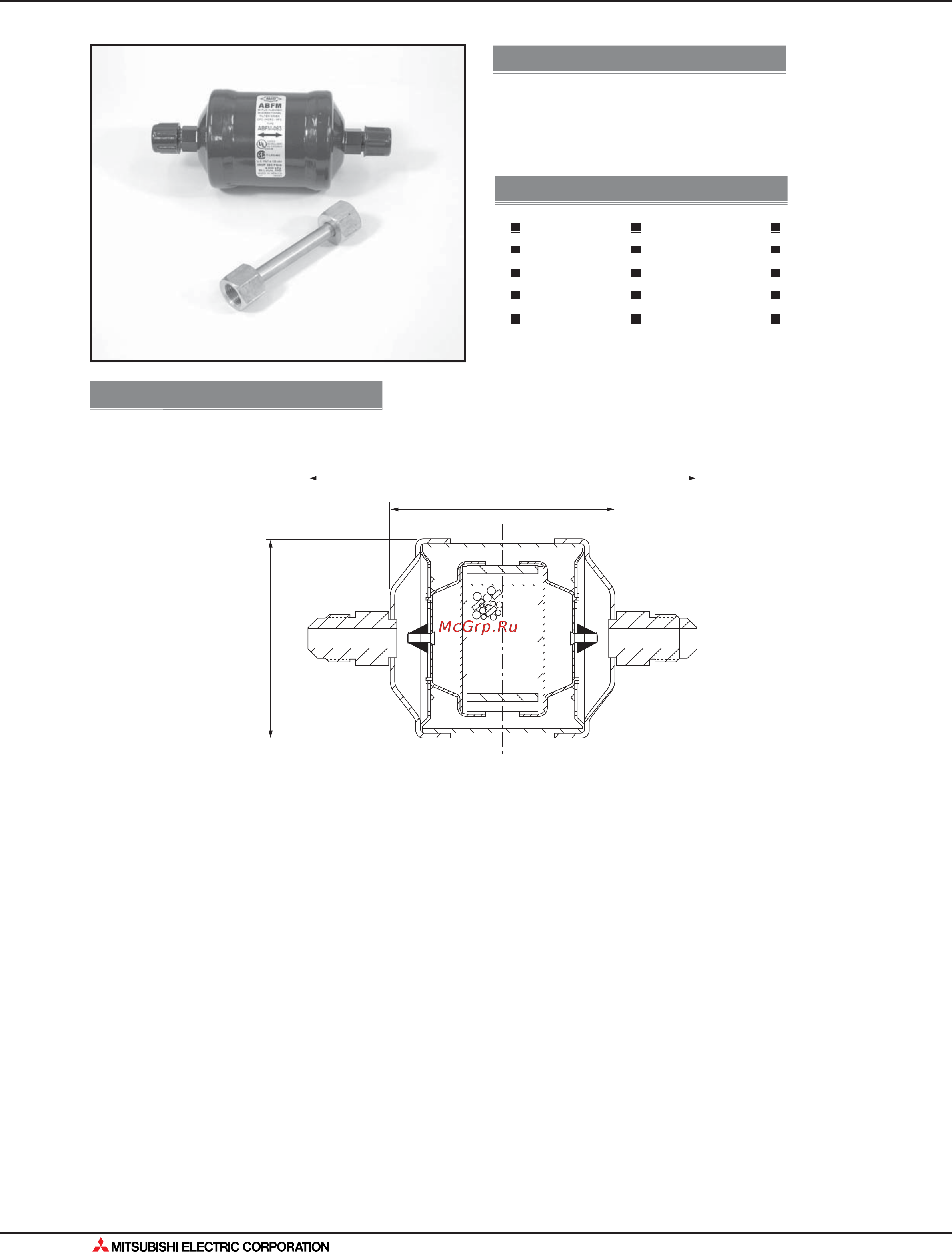

12. PAC-SG82DR-E Фильтр-осушитель
ед. изм. - мм
MXZ-8A140VA
PUHZ-RP60
PUHZ-RP71
PUHZ-RP100
PUHZ-RP125
PUHZ-RP140
PUHZ-RP200
PUHZ-HRP71
PUHZ-HRP100
PUHZ-HRP125
151±1.6
97±1.5
Ø67±0.8
PUHZ-P200
PU(H)-P71
PU(H)-P100
PU(H)-P125
PU(H)-P140
