Технические данные М-серия (R410A)
MU-GA VB, MUH-GA VB
НБ - без инвертора -
27

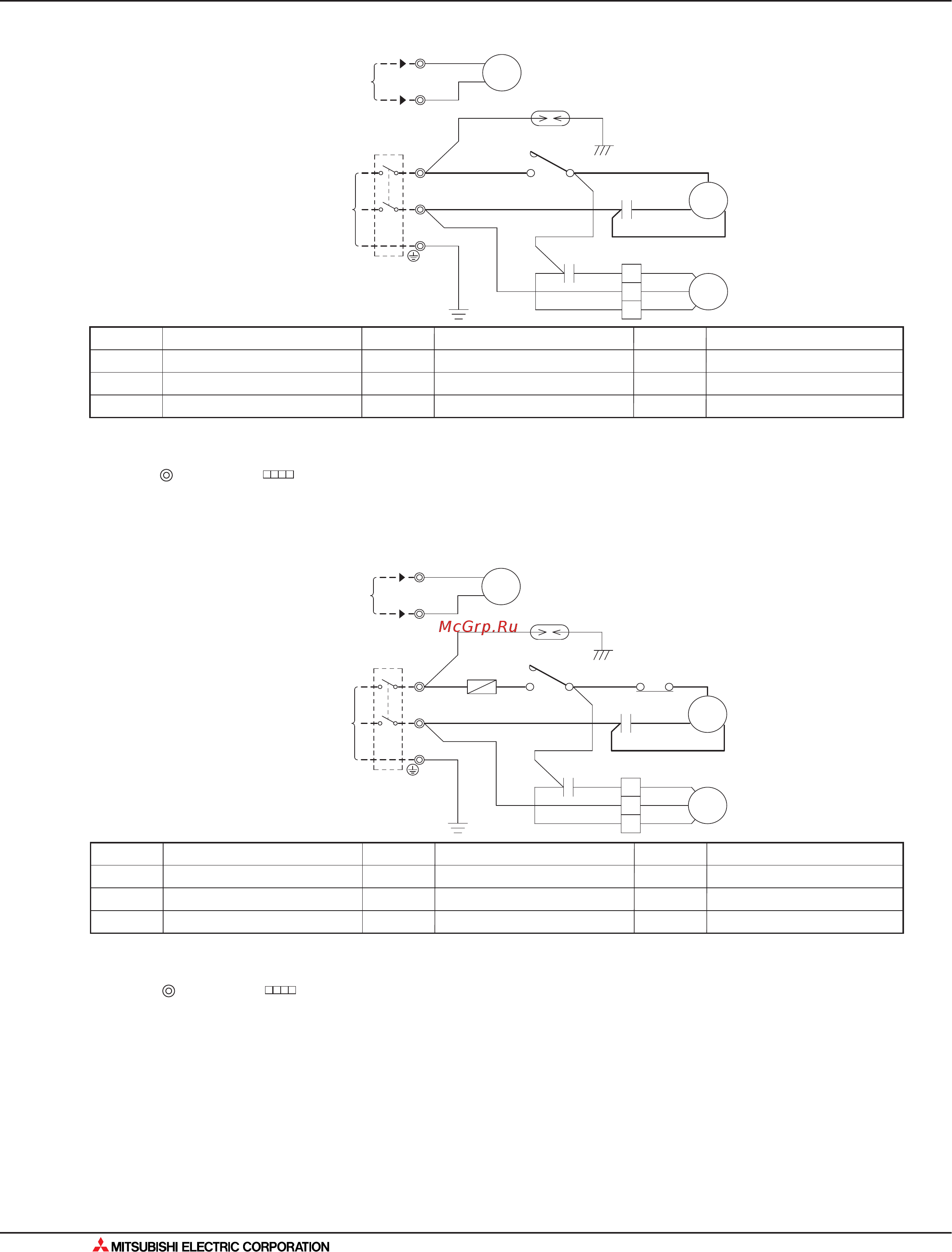

3. Электрическая схема
MU-GA20VB MU-GA25VB
C2
C1
БЕЛ
автоматический
выключатель
автоматический
выключатель
СИН
КОР
БЕЛ
КРА
СИН
БЕЛ
ЧЕР
КРА
БЕЛ
ЧЕР
DSAR
52C
TB2
2
1
C
R
S
ЖЕЛ/ЗЕЛ
PE
N
L
КОР
TB1
COM
52C
NO
MC
1
3
2
ЧЕР
КРА
БЕЛ
MF
MU-GA35VB
PE
N
L
TB1
1
2
TB2
C1
C2
БЕЛ
БЕЛ
51C
41
КОР
F
СИН
КОР
БЕЛ
КРА
СИН
БЕЛ
СИН
КРА
БЕЛ
ЧЕР
DSAR
52C
C
R
S
ЖЕЛ/ЗЕЛ
КОР
COM
52C
NO
MC
1
3
2
ЧЕР
КРА
БЕЛ
MF
от внутреннего блока
12 В (пост. тока)
от внутреннего блока
12 В (пост. тока)
электропитание
230 В, 50 Гц
электропитание
230 В, 50 Гц
52CMC
MF
TB1,TB2
C1
C2
DSAR
Наименование
Конденсатор компрессора
Конденсатор вентилятора
Фильтр сетевой
Компрессор (встроенное термореле)
Контактор компрессора
Мотор вентилятора наружного блока
Клеммная колодка
Обозначение Обозначение Обозначение
Наименование Наименование
Наименование
Обозначение Обозначение Обозначение
Наименование Наименование
Примечание: 1. Подключение к внутреннему блоку указано в разделе внутренних блоков.
2. Следует использовать кабель с медными проводниками.
3. Обозначение:
: клемма , : разъем.
TB1,TB2
51C
52C
F
MC
MF
C1
C2
DSAR
Конденсатор компрессора
Конденсатор вентилятора
Фильтр сетевой
Предохранитель (20A)
Клеммная колодка
Реле защитное
Контактор компрессора
Компрессор
Мотор вентилятора наружного блока
Примечание: 1. Подключение к внутреннему блоку указано в разделе внутренних блоков.
2. Следует использовать кабель с медными проводниками.
3. Обозначение:
: клемма , : разъем.
