Технические данные М-серия (R410A)
MXZ-8A140VA
НБ - инв -
493
3. Производительность
2.2 Коррекция по длине магистрали хладагента
(1) Коэффициент коррекции
(2) Формула расчета эквивалентной длины
Эквивалентная длина наибольшего отрезка = (Максимальная длина фреонопровода от наружного до внутреннего блока) +

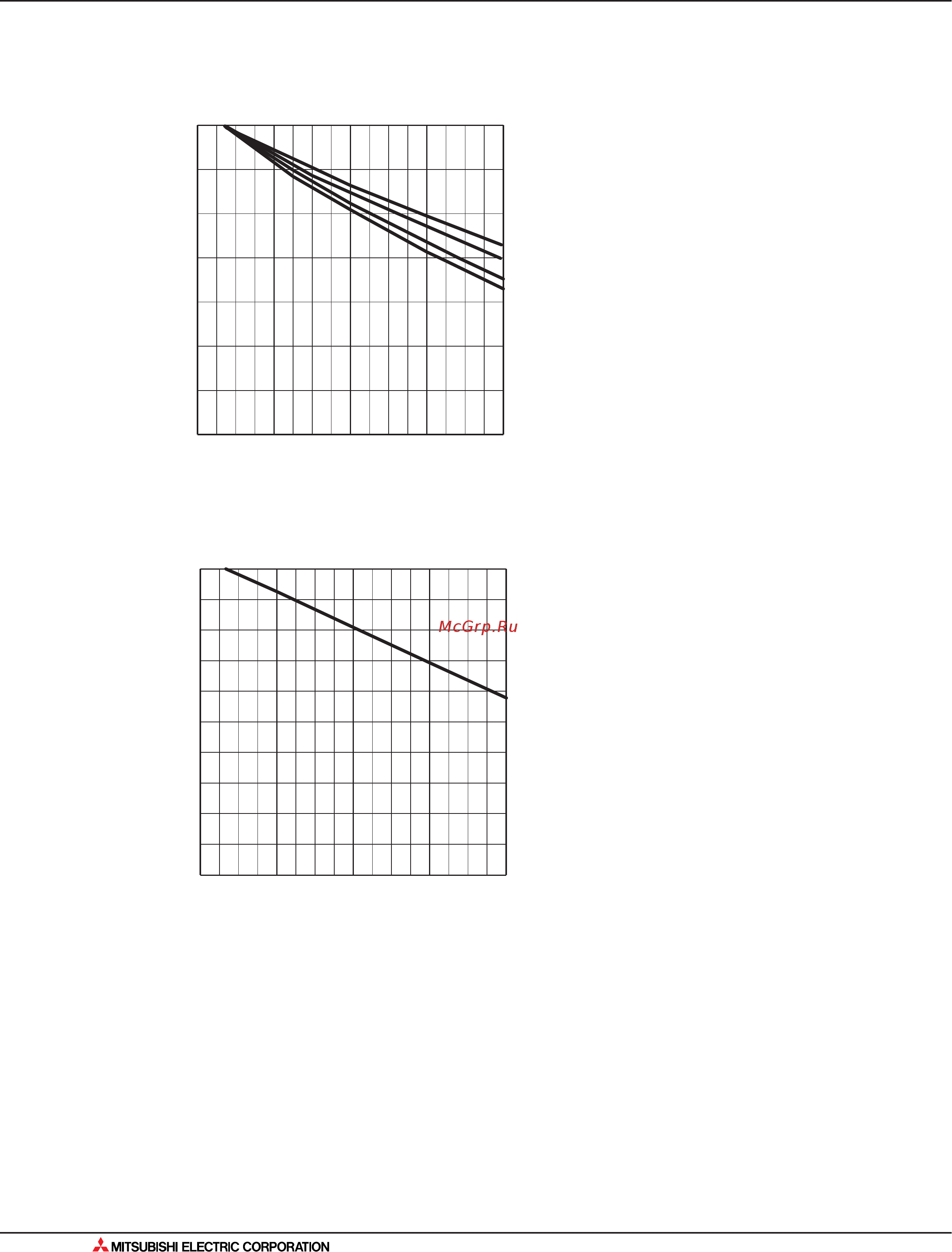

Рис. 1. Коэффициент коррекции в режиме охлаждение
0.65
20 40 60 80
0.70
0.75
0.80
0.85
0.90
0.95
1.00
7.0 (50%)
10.5 (75%)
14.0 (100%)
18.5 (132%)
Коэффициент коррекции
Суммарная номинальная
производительность
внутренних блоков, кВт
Эквивалентная длина наибольшего отрезка, м
0.9
20 40 60 80
0.95
1
Эквивалентная длина наибольшего отрезка, м
Рис. 2. Коэффициент коррекции в режиме обогрев
Коэффициент коррекции
(0.30 х количество изгибов магистрали), м
