Технические данные М-серия (R410A)
MUZ-GE/GA VA
НБ - инв -
312

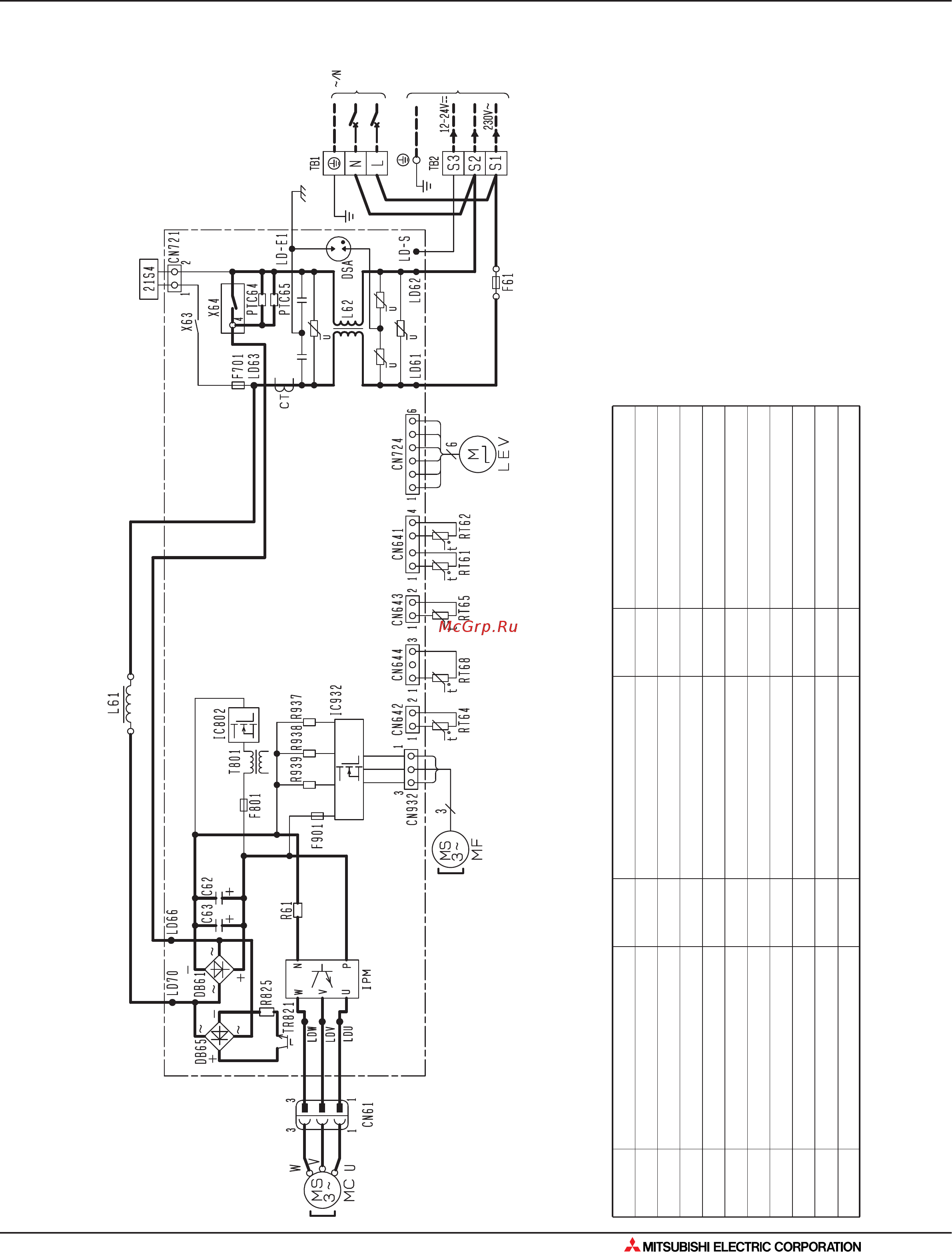

3. Электрическая схема
MUZ-GE25VA
MUZ-GE35VA
CТ
C62, С63
DB61, DB65
DSA
F61
F701, F801, F901
IC802
IPM, IC932
L61
LEV
MC
L62
PTC64, PTC65
RT61
MF
RT64
RT65
RT68
R61
R825, R937
R938, R939
TB1, TB2
TR821
T801
X63, X64
21S4
Диодный мост
Токоизмерительный резистор
Реле
Катушка 4-х ходового вентиля
Обозначение Обозначение Обозначение
Наименование Наименование
Наименование
Токовый трансформатор
Сглаживающий конденсатор
Фильтр помех
Предохранитель (20А/250В)
Предохранитель (3.15А/250В)
Интегральный контроллер питания
Интегральный контроллер питания
Катушка индуктивности
Дроссель
Защитный термистор (ПКС)
Термистор оттаивания
Э/двигатель вентилятора
Температура теплоотвода (термистор)
Наружная температура (термистор)
Термистор на теплообменнике наружного блока
Токоизмерительный резистор
Токоизмерительный резистор
Клеммная колодка
Силовой транзистор
Трансформатор
Электронно-расширительный вентиль
Э/двигатель компрессора
RT62
Температура нагнетания (термистор)
ЧЕР
КРА
СИН
КОРКОР
ЗЕЛ/ЖЕЛ
К внутреннему
блоку
КОР
СИН
ЖЕЛОРА
СИН
КРАКРА
БЕЛБЕЛ
ЧЕРЧЕР
Электро-
питание
230В 50Гц
Автомат
Плата инвертора
Примечание:
1. Подключение к внутреннему
блоку - см. схему внутреннего
блока.
2. Следует использовать кабель
с медными проводниками.
