Технические данные М-серия (R410A)
MUZ-GE/GA VA
НБ - инв -
354

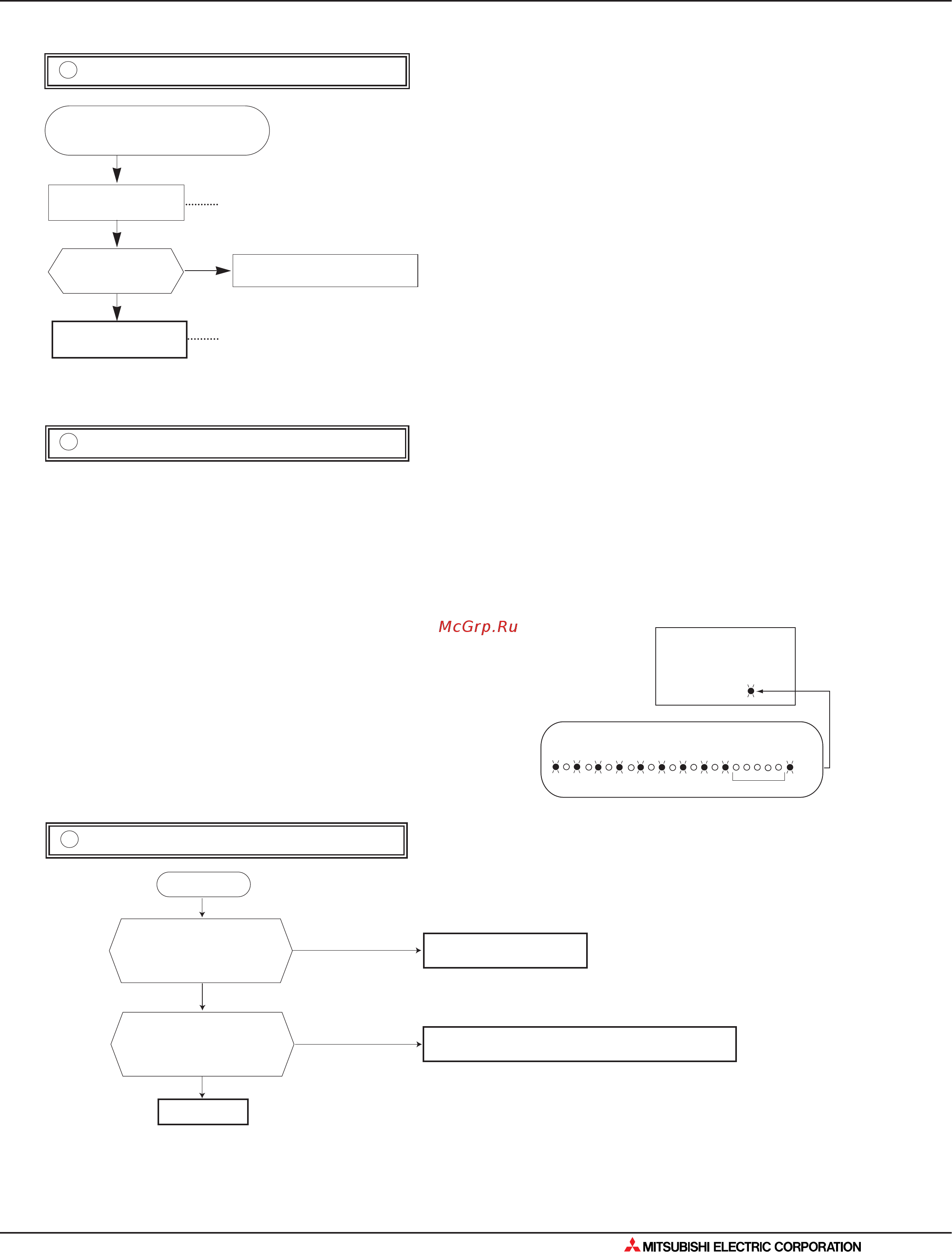

12. Поиск неисправности
6. Алгоритмы поиска неисправности: MUZ-GE25/35/42/50VA
● Отключите компрессор от силового модуля. Включите блок и измерьте напряжение на разъеме (или на соединительных
проводах компрессора). Убедитесь в том, что фазные напряжения одинаковы.
Способ включения
Включите кондиционер в режиме охлаждение или обогрева с помощью
кнопки принудительного включения.
Измерение
Измерьте напряжение между проводами (контактами)
ЧЕР (U) - БЕЛ (V)
ЧЕР (U) - КРА (W)
БЕЛ (V) - КРА (W)
1. Выходное напряжение может отличаться от указанного в зависимости
от напряжения питания.
2. Измеряйте напряжение аналоговым (стрелочным) вольтметром.
3. При отключенном компрессоре светодиод на плате инвертора
мигает 9 раз.
Примечание:
Выходное напряжение 50-130 В.
LED
Плата инвертора
(со стороны
компонентов)
9 раз мигает
2.5 сек. ВЫКЛ
мигает
Проверка фазных напряжений
B
Проверка инвертора и компрессора
A
Измерьте напряжение
на контактах
Проверьте
компрессор
Отключите разъем CN61
(подключение компрессора к
силовому модулю IPM)
Замените плату инвертора
См. раздел “Проверка компрессора”
нет
См. раздел “Проверка фазных напряжений”
да
Все фазы
одинаковые?
Проверка компрессора
C
Начало
Ok
Замените компрессор.
Проверьте сопротивление
обмоток электродвигателя.
Исправен?
нет
нет
да
да
Проверьте время работы
компрессора до отключения.
Работает постоянно?
См. раздел „Невозможность запуска компрессора”
