Технические данные М-серия (R410A)
MSZ-FD VA
ВБ - инв -
115

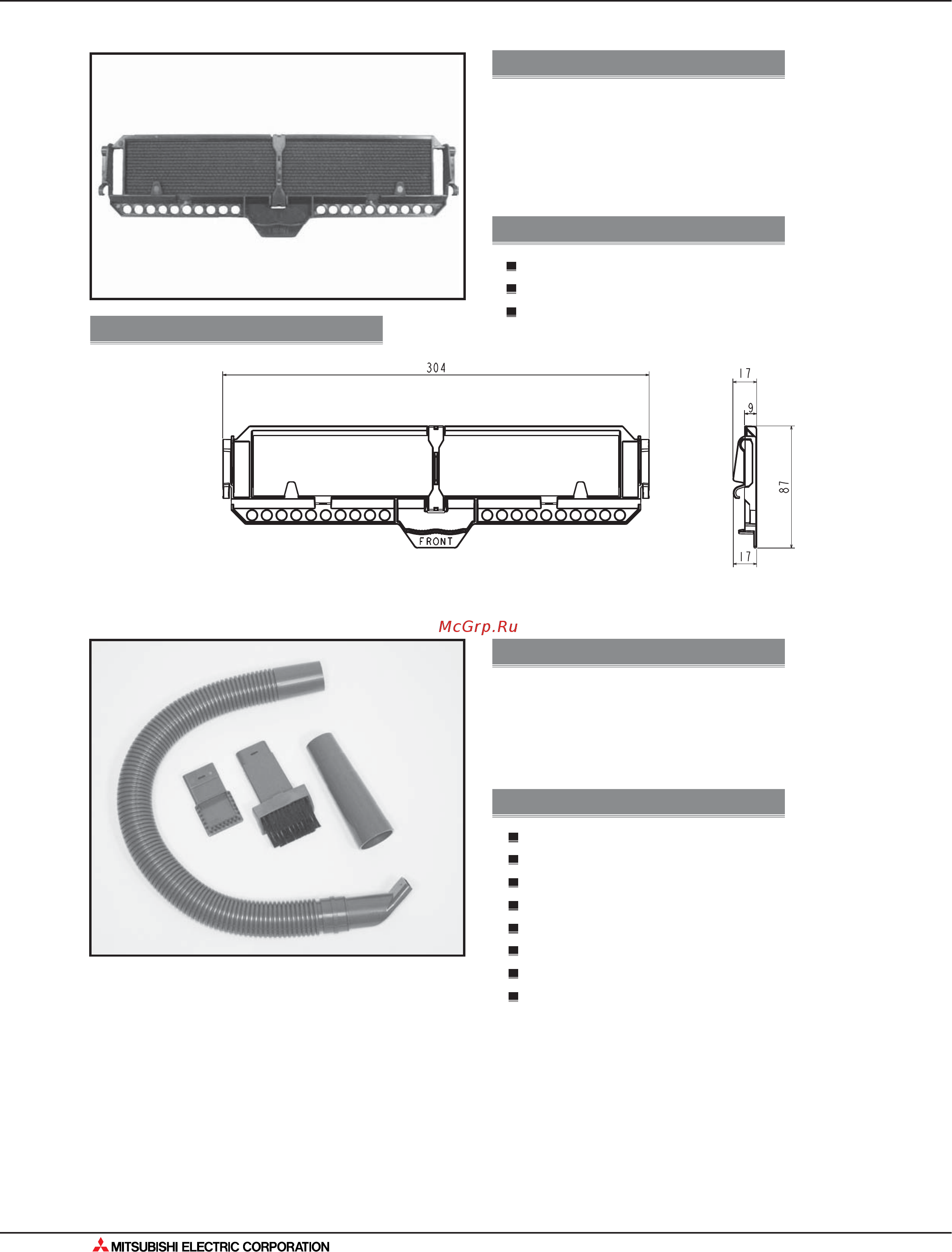

9. Опции
Описание
Размеры
Применяется в моделях
ед. изм. - мм
Фильтр имеет развитую пористую поверхность. Минимальный
размер пор составляет около 1 нанометра. Эквивалентная площадь
фильтрующего элемента составляет около 3 000 квадратных
метров. Фильтр задерживает вещества с неприятным запахом.
Озон, который генерирует плазменных электрод блока, разлагает их
в присутствии платинового катализатора, входящего в состав
фильтра, на безвредные соединения без запаха .
2. MAC-307FT-E Сменный керамичекий элемент платинового каталитического фильтра
MSZ-FD25VA(S)
MSZ-FD35VA(S)
-
MSZ-FD50VA(S)
Описание
Применяется в моделях
Насадки предназначены для чистки теплообменников и подходят к
обычному бытовому пылесосу.
Чистить теплообменник следует в пллотных резиновых перчатках
для предотвращения порезов. Пластины теплообменников очень
острые.
3. MAC-093SS-E Насадка на пылесос для чистки теплообменников
MSZ-FD25VA(S)
MSZ-FD35VA(S)
MSZ-FD50VA(S)
MSZ-GE22V
A
MSZ-GE25VA
MSZ-GE35VA
MSZ-GE42VA
MSZ-GE50VA
