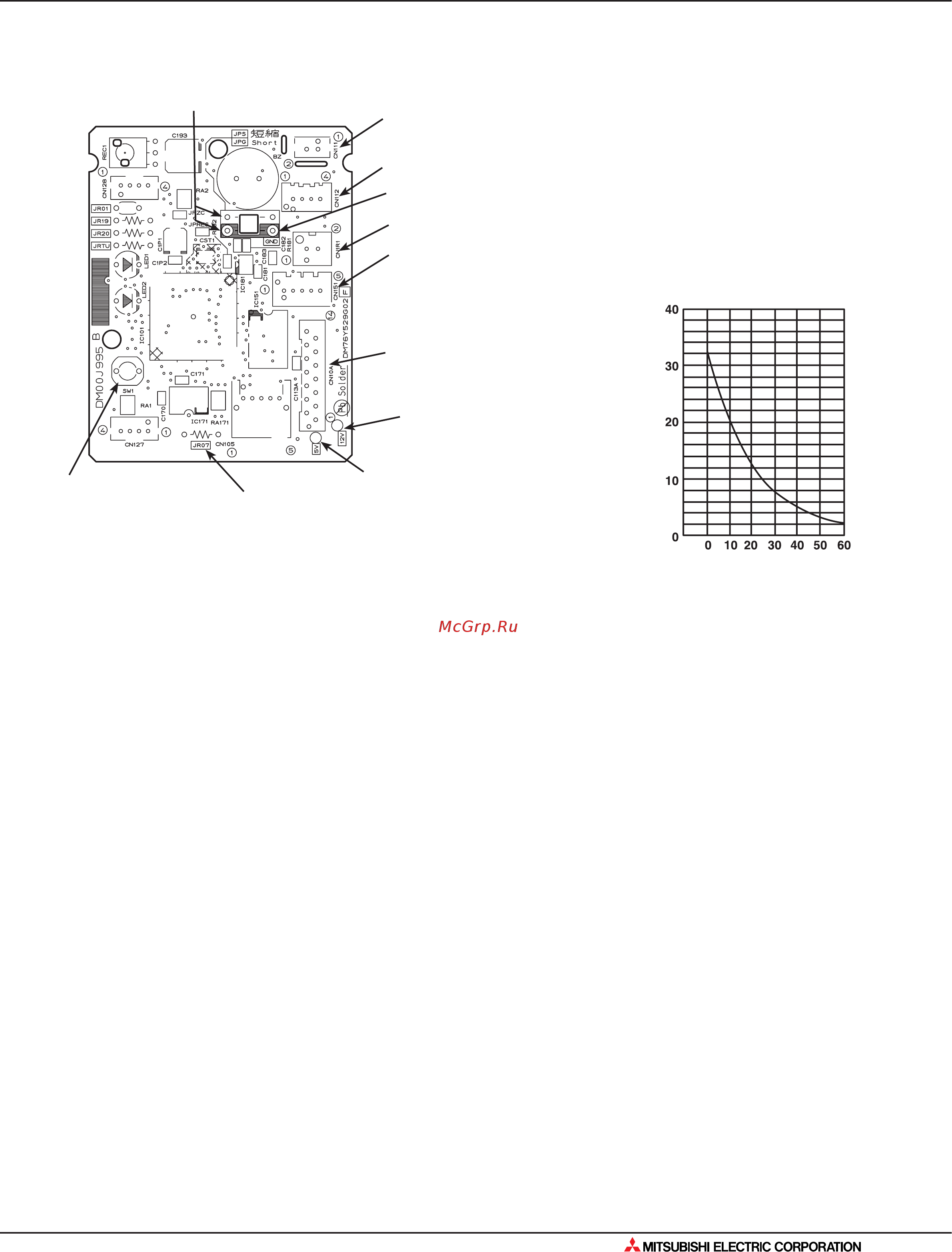

9. Контрольные точки
Параметры:
1) термисторы на теплобменнике:
RT12 (осн.), RT13 (доп.)
2) термистор комнатной темп. RT11
Температура, °С
Сопротивление, кОм
2. Плата управления внутреннего блока
Отключение функции
“Авторестарт”
Установить (припаять)
перемычку JR07.
12 В пост. тока
5 В пост. тока
Сокращение временных
интервалов JPG, JPS
кнопка
принудительного
включения
(E.O.SW) (SW1)
термистор комнатной температуры
RT11
(CN111)
термисторы на теплобменнике RT12, RT13 (CN112)
электродвигатель горизон-
тальной заслонки (CN151)
к плате питания (CN10A)
GND
концевой выключатель
воздушной заслонки (CN1R1)
