Технические данные М-серия (R410A)
MXZ-8A140VA
НБ - инв -
526

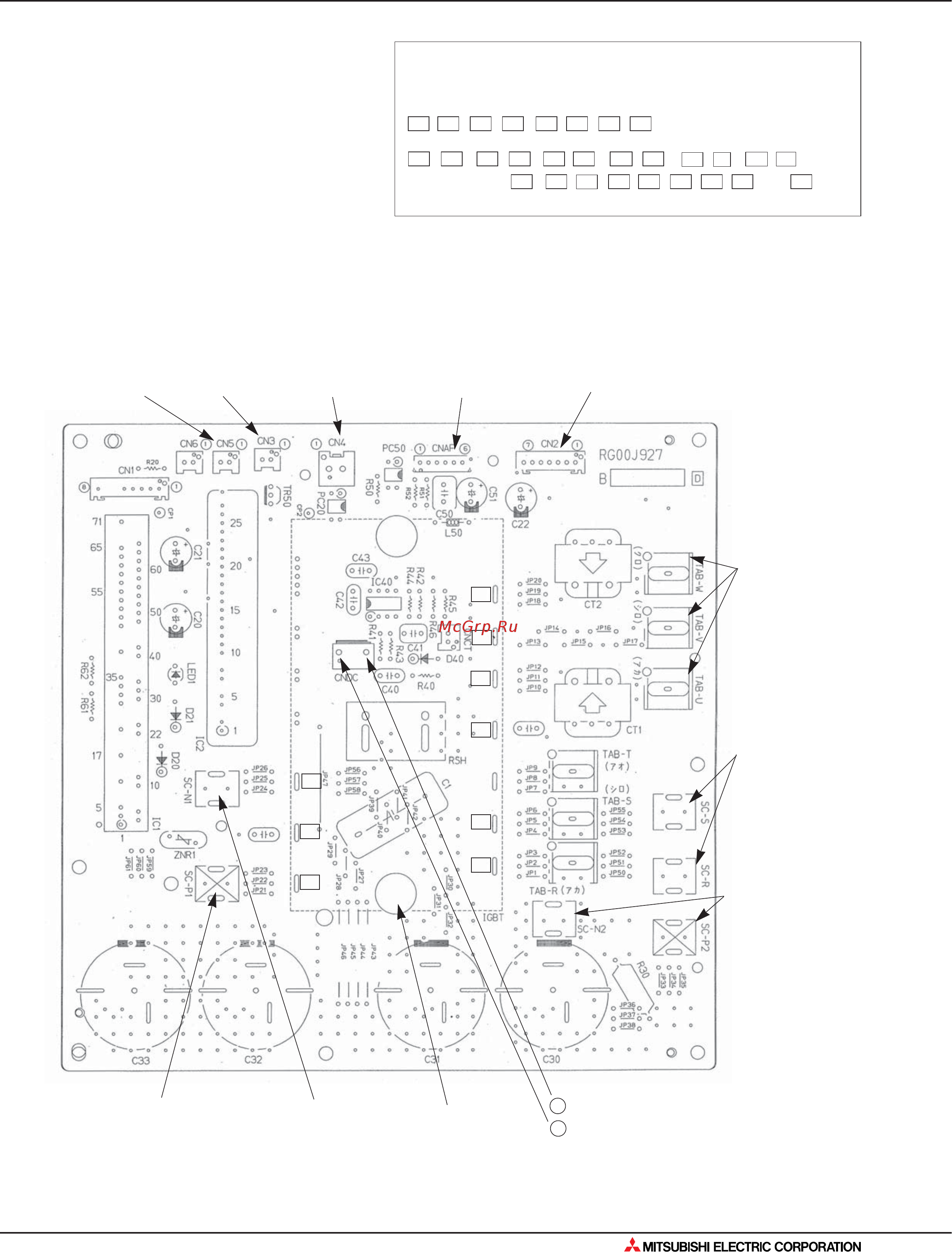

10. Контрольные точки
3. Плата питания
MXZ-8A140VA
CNAF
к ACTM
SC-P2, SC-N2
к ACTM и
к сглаживающему
конденсатору
SC-P1
к 52C
SC-N1
к ACTM
–
+
}
1 .Проверка диодного моста
L - P1 , N - P1 , L - N1 , N - N1
2 .Проверка IGBT модуля
P2 - U , P2 - V , P2 - W , N2 - U , N2 - V , N2 - W
Символы L , N , N1 , N2 , P1 , P2 , U , V и W
на плате не напечатаны.
СИЛОВОЙ
МОДУЛЬ
CNDC
280-350В пост. тока
К разъему CNDC
платы управления
P1
P2
N1
L
N
N2
U
V
W
CN5
Первичный
контроль тока
(к разъему CN5
платы фильтра
помех)
CN3
температура
теплоотвода
(термистор ТН8)
CN4
к разъему CN4
платы
управления
TAB-U, TAB-V,
TAB-W
к компрессору:
межфазное
напряжение
5 -180В перем.
тока
SC-R, SC-S
к плате фильтра
помех
(LO, NO)
220В перем. тока
CN2
к разъему CN2 платы управления
1-5: передача данных к плате управления (0-5В)
2-5: цепь контроля перехода через 0 сетевого
напряжения (0-5В)
3-4: 18В пост. тока
6-5: 15В пост. тока
7-5: 15В пост. тока
5 - „-”, 1,2,6,7 - „+”; 4 - „-”, 3 - „+”
Проверка СИЛОВОГО МОДУЛЯ
Измерьте сопротивление через следующие контакты:
* обычно при неисправности наблюдается пробой (замыкание).
8. Поиск неисправности
