Технические данные М-серия (R410A)
MXZ-8A140VA
НБ - инв -
478
1. Общая информация
4. Расположенение блоков-распределителей

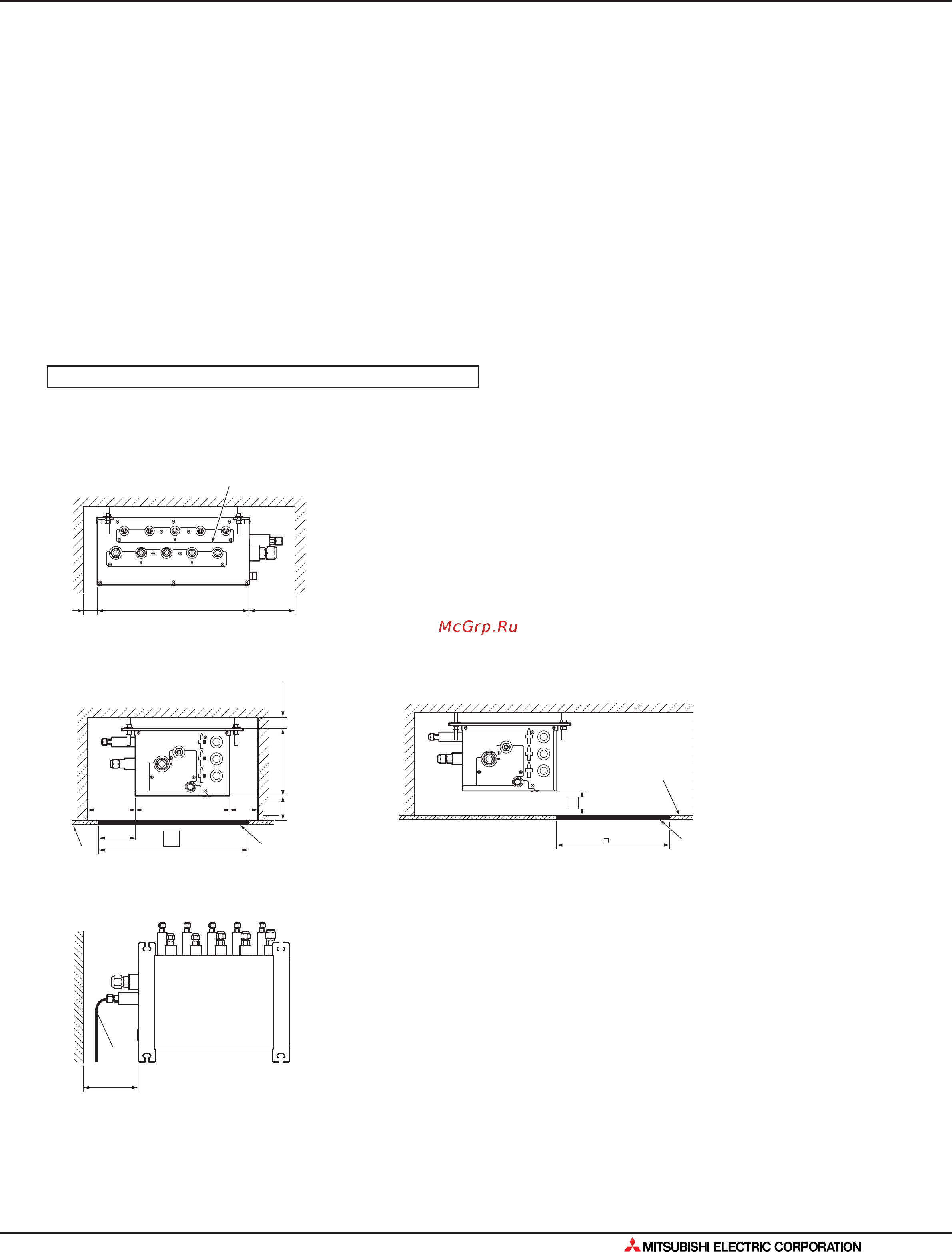

(1) Вид спереди (рис. 1)
A Блок-распределитель
B Сторона подключения внутренних блоков
(2) Вид сбоку (рис. 2, 3)
C Для установки внутри помещений
D Потолок
E Сервисный люк
F Сторона расположения печатной платы
w 1: Минимальный радиус поворота фреонопровода на 90° составляет 350мм.
w2: Размер А рекомендуется не менее 200мм.
w3: Размер В сервисного люка рекомендуется не менее 600мм (квадрат).
(3) Вид сверху (рис. 4)
G Фреонопровод к наружному блоку
H Сторона противоположная стороне подключения внутренних блоков
B
A
450
Min. 250
Min.
50
(1)
G
H
(3)
Min. 250
450
E
F
D
A
280
Min.
250
w 1
Min.
250
0 3 . n i M 8 9 1
180-200
w 3
w 2
E
C
D
B
A
(2)
Рис. 4
Рис. 3 Рис. 2
Рис. 1
w Блоки-распределители следует располагать внутри помещений
ед. изм.: мм
Это расстояние определяется организацией необходимого уклона дренажа (1см на 1 м), а также доступом для
ремонта прибора.
