10. Контрольные точки

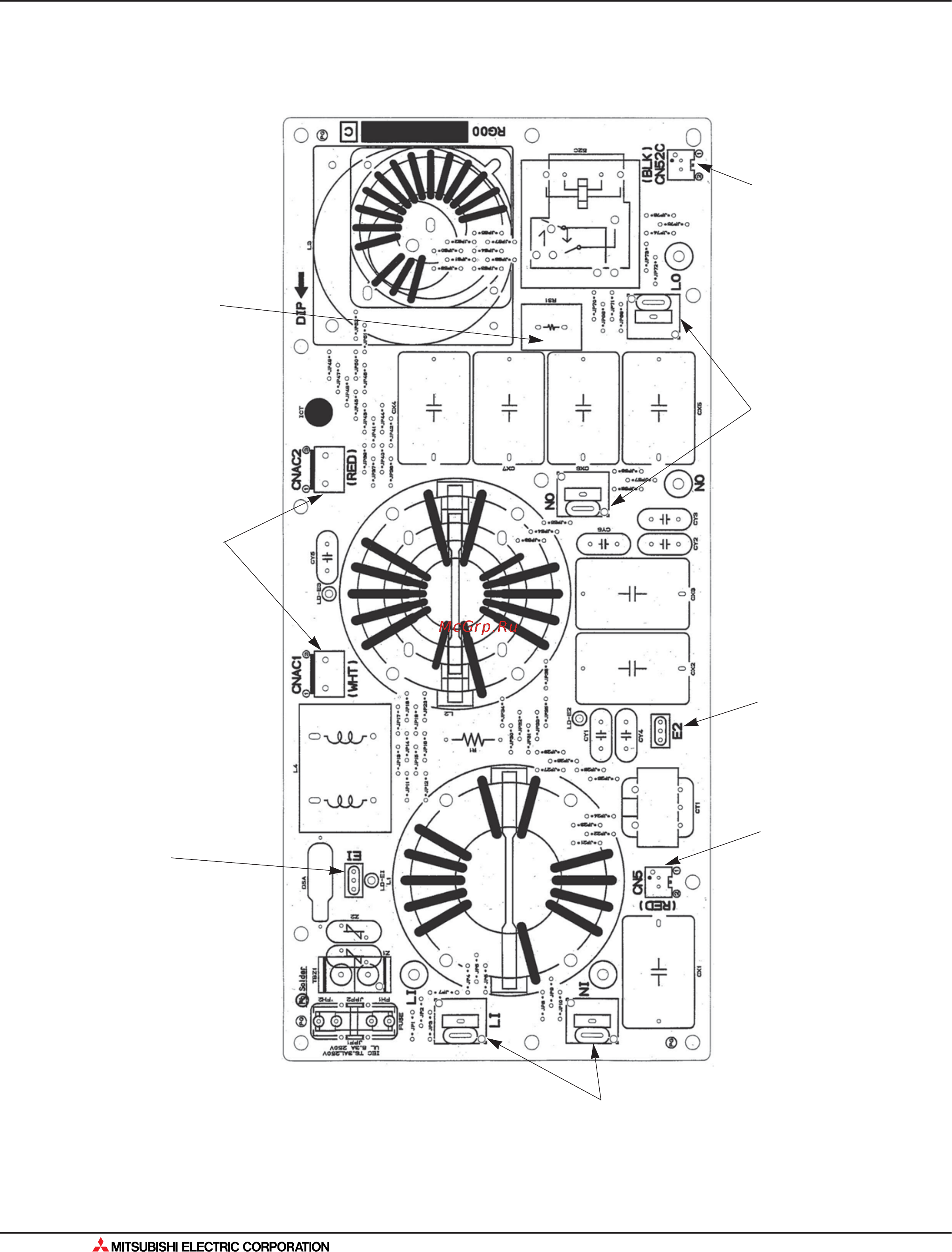

2. Плата фильтра помех
MXZ-8A140VA
3
CNAC1, CNAC2
220-240 В перем. тока
(к плате управления
разъем CNAC)
EI
заземление
CN5
Первичный
контроль тока
(к плате питания
разъем CN5)
LO, NO
Выход напряжение
220-240 В перем. тока
(к плате питания
TABS, TABT)
CN52C
управление катушкой
пускателя
(к плате управления
наружного блока,
разъем CN52C)
E2
заземление
LI, NI
Вход напряжение 220-240 В перем. тока
(от клеммной колодки ТВ1)
RS1
