Технические данные М-серия (R410A)
MUZ-FD VA
НБ - инв -
127

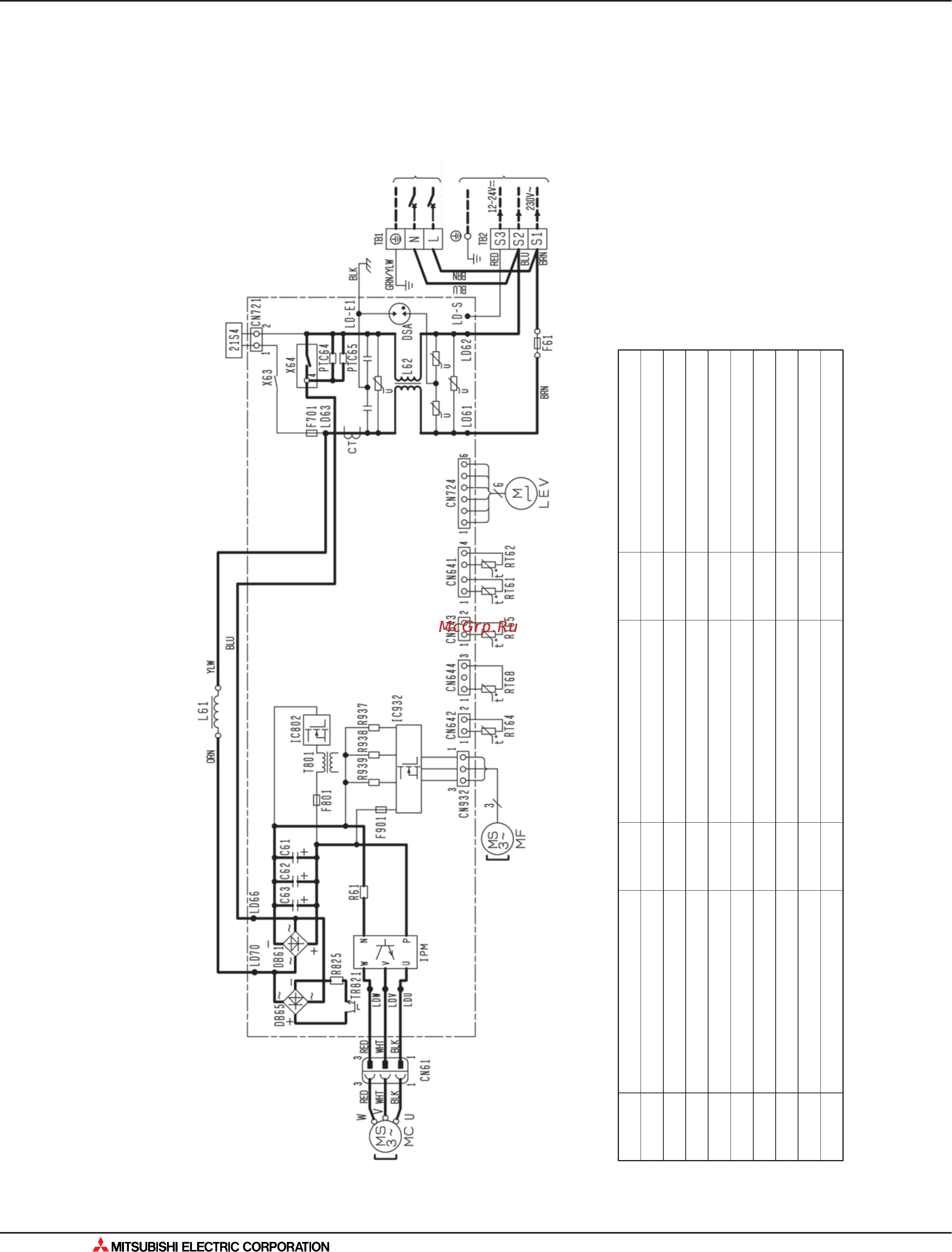

4. Электрическая схема
Примечание:
1. Подключение к внутреннему блоку -
см. схему внутреннего блока.
2. Следует использовать кабель
с медными проводниками.
Обозначение
CT
C6L, С62, С63
DB61, DB65
DSA
F61
F701, F801, F901
IC802
IPM, IC932
LEV
Обозначение
L61
L62
MC
MF
PTC64, PTC65
RT61
RT62
RT64
RT65 RT68
Обозначение
R61
R825, R937
R938, R939
TB1, TB2
TR821
T801
X63, X64, X66
21S4
Токовый трансформатор
Сглаживающий конденсатор
Диодный мост
Фильтр помех
Предохранитель (20А/250В)
Предохранитель (3.15А/250В)
Интегральный силовой модуль
Интегральный силовой модуль
Привод расширительного вентиля
Наименование
Катушка индуктивности
Дроссель
Компрессор
Электродвигатель вентилятора
Защитый термистор (ПКС)
Температура оттаивания (термистор)
Температура нагнетания (термистор)
Температура теплоотвода (термистор)
Наружная температура (термистор)
Термистор на теплообменнике наружного блока
Наименование
Токоизмерительный резистор
Токоизмерительный резистор
Токоизмерительный резистор
Клеммная колодка
Транзистор
Трансформатор
Реле
Катушка 4-х ходового вентиля
Наименование
Плата инвертора
Автомат
~/N
230 В, 50 Гц
Электропитание
К внутреннему
блоку
MUZ-FD25VA
MUZ-FD35VA
