Технические данные М-серия (R410A)
MXZ-8A140VA
НБ - инв -
530
10. Контрольные точки

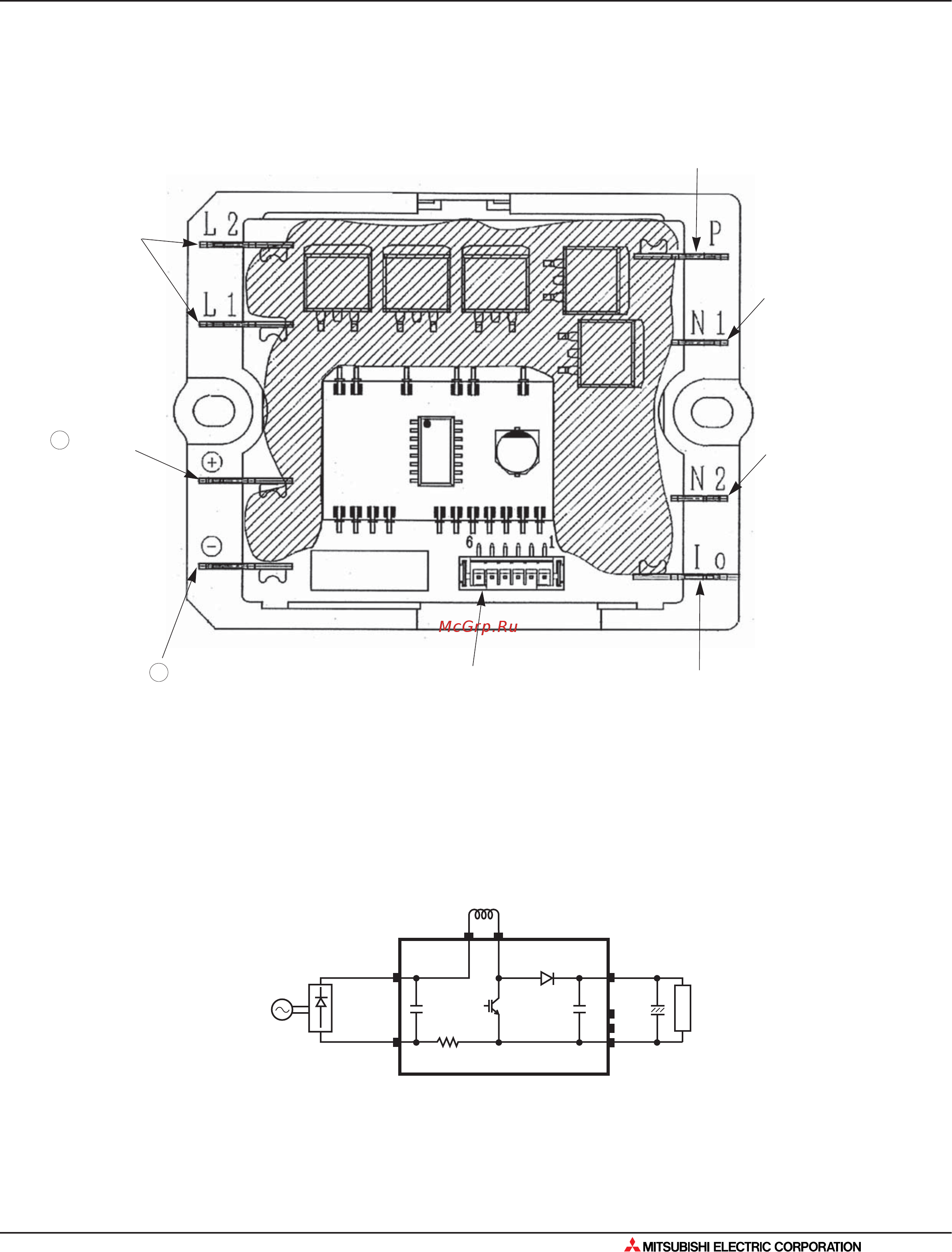

5. Модуль активного фильтра
MXZ-8A140VA
3
L1, L2
к катушке
индуктивности
DCL
к плате
питания
наружного
блока (TABP1)
к плате питания
наружного
блока (TABN1)
+
–
Io
к плате питания
наружного
блока (TABN2)
N2
не исполь-
зуется
N1
не исполь-
зуется
P
к плате питания наружного
блока (TABP2)
верхняя
сторона
нижняя
сторона
DCL
L1 L2
ACTM
P
I
N1
N2
(+)
(- )
Load
Структурная схема модуля
к плате питания
наружного
блока (CNAF)
1 : общий
2 -1 : 15 В пост. тока
3 -1 : сигнал управления
4 , 5 : не используется
6 -1 : сигнал управления
8. Поиск неисправности
