Mitsubishi Electric MUH-GA35VB [79/562] Поиск неисправности
![Mitsubishi Electric MU-GE50VB [79/562] Поиск неисправности](/views2/1519556/page79/bg4f.png)
Технические данные М-серия (R410A)
MSC-GA VB, MS(H)-GA VB
системы без инвертора -
78
2. Поиск неисправности

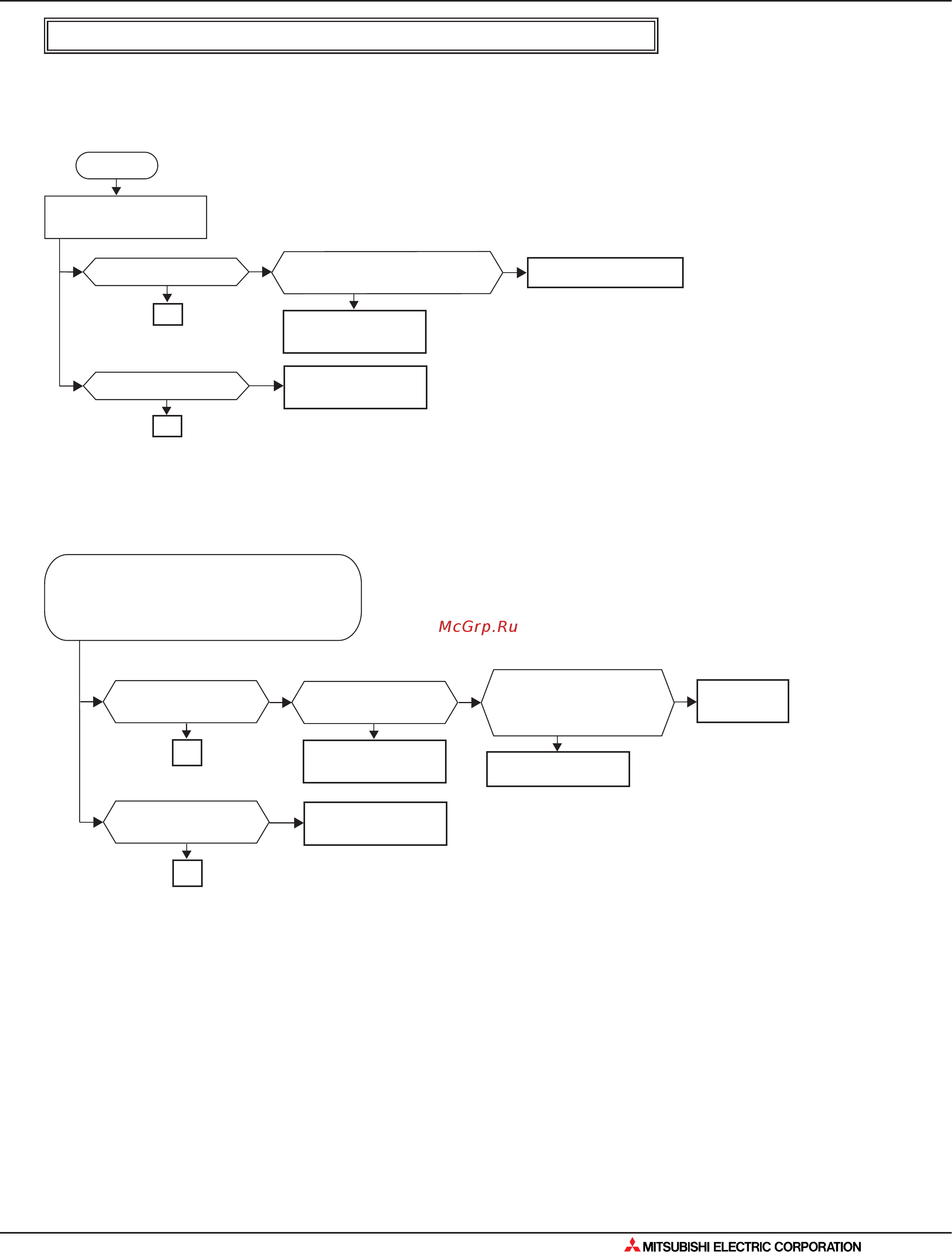

6. Не выключается компрессор и (или) вентилятор наружного блока
Компрессор выключен?
нет
да
Проверьте напряжение 220В между
клеммой 3 э/м пускателя 52С и клеммой
N на колодке ТВ1 наружного блока.
Замените плату
наружного блока
да
OK
нет
Вентилятор выключен?
Замените плату
наружного блока
да
OK
нет
Проверьте разъемы и
соединения
Начало
Выключите питание и через
1 минуту включите его вновь.
MUН-GA20/25/35/50/VB
MU-GE50VB
MUH-GE50VB
MUН-GA60/GD80/VB
MU-GD80VB
Через 30 секунд
компрессор выключен?
нет
да
Измерьте напряжение
220В на клеммах А1 и А2
э/м пускателя 52С.
Замените плату
наружного блока
да
Ok
нет
Через 30 секунд
вентилятор выключен?
Замените плату
наружного блока
да
Ok
нет
Проверьте напряжение
220В между клеммой 2/Т1
э/м пускателя 52С и клеммой N
колодки ТВ1 наружного блока.
да
Замените э/м пускатель
52С
нет
Проверьте
разъемы и
соединения
1) Выключите питание.
2) Через 30 секунд включите питание вновь.
3) Включите блок в режиме охлаждения или
обогрева кнопкой “EMERGENCY OPERATION”
4) Дайте блоку поработать 1 минуту и выключите его
той же кнопкой
