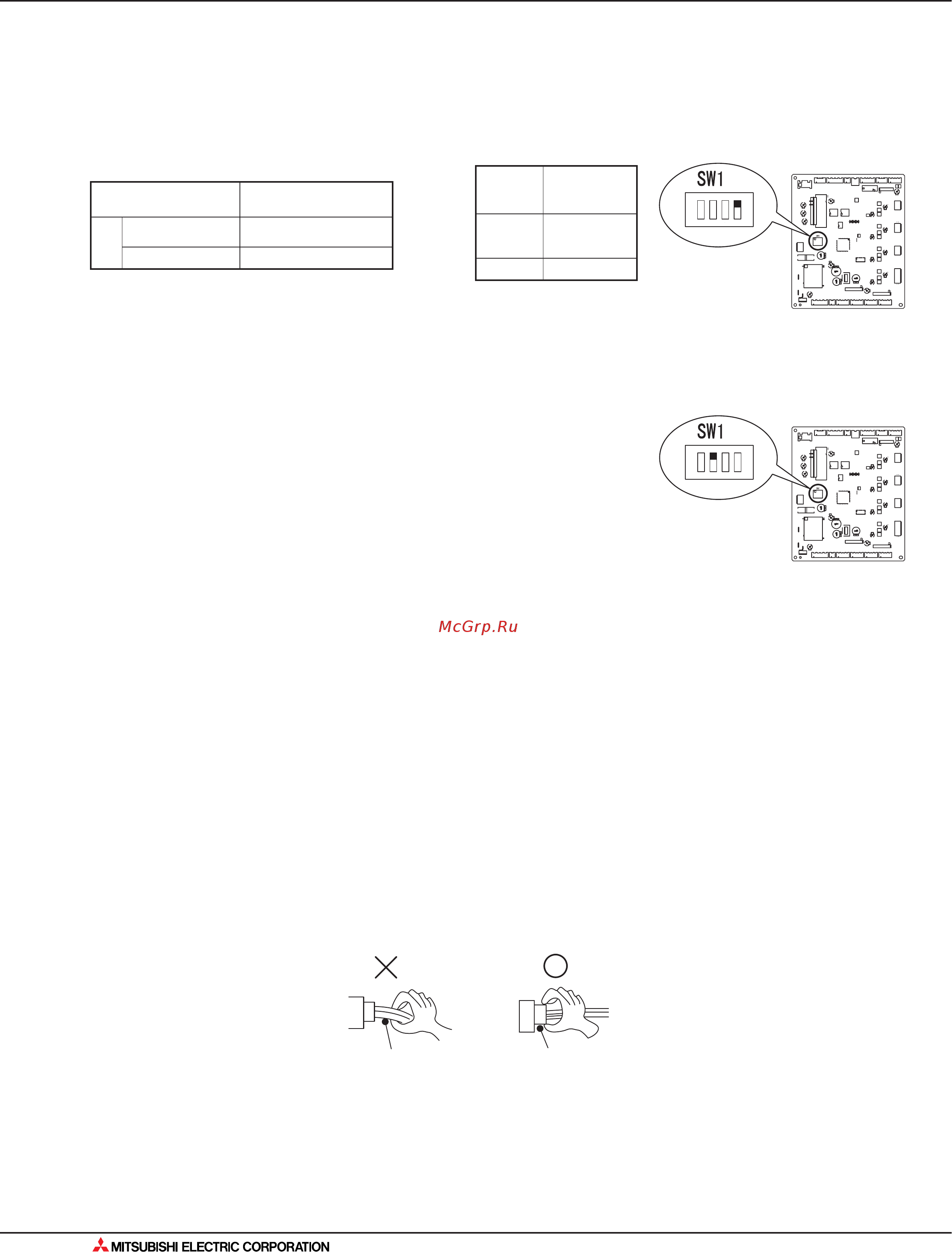

Технические данные М-серия (R410A)
MUZ-FD VA
НБ - инв -
153
при отключении разъемов не тяните за провод
2. Меры предосторожности
3. Процедура поиска неисправностей
1) Проверьте, не мигает ли светодиод, указывая на неисправность. Установите количество и периодичность миганий, чтобы
определить ошибку.
2) Проверьте разъемы и соединения.
3) Если есть предположение, чт
о плата дефектна, проверьте визуально наличие плохих контактов, сгоревших компонентов.
1) Перед поиском неисправности проверьте питание блоков, а также правильность соединения наружного и внутреннего
приборов.
2) С
начала выключите кондиционер с пульта ДУ, убедитесь, что жалюзи закрылись, и только после этого выключайте питание.
3) Перед удалением электронных компонентов и узлов дождитесь разряда сглаживающ
их конденсаторов.
4) Когда вынимаете платы, не повредите компоненты платы.
5) При отключении разъемов не тяните за провод.
1. Перед поиском неисправности проверьте следующее:
1) Напряжение электропитания наружного блока.
2) Проверьте правильность межблочного соединения и кабель.
MUZ-FD25VA(BH) MUZ-FD35VA(BH) MUZ-FD50VA(BH)
MUZ-FD25VA(BH) MUZ-FD35VA(BH) MUZ-FD50VA(BH)
Примечание:
При замене платы инвертора проверьте состояние перемычек на
новой плате. Удалите/припаяйте их при необходимости.
1234
ON
1234
ON
JS
5
°С
10°С
Перемычка
Температура окончания
режима оттаивания
удалена
установлена
(заводская установка)
8,3°С
12,2°С
SW1-4
Температура
окончания
оттаивания
ON
OFF
(заводская
установка)
2. Предварительный прогрев компрессора
Данная функция предназначена для улучшения условий запуска компрессора при низких температурах наружного воздуха. Инвертор подает на
компрессор управляющее напряжение, амплитуда и частота которого недостаточн
ы для запуска двигателя и вращения ротора. При остановлен-
ном роторе происходит разогрев компрессора статорными обмотками электродвигателя. В этом режиме компрессор потребляет около 50 Вт.
Температура окончания
режима оттаивания выбирается, принимая во внимание климатические условия в месте расположения наружного блока.
1. Изменение параметров режима оттаивания
MUZ-FD50VA(BH)
Температура окончания режима оттаивания определяется положением 4-го
переключателя DIP-блока SW1 на плате управления наружного прибора.
MUZ-FD25/35VA(BH)
Температура окончания режима оттаивания
определяется наличием или отсутствием перемычки JS
на плате инвертора наружного блока.
MUZ-FD50VA(BH)
Функция предварительного прогрева компрессора
включается с помощью 2-го переключателя DIP-блока
SW1 на плате управления наружного прибора.
Установка в положение ON включает
предварительный прогрев компрессора.
Примечание.
Изменение положения переключателя следует производить
при выключенном питании системы.
MUZ-FD25/35VA(BH)
Если перемычка JK на плате инвер-
тора удалена, то режим предвари-
тельного прогрева компрессора
активирован.
Изменение положения
переключателя следует
производить при
выключенном питании
системы.
10. Сервисные функции
11. Поиск неисправности
