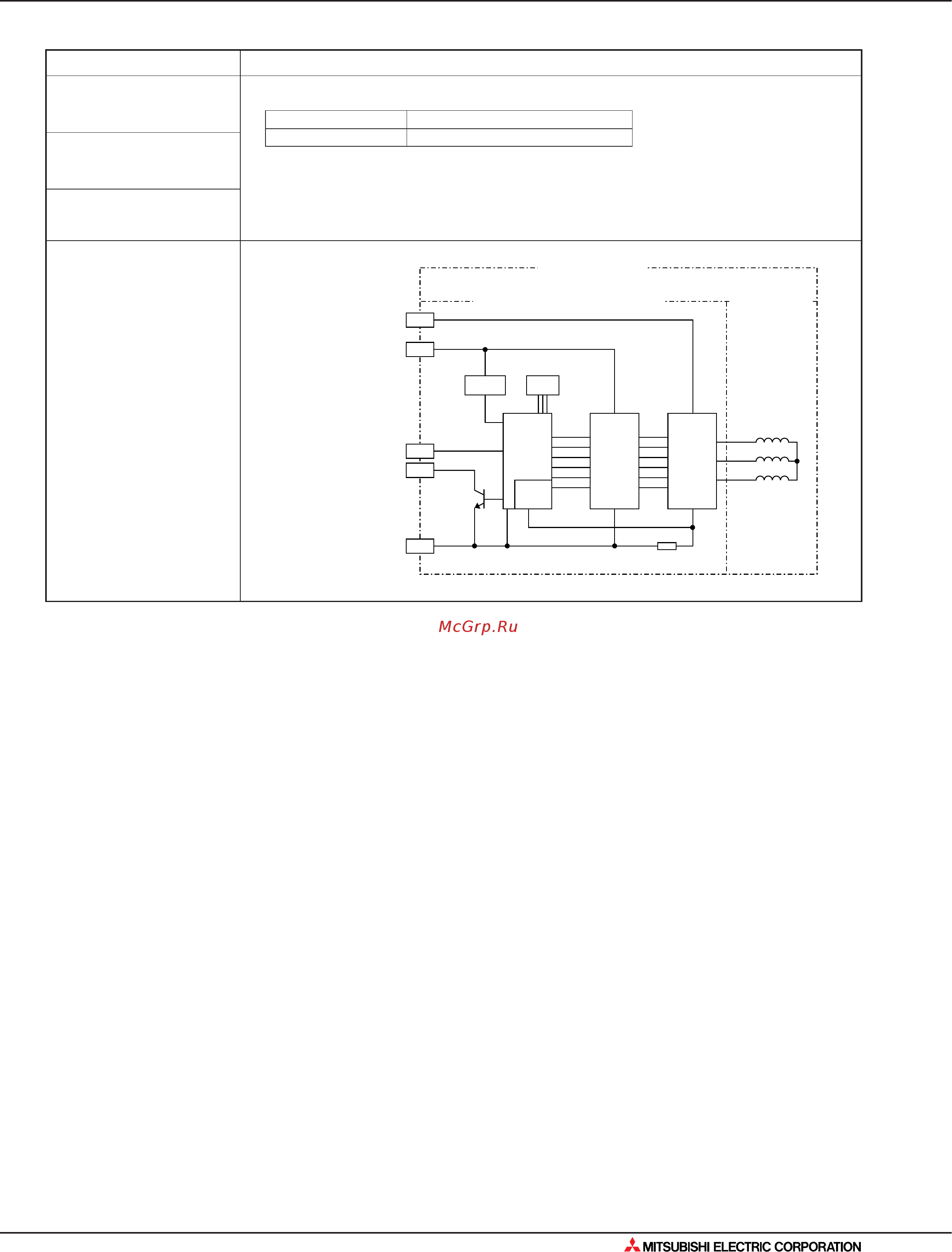

Технические данные М-серия (R410A)
SEZ-KD VA
ВБ - инв -
280
7. Поиск неисправности
4. Характеристики основных компонентов
Структурная схема
электродвигатель
встроенный управляющий модуль
токоизмерительный резистор
регулятор
датчик
Холла
обмотки
электро-
двигателя
Питание
силовой
каскад
Vm (питание э/двигателя)
Vcc (питание управляющего
модуля)
Vsp (напряжение управления
скоростью вращения)
PG (обратная связь:
„вращение”)
GND
Термистор комнатной
температуры(TH1)
Термистор на тепло-
обменнике (TH5)
Термистор на фреоно-
проводе: жидкость (TH2)
Измерьте сопротивление тестером при температуре 10˚C ~ 30˚C.
исправен
8 кОм ~ 20 кОм
неисправен
замыкание или обрыв
Способ проверки и параметры
Наименование
Содержание
