Технические данные М-серия (R410A)
MFZ-KA VA
ВБ - инв -
302

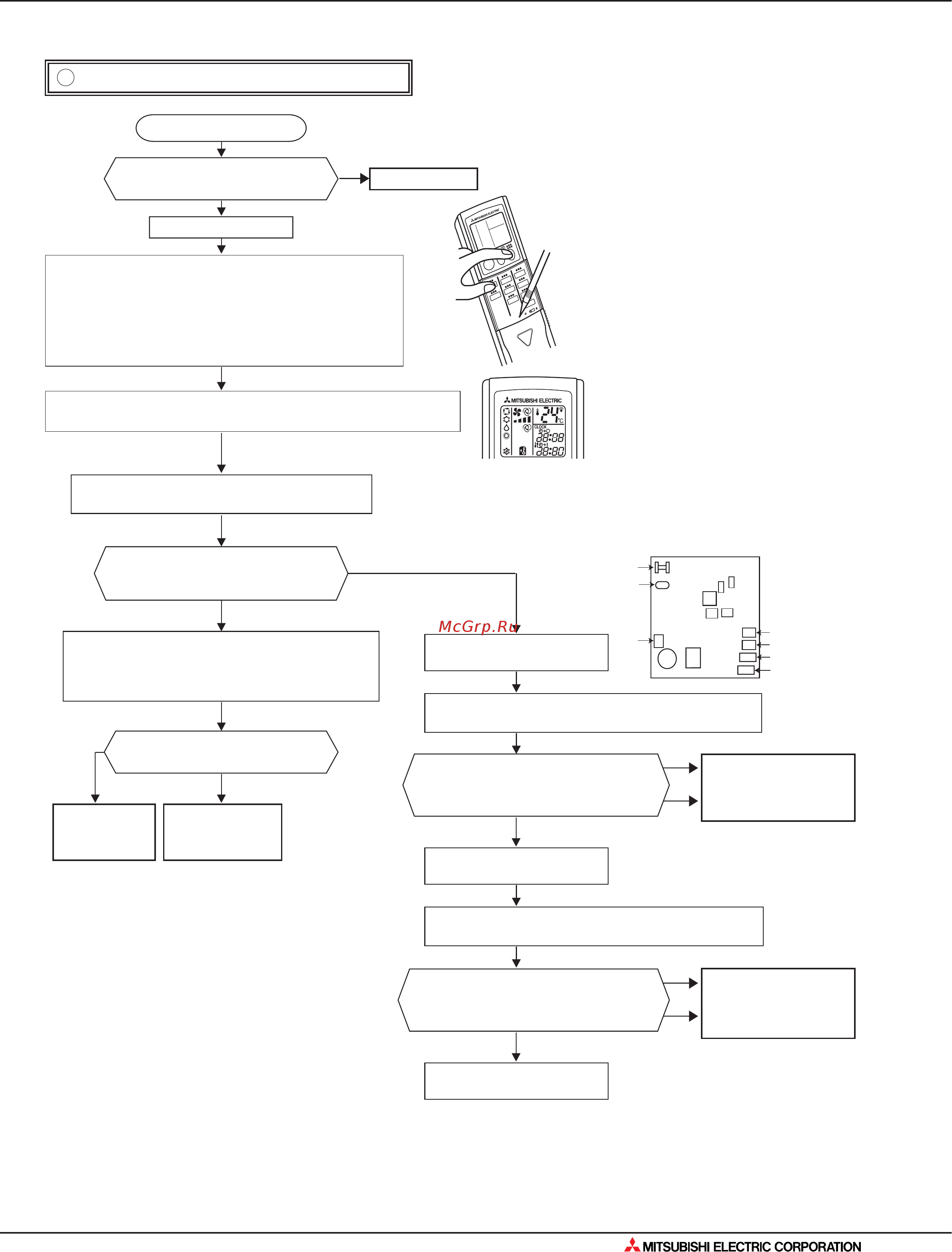

7. Поиск неисправности
Проверка привода воздушной заслонки
F
Левый светодиод на панели индикации внутреннего блока мигает 15 раз.
Внутренний и наружный блоки не работают.
Выключите питание
удалите
да
да
да
Проверьте, есть ли предметы, мешающие
свободному вращению заслонки?
Включите питание
Сопротивление соответствует данным
на странице 13-11?
Выключите питание.
Проверьте сопротивление обмоток следующих компонентов:
1) э/двигатели запорных механизмов ML1 и ML2
2) э\двигатель привода воздушной заслонки MV2
см. стр. 13-11
Замените плату
управления
внутреннего блока
Замените
неисправный
двигатель
нет
нет
Замените один или оба
концевых выключателя.
Заслонка должна открываться/закрываться при
каждом нажатии на кнопку „VANE”
Оставьте заслонку в открытом
положении
1) Измерьте напряжение на контактах 1(+) и 2(-) разъема CN1X1
2) Измерьте напряжение на контактах 1(+) и 3(-) разъема CN1Y1 1
нет
1) нет
2) нет
Замените один или оба
концевых выключателя.
да
1) Напр. 1(+) и 2(-) разъема CN1X1 = 0В пост. тока?
2) Напр. 1(+) и 3(-) разъема CN1Y1 = 5В пост. тока?
Закройте заслонку кнопкой „VANE”
да
Замените плату управления
внутреннего блока
1) нет
2) нет
W 1: из внутреннего блока должен быть слышен
подтверждающий звуковой сигнал
Нажмите кнопку вкл/выкл (ON/OFF) на пульте управления - появится индикация
установленной температуры.
Направьте пульт в сторону внутреннего блока и нажмите
кнопку управления воздушной заслонкой „VANE”
CN211
Предохранитель (F11)
IC101
C111
T11
варистор (NR11)
Плата управления
внутреннего блока
CN212
CN151
CN152
CN1X1
CN1Y1
R111
JR06
JR05
Включите питание
1 Удерживая нажатыми кнопку выбора режима “MODE” и кнопку
“TOO COOL”, нажмите “RESET”.
2 Сначала отпустите кнопку “RESET” и после полного включения
жк-экрана в течении 3 сек, отпустите кнопки “MODE” и “TOO COOL”.
1 Удерживая нажатыми кнопку выбора режима
“MODE” и кнопку “TOO COOL”, нажмите “RESET”.
2 Сначала отпустите кнопку “RESET” и после полного
включения жк-экрана в течении 3 сек, отпустите
кнопки “MODE” и “TOO COOL”.
1) Измерьте напряжение на контактах 1(+) и 2(-) разъема CN1X1
2) Измерьте напряжение на контактах 1(+) и 3(-) разъема CN1Y1
1) Напр. 1(+) и 2(-) разъема CN1X1 = 5В пост. тока?
2) Напр. 1(+) и 3(-) разъема CN1Y1 = 0В пост. тока?
