Технические данные М-серия (R410A)
MXZ-8A140VA
НБ - инв -
522
8. Поиск неисправности
10. Контрольные точки

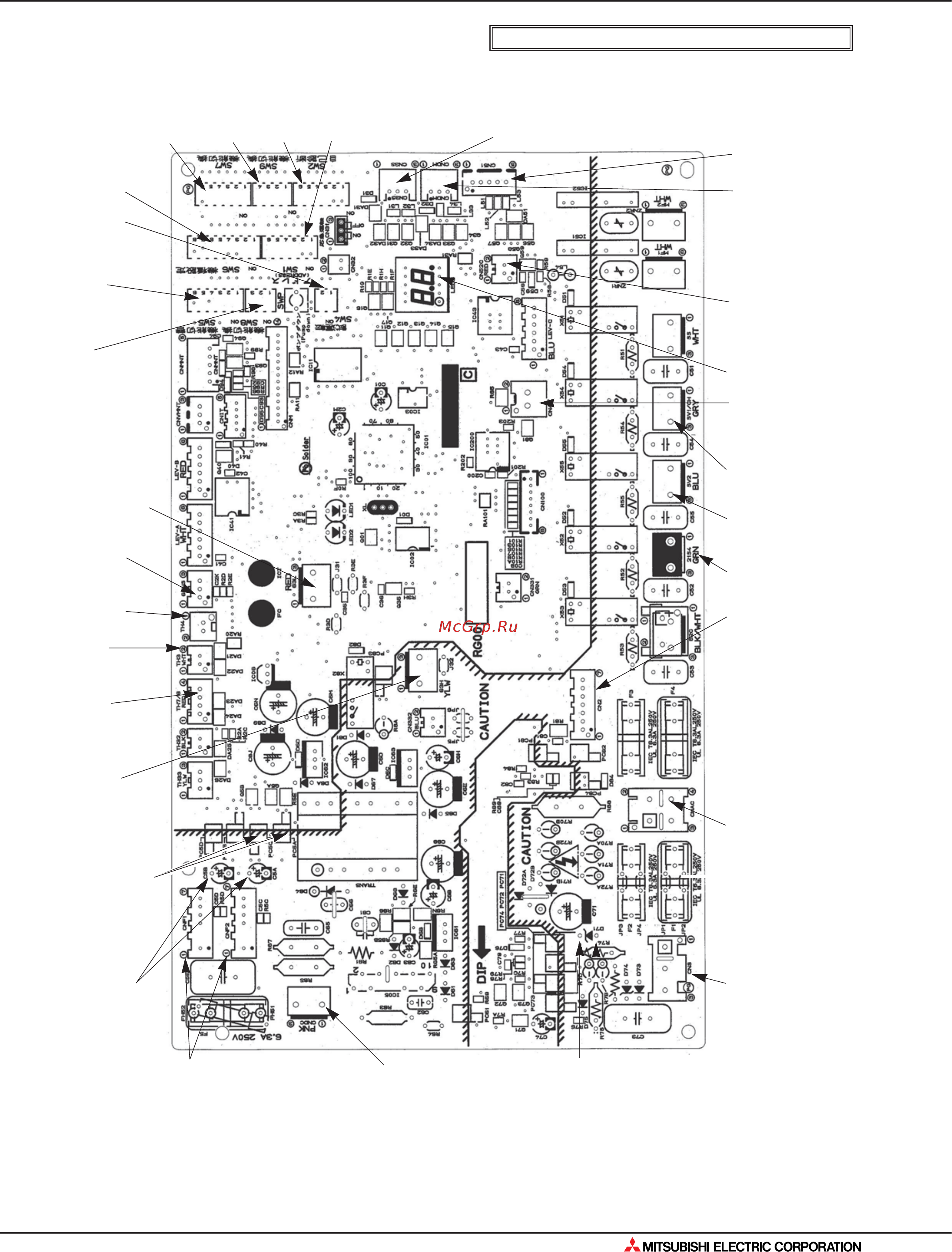

1. Плата управления наружного блока
MXZ-8A140VA
3
Внимание! В контрольных точках высокое напряжение.
Постоянная составляющая
интерфейсного сигнала:
D71 напряжение
24 В пост. тока
CNS
S1-S2: 220-240 В
перем. тока
(соединение блок-
распределитель -
наружный блок)
CNAC
2-4: питание платы
управления
(220-240 В перем. тока)
1-3: питание для
внутренних блоков и
блоков-распределителей
(220-240 В перем. тока)
CNF1, CNF2
к э/двигателю вентилятора
1-4: 280 В пост. тока
5-4: 15 В пост. тока
6-4: 0-6.5 В пост. тока
7-4: 15 В пост. тока (при выкл.)
7.5 В пост. тока (при вкл.)
(импульсы 0-15 В)
21S4
4-х ходовой клапан
63H
выключатель
по высокому
давлению
SV1
соленоидный
клапан 1
CN4
передача
данных
(к плате
управления)
SW4
тестовый
запуск
SW6
выбор
модели
SW5
выключатель
(настройка
функций)
SW1 принудительное
оттаивание, очистка
архива ошибок
CNDM
контакты 1 и 2:
режим снижения
уровня шума
контакты 1 и 3:
ограничение
производительности
TH4
термистор:
темп. нагнетания
TH7/6
термистор:
наружная темп./
2-х фазная смесь
CNDC
280 В пост. тока (1 +, 3 -)
от платы питания:
разъем CNDC
+ -
VFG
(контрольная
точка 4)
(напряжение
между правым
выводом РС5С
и PC5D,
выводом 3 и 4)
(одинаково для
CNF17 (+)-4 (-))
VSP
(контрольная
точка 3)
(напряжение
на C5A, C5B):
0 В пост. тока
при ВЫКЛ.,
1-6.5 В пост. тока
при ВКЛ.
SW7
CN51
SW8
CN2
к плате питания:
разъем CN2
1-5: передача данных
от платы питания
2-5: цепь контроля
перехода через 0
сетевого напряжения
(0-5 В пост. тока)
3-4: не исп.
6-5: 16 В пост. тока
7-5: 16 В пост. тока
CN52C
к плате фильтра
помех
(разъем CN52C)
SW9
SW2
63HS
датчик
высокого
давления
63L
выключатель
по низкому
давлению
SV2
соленоидный
клапан 2
LED
CN3S
TH3
термистор:
жидкость
