Технические данные М-серия (R410A)
MUZ-GE/GA VA
НБ - инв -
371
12. Поиск неисправности

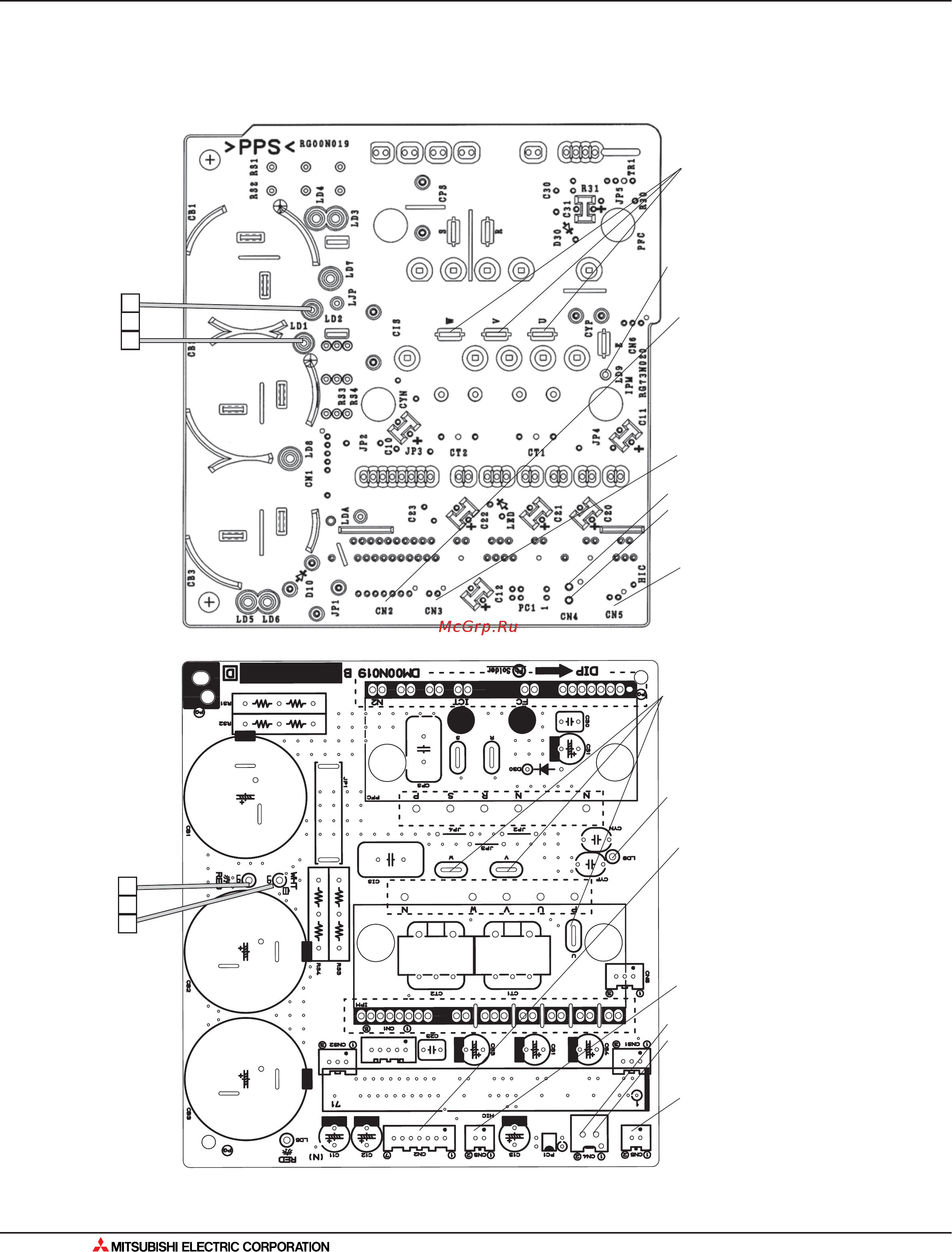

7. Контрольные точки
MUZ-GA60VА MUZ-GA71VА
Плата питания
325-370 В
пост. тока
выход
(КРА)
(БЕЛ)
325-370 В
пост. тока
выход
(КРА)
(БЕЛ)
к компрессору:
напряжение между
фазами 5 В - 180 В
к компрессору:
напряжение между
фазами 5 В - 180 В
заземление
CN5
Первичный токовый
контроль (к фильтру помех)
CN5
Первичный токовый
контроль (к фильтру помех)
Прием данных
(к плате управления)
Прием данных
(к плате управления)
CN3
термистор на теплоотводе RT64
CN3
термистор на теплоотводе RT64
(+)
(–)
)
1
3
(+)
(–)
)
1
3
заземление
CN2
к плате управления:
(+)1-5(–): Передача данных (к плате
управления) 5 В пост. тока (имп.)
(+)2-5(–): Цепь контроля перехода
через 0 сетевого напряжения
3-4 : не используется
(+)6-5(–): 15 В
(+)7-5(–): 15 В
CN2
к плате управления:
(+)1-5(–): Передача данных (к плате
управления) 5 В пост. тока (имп.)
(+)2-5(–): Цепь контроля перехода
через 0 сетевого напряжения
3-4 : не используется
(+)6-5(–): 15 В
(+)7-5(–): 15 В
