12. Контрольные точки

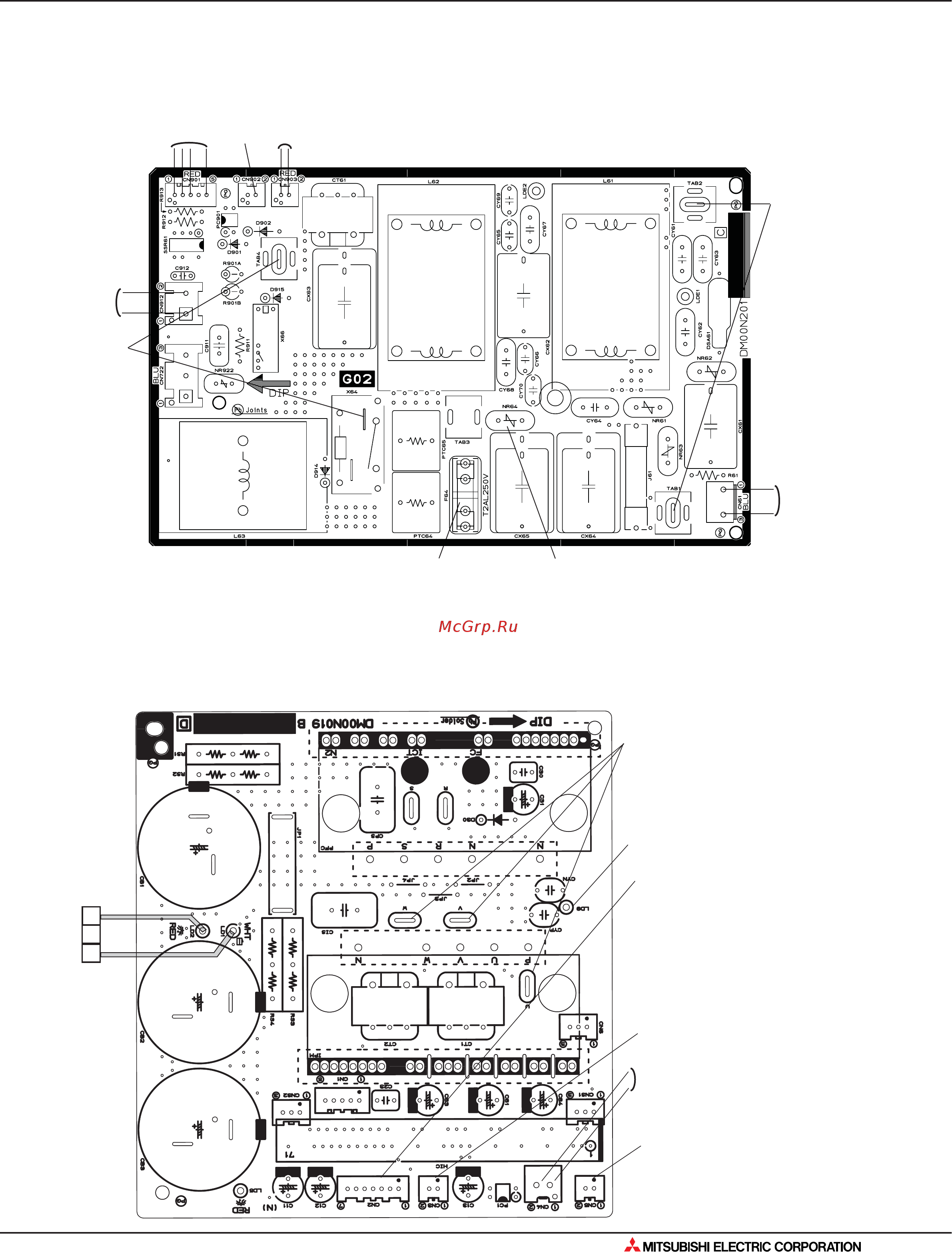

3. Плата фильтра помех
MUZ-FD50VA
MUZ-FD50VA
4. Плата питания (силового каскада)
(+)
(–)
1
3
CN912
катушка
4-х ходового
клапана
220 В
перем. тока
220 В
перем. тока
50 Гц
вход
220 В
перем.
тока
50 Гц
выход
CN901
к плате
управления
предохранитель F64
2 A / 250 В
CN902
к плате
питания
CN903
к плате
питания
220 В
перем.
тока
50 Гц
выход
варистор NR64
325-370 В
пост. тока
выход
(КРА)
(БЕЛ)
к компрессору:
напряжение между
фазами 5 В - 180 В
заземление
CN5
первичный токовый
контроль (к фильтру помех)
прием данных
(к плате управления)
CN3
термистор на теплоотводе RT64
CN2
к плате управления:
(+)1-5(–): Передача данных (к плате
управления) 5 В пост. тока (имп.)
(+)2-5(–): Цепь контроля перехода
через 0 сетевого напряжения
3-4 : не используется
(+)6-5(–): 15 В
(+)7-5(–): 15 В
