Технические данные М-серия (R410A)
MSC-GA VB, MS(H)-GA VB
системы без инвертора -
87

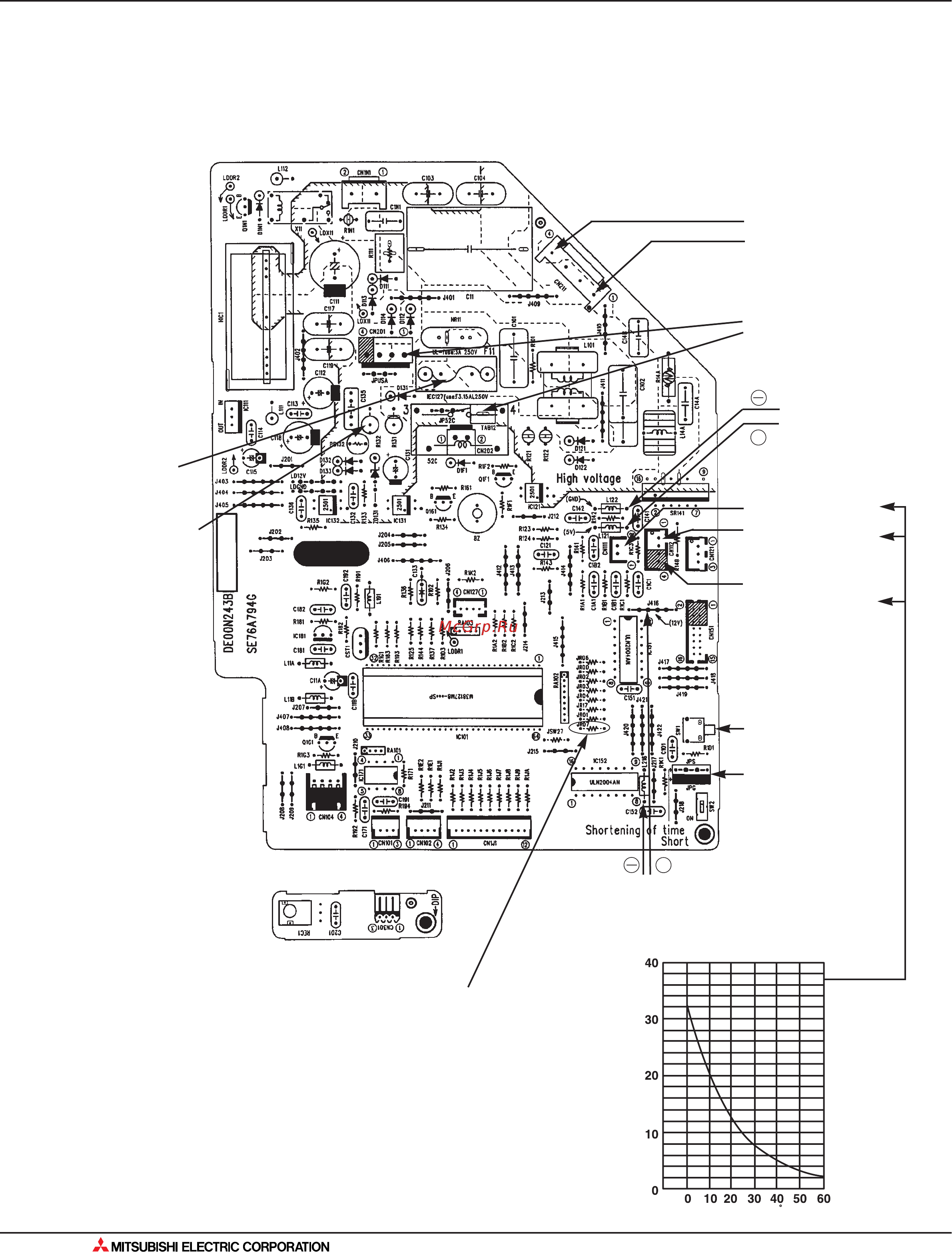

4. Контрольные точки
MS-GA60/GD80VB
}
+
}
+
}
12 В пост. тока
R132
Питание
электродвигателя
вентилятора
Предохранитель
(F11)
250В перем. тока
3.15 A
Электропитание
230 В перем. тока
5 В пост. тока
Термистор на
теплообм.(RT12(осн.))
перемычки (JPS, JPG)
для сокращения
временных интервалов
кнопка принудительного
включения
Термистор на теплообм.(RT12(осн.), RT13(доп.))
Термистор комнатной температуры (RT11)
Сопротивление, кОм
Термистор комнатной
температуры (RT11)
Для отключения функции “Авторестарт”
уcтановить перемычку JR07.
MS-GD80VB
Термистор на
теплообм.(RT13(доп.))
Плата фотоприемника
Температура (°С)
