Технические данные М-серия (R410A)
SLZ-KA VA
ВБ - инв -
227
7. Поиск неисправности

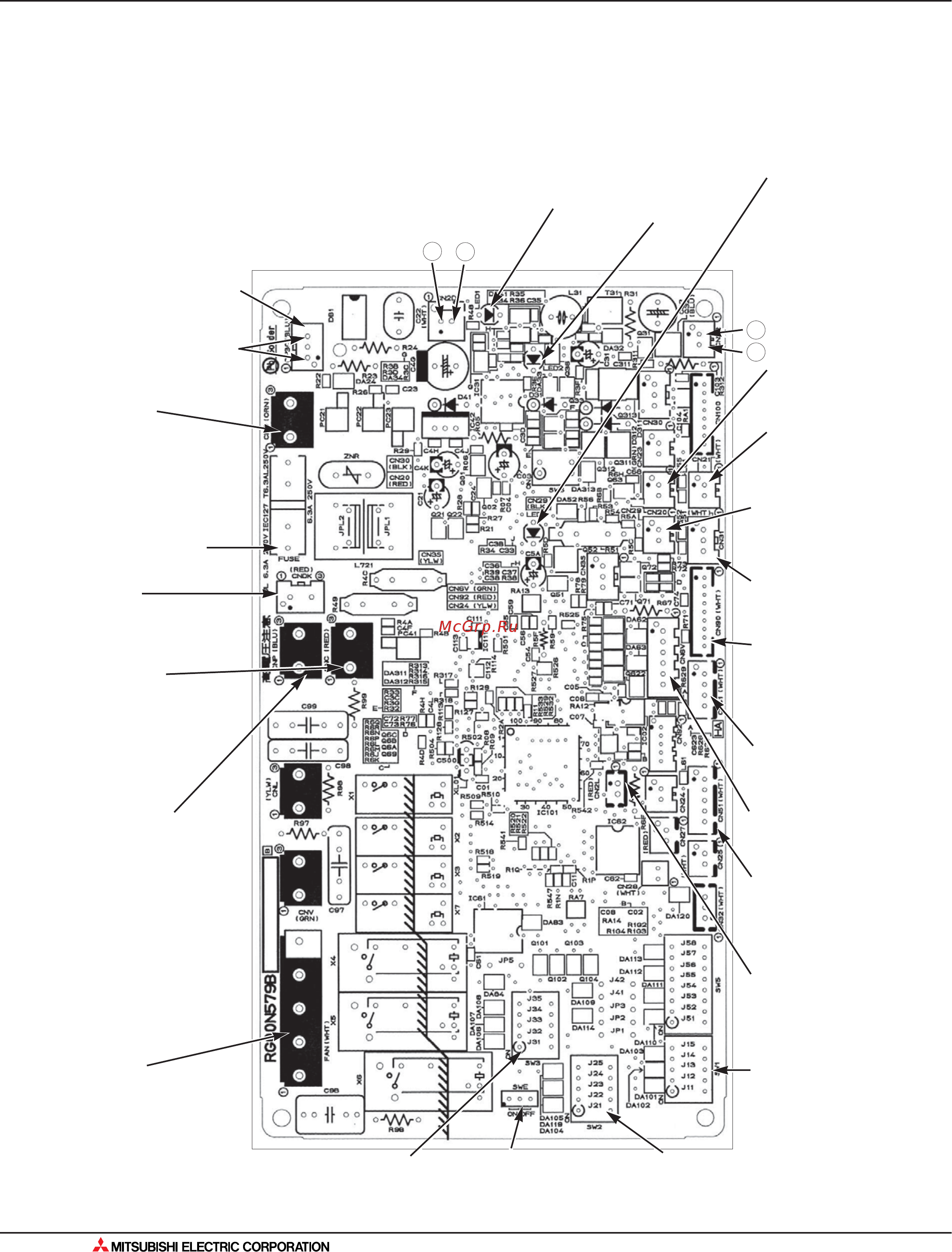

SLZ-KA25V AL.TH SLZ-KA25V A.TH
SLZ-KA35V AL.TH SLZ-KA35V A.TH
SLZ-KA50V AL.TH SLZ-KA50V A.TH
FAN
электродвигатель
вентилятора
CNP
к дренажному
насосу (DP)
(220~240В
перем. тока)
CNC
нагреватели в
воздушных
заслонках
(220~240В
перем. тока)
CNDK
к разъему CNSK
платы питания
(220~240В перем. тока)
предохранитель
(6.3A 250В)
CND
сетевое
напряжение
(220~240В перем.
тока)
SWE
принудительное вкл.
SW2
установка производительности
разъем для перемычек
J1 1~J15
Unit setting
CN2L
разъем
(Лоссней)
CN51
к внешним цепям
CN6V
к э/двигателю заслонки
(MV)
CN90
к плате
фотоприемника
(CNB)
CN31
Датчик дренажа (DS)
CN29
термистор на т/о: ТН5
CN21
термистор на т/о:
жидкость ТН2
CN20
термистор
комнатной темп. ТН1
CN22
к пульту
управления
(10.4~14.6В
пост. тока)
LED3
обмен данными
между блоками
LED2
питание
(R.B)
LED1
питание
(I.B)
CN2D
к разъему CN2S
платы питания
(12.5~13.7В пост. тока)
CN3C
межблочный
интерфейс
(0~24В пост.тока)
SW3
выбор режима
}
}
любая
полярность
+
–
+
–
CN41
разъем
(HA terminal-A)
Плата управления внутреннего блока
