Технические данные М-серия (R410A)
MXZ-2A ... 5A VA
НБ - инв -
446

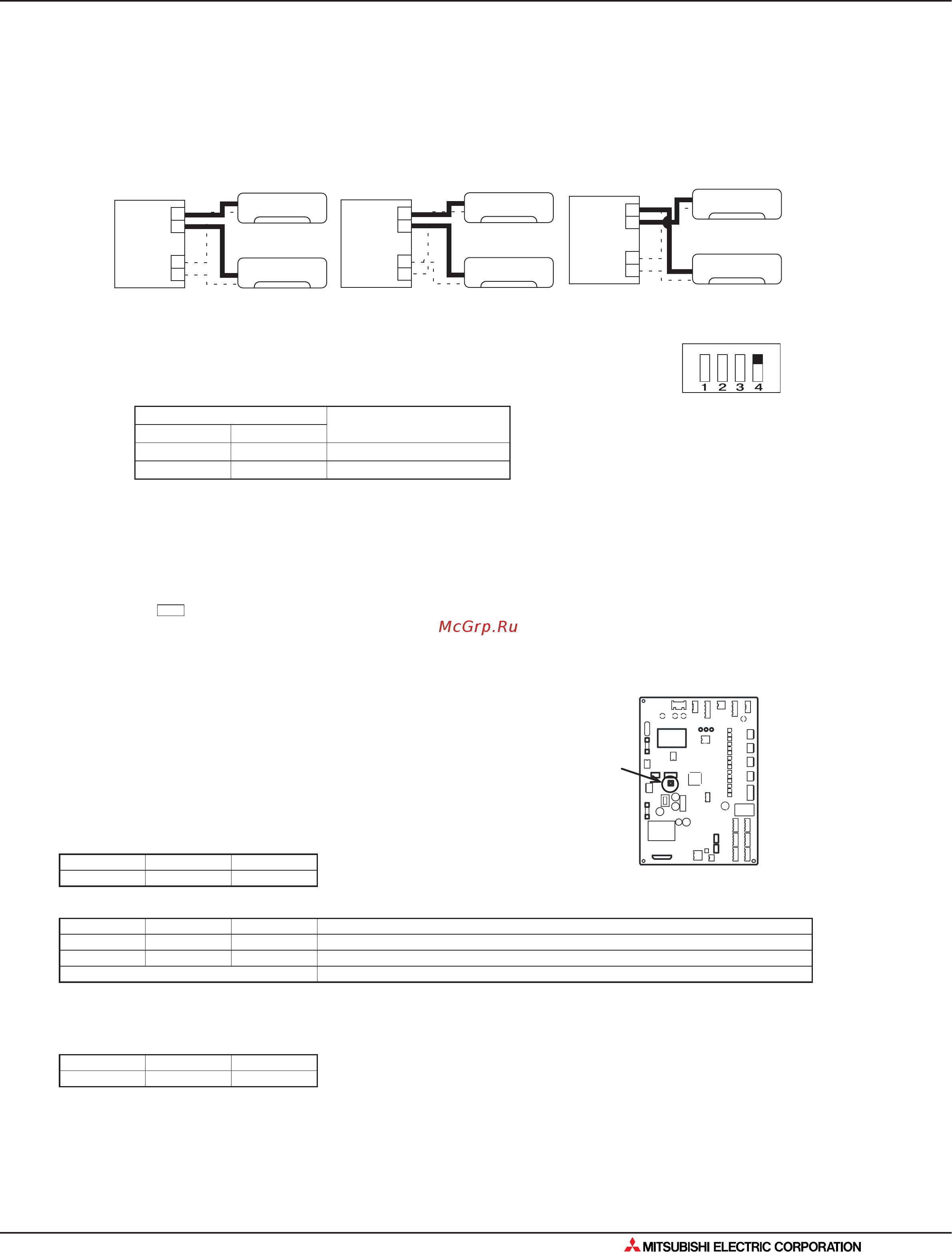

10. Сервисные функции
г) Автоматическая коррекция соединений
MXZ-2A40VA, MXZ-2A52VA
Cоответствие соединений фреонопроводов и сигнальных линий может быть автоматически проверено. Для активации
этого режима нажмите кнопку SW871 на плате наружного блока. При обнаружении несоответствия производится
автоматическое восстановление правильности соединений (программно). Это может занять от 10 до 15 минут.
Примечания:
1) Внутренние блоки не могут использоваться во время режима проверки соответстсвия соединений.
2) Если режим проверки был включен во время работы одного из внутренних блоков, то этот блок выключается.
3) Использовать систему можно только после завершения коррекции.
4) При нажатии кнопки во время работы режима проверки отключает его.
Проверить была ли выполнена коррекция можно следующим образом:
1) Выключить питание.
2) Включить переключатель SW1-4 на плате индикации.
3) Включить питание и проверить мигание светодиодов LED1 и LED2: 1 раз - коррекции
не было, 3 раза - была проведена коррекция.
4) Выключить питание и установить переключатель SW1-4 в положение OFF.
5) Включить питание.
Примечание:
Эта функция не будет работать, если удалена перемычка JGO на плате инвертора.
фреонопровод фреонопровод
сигнальная
линия
сигнальная
линия
внутренний блок А
внутренний блок А
внутренний блок В
внутренний блок В
Правильно
Неправильно
A
B
A
B
A
B
A
B
наружный блок
наружный блок
A
B
A
B
ON
фреонопровод
сигнальная
линия
внутренний блок А
внутренний блок В
Неправильно
наружный блок
SW1
LED1(КРА)
1 раз
3 раза
LED2(ЖЕЛ)
1 раз
3 раза
Количество миганий
Межблочные линии
связи
коррекция не производилась
скорректирована
MXZ-4A80VA- , MXZ-5A100VA
E2
Убедитесь, что запорные вентили открыты, фреонопроводы не засорены и не деформированы.
6) Нажмите кнопку для оотмены режима проверки соответствия.
SW871
LED1(КРА)
включен
Светодиодная индикация в процессе проверки соответствия соединений:
Светодиодная индикация по окончании процесса проверки соответствия соединений:
Светодиодная индикация после отмены процесса проверки соответствия соединений:
LED2(ЖЕЛ)
включен
LED3(ЗЕЛ)
мигает
LED1(КРА)
включен
включен включен выключен
выключен включен
мигает мигает мигает
LED2(ЖЕЛ)
другие варианты индикации
LED3(ЗЕЛ)
LED1(КРА) LED2(ЖЕЛ) LED3(ЗЕЛ)
Завершено (успешно определено)
Не может быть скорректировано
См. инструкцию, расположенную на сервиной панели.
Индикация
SW871
Описание функции:
Данная функция предназначена для определения соответствия соединений фреонопроводов и сигнальных линий. При
обнаружении несоответствия производится автоматическое восстановление правильности соединений (программно).
Для проверки правильности соединений потребуется включить один из внутренних блоков на 30 минут.
В некоторых случаях режим не может определить правильность: например, при утечке хладагента, при закрытых
вентилях наружного блока, при неисправности расширительных вентилей и т.п.
как задействовать эту функцию
1) Убедитесь, что температура наружного воздуха выше 0°. При более низкой
температуре данная функция не работает.
2) Убедитесь, что открыты газовый и жидкостной вентили на наружном блоке
полностью открыты.
3) Проверьте правильность подключения межблочного кабеля.
4) Включите питание и подождите как минимум 1 минуту.
5) Нажмите кнопку SW871 на плате упавления наружного блока.
