Технические данные М-серия (R410A)
MUZ-GE/GA VA
НБ - инв -
323
8. Рабочие характеристики
Рабочие характеристики, указанные в спецификации, справедливы только для следующих условий тестирования:
охлаждение: в помещении DB 27ºС, WB 19ºС, снаружи DB 35ºС, WB 24ºС
обогрев: в помещении DB 20ºС, WB 15ºС, снаружи DB 7ºС, WB 6ºС
длина магистрали 5 м
В этом разделе собрана информация, позволяющая уточнить рабочие характеристики при реальных условиях
эксплуатации.
(1) Гарантированный диапазон напряжения питания:
207 ~ 253 В, 50 Гц
(2)Расход воздуха
Расход воздуха внутреннего блока должен быть максимальным.
(3) Основные измерения
(1) Температура воздуха, входящего во внутренний блок (по мокрому термометру): °C WB
(2) Температура воздуха, выходящего из внутреннего блока (по мокрому термометру): °C WB
(3) Температура воздуха, входящего в наружный блок (по сухому термометру): °C DB
(4) Потребляемая мощность: W
(5) Температура воздуха, входящего во внутренний блок (по сухому термометру): °C DB
(6) Температура воздуха, входящего в наружный блок (по мокрому термометру): °C WB
(7) Потребляемая мощность: W
Каждый из приведенных ниже графиков имеет вертикальную ось “Разность температур по сухому (по мокрому)
термометру”. В данном случае это означает разность соответствующих температур на входе и выходе
внутреннего блока.
}
}
охлаждение
обогрев

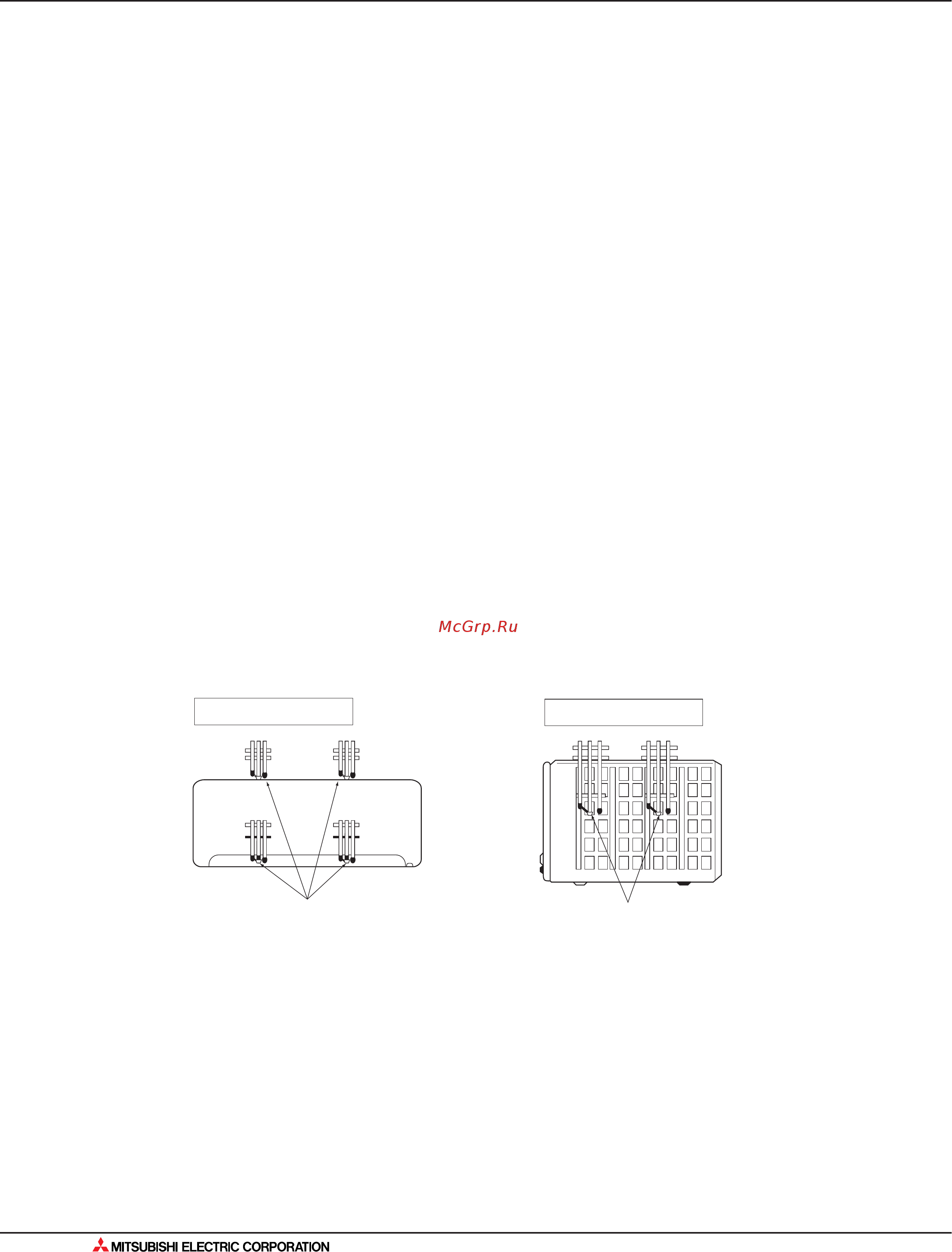

Как производить измерения
внутренний блок
наружный блок
Мокрый и сухой термометры
ВИД СПЕРЕДИ
Мокрый и сухой термометры
ВИД СЗАДИ
1. Следует установить как минимум два комплекта термометров, каждый из которых содержит сухой и мокрый, на входе
воздуха во внутренний блок, и два комплекта - на выходе воздуха. Термометры должны быть установлены в точках с
максимальной скоростью воздушного потока.
2. Аналогично установите два комплекта на входе воздуха в наружный блок. Следите, чтобы на термометры не
попадали прямые солнечные лучи.
3. Проверьте, что воздушный фильтр внутреннего блока чистый.
4. Откройте окна и двери в помещении.
5. Нажмите кнопку принудительного включения один (два) раза для включения режима Охлаждение (Обогрев)
6. После стабилизации режима работы (около 15 минут) снимите показания термометров и расчитайте
соответствующие средние значения.
7. Через 10 минут после этого повторите измерения и убедитесь, что значения не изменились.
