Технические данные М-серия (R410A)
MUZ-GE/GA VA
НБ - инв -
359
12. Поиск неисправности
6. Алгоритмы поиска неисправности: MUZ-GE25/35/42/50VA (продолжение)

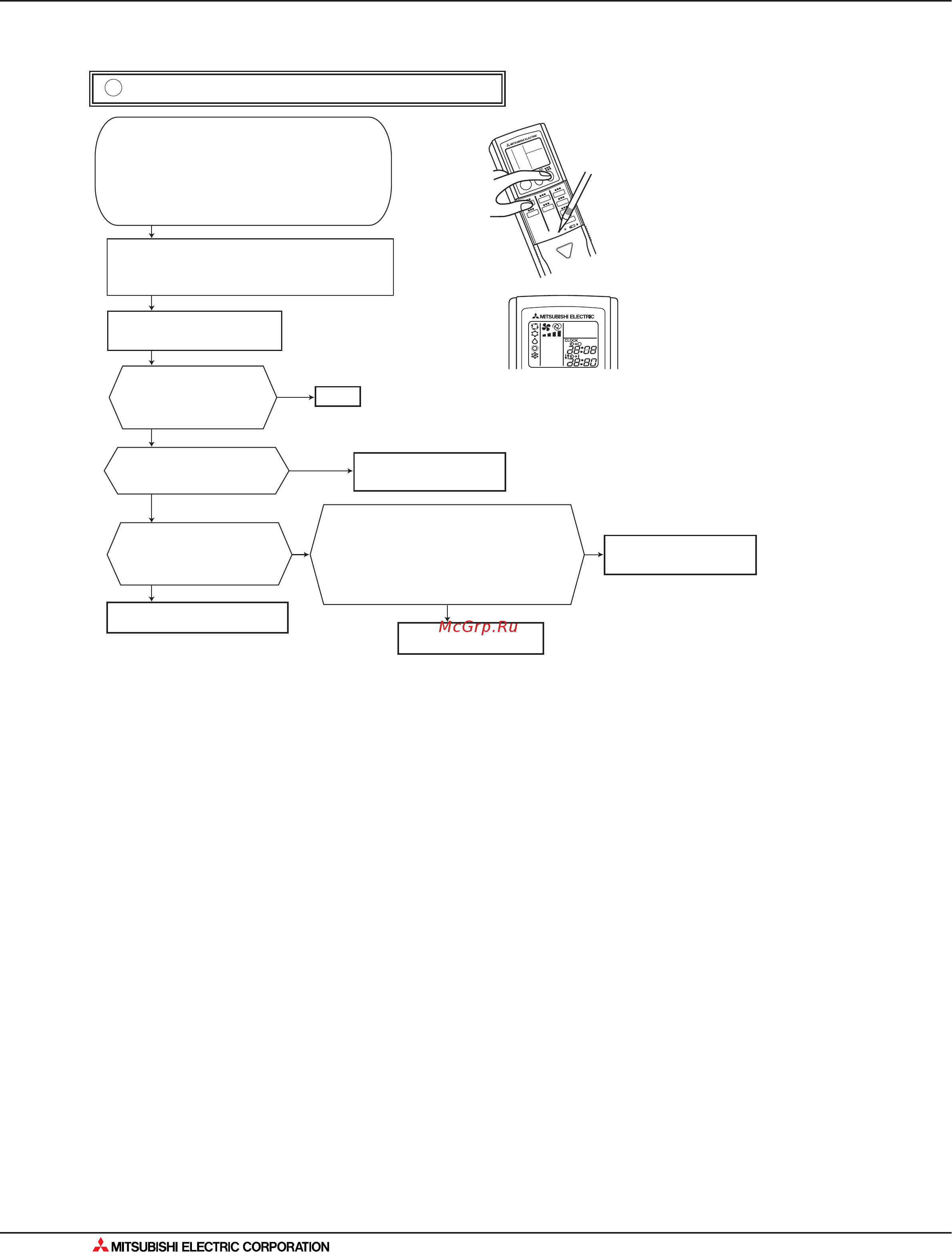

Проверка расширительного вентиля (LEV)
L
Неудовлетворительное охлаждение/обогрев
Замените приводной двигатель
клапана
Примечание
После проверки расширительного вентиля выполните следующее:
1) Выключите и снова включите напряжение питания.
2) Нажмите кнопку “Reset” на пульте управления.
Нажмите кнопку вкл/выкл (ON/OFF) на пульте
управления - должен быть слышен одиночный
подтверждающий звуковой сигнал из внутреннего
блока.
Расширительный вентиль
устанавливается в полностью
открытое положение.
Проверьте крепление
приводного двигателя на
вентиле.
Ok
Должен быть слышен
кликающий звук вентиля и
чувствоваться его
вибрация.
Проверьте сопротивление
обмоток приводного двигателя.
См. раздел “Характеристики
основных компонентов”
Измерьте аналоговым (стрелочным)
вольтметром напряжение между контактами
разъема CN724 на плате инвертора:
1) 3(-) и 1(+)
2) 4(-) и 1(+)
3) 5(-) и 1(+)
4) 6(-) и 1(+)
Должно быть 3-5 В перем. тока.
нет
да
да
да
нет
Замените
расширительный вентиль
да
нет
нет
Правильно закрепите
приводной двигатель на
вентиле.
Замените плату
инвертора
Включите питание
1) Удерживая нажатыми кнопку выбора режима
“MODE” и кнопку “TOO COOL”, нажмите “RESET”.
2) Сначала отпустите кнопку “RESET” и после
полного включения жк-экрана в течении 3 сек,
отпустите кнопки “MODE” и “TOO COOL”.
1 Удерживая нажатыми кнопку выбора режима
“MODE” и кнопку “TOO COOL”, нажмите “RESET”.
2 Сначала отпустите кнопку “RESET” и после полного
включения жк-экрана в течении 3 сек, отпустите
кнопки “MODE” и “TOO COOL”.
