10. Сервисные функции
1. Дополнительные функции, активируемые на плате наружного блока.
а) Фиксация режима работы наружного блока: охлаждение/осушение или обогрев.
б) Снижение шума наружного блока.
cнижение шума
наружного блока
в) Предварительный прогрев компрессора (MXZ-2A, MXZ-4A80VA-E2, MXZ-5A100VA)
как задействовать эту функцию
как задействовать эту функцию
Описание функции:
Данная функция предназначена для фиксации режима
работы наружного блока: охлаждение/осушение
(например, ЛЕТО) или обогрев (ЗИМА). Для реализации
потребуется сделать некоторые установки на наружном
блоке. После этого работа наружного блока в противо-
положном режиме будет не возможна.
При активации следует поставить в известность
заказчика.
Описание функции:
Данная функция предназначена для улучшения условий запуска компрессора при низких температурах наружного
воздуха. Инвертор подает на компрессор управляющее напряжение, амплитуда и частота которого недостаточна для
запуска двигателя и вращения ротора. При остановленном роторе происходит разогрев компрессора статорными
обмотками электродвигателя. В этом режиме компрессор потребляет около 50 Вт.
Отключение предварительного прогрева компрессора
1) Выключите питание.
2) Установите переключатель номер 4 на блоке переключателей SW2 на плате управления наружного блока в положе-
ние ON для того, чтобы задействовать эту функцию (модели MXZ-4A80VA-E2, MXZ-5A100VA).
3) Удалите перемычку JK на плате инвертора наружного блока (модели MXZ-2A).
4) Включите питание.
Примечание:
Предварительный прогрев компрессора невозможен при отключенном автоматическом выключателе.
1) Выключите питание
2) Установите переключатель номер 2 на блоке
переключателей SW1 в положение ON для того, чтобы
задействовать функцию.
3) Переключателем номер 1 на блоке переключателей
SW1 выберите какой из режимов фиксировать:
охлаждение/осушение или обогрев. См. рисунок
справа.
4) Включите питание.
охлаждение
или
осушение
обогрев
Описание функции:
Данная функция предназначена для снижения уровня шума наружного блока при частичной
загрузке, например, ночью в режиме охлаждения. Следует помнить, что при включении этой
функции максимальная производительность (охлаждение или обогрев) будет ограничена.

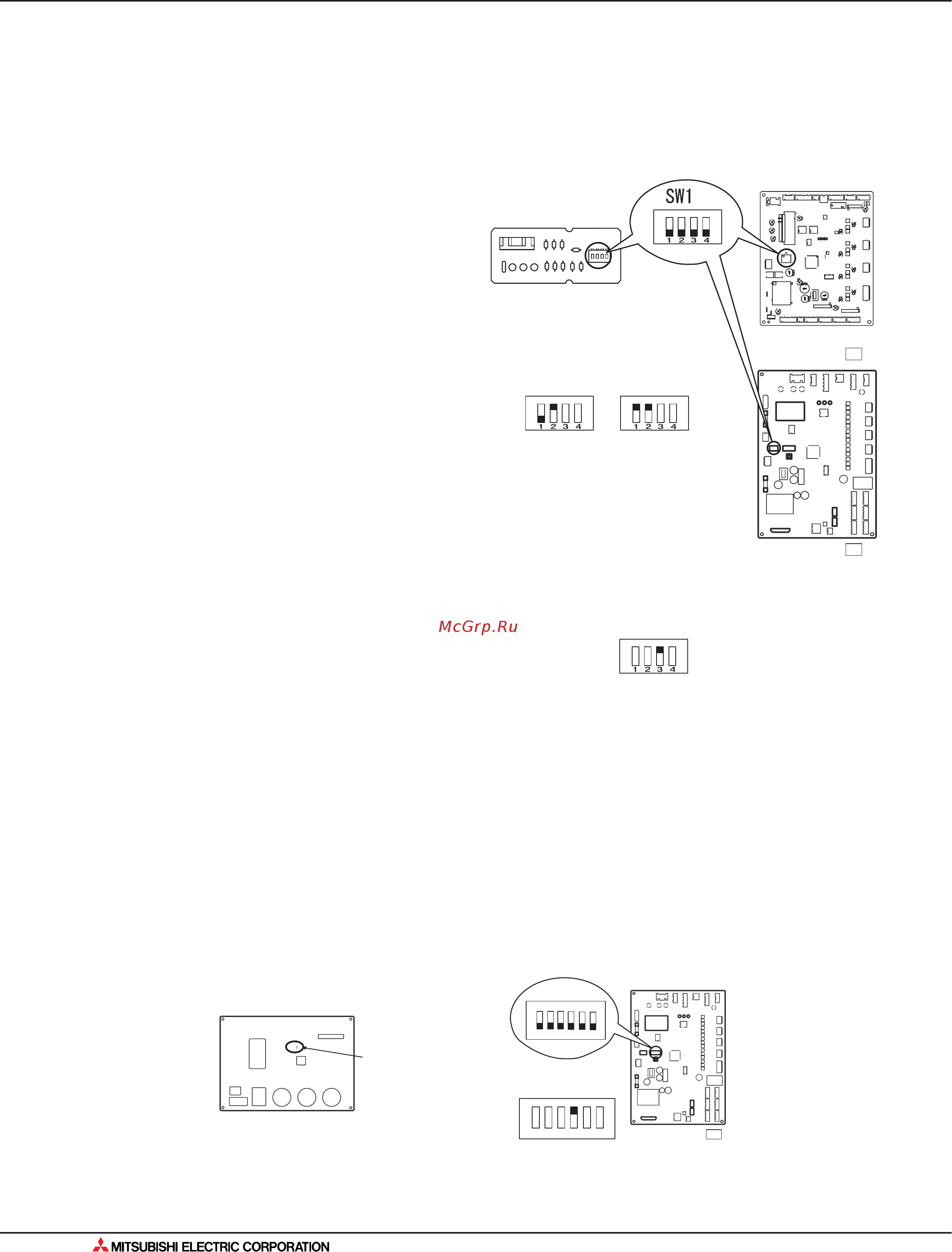

1) Выключите питание
2) Установите переключатель номер 3 на блоке
переключателей SW1 в положение ON для того, чтобы
задействовать эту функцию.
3) Включите питание.
MXZ-2A30VA
MXZ-2A40VA
MXZ-2A52VA
MXZ-3A54VA
MXZ-4A71VA
MXZ-4A80VA
MXZ-5A10VA
ON
ON
MXZ-2A30/2A40/2A52
ON
MXZ-4A80VA- E2
MXZ-5A100VA
SW2
SW1
SW871
MXZ-3A54/4A71VA
MXZ-4A80VA-
E1
ON
ON
SW2
SW1
SW871
ON
SW2
12345
6
ON
SW2
123456
MXZ-4A80VA-
E2
MXZ-5A100VA
Режим предварительного
прогрева отключен
MXZ-2A
JK
JK
