Mitsubishi Electric MUH-GA35VB [468/562] Поиск неисправности
![Mitsubishi Electric SEZ-KD60VA [468/562] Поиск неисправности](/views2/1519556/page468/bg1d4.png)
Технические данные М-серия (R410A)
MXZ-2A ... 5A VA
НБ - инв -
467
11. Поиск неисправности
8. Контрольные точки
{
220В, 50Гц
вход
220В, 50Гц
вход
{
{
CN901
к плате
управления
F64 предохранитель
2A/250В
F64 предохранитель
2A/250В
F65 предохранитель
6.3A/250В
F911 предохранитель
1A/250В

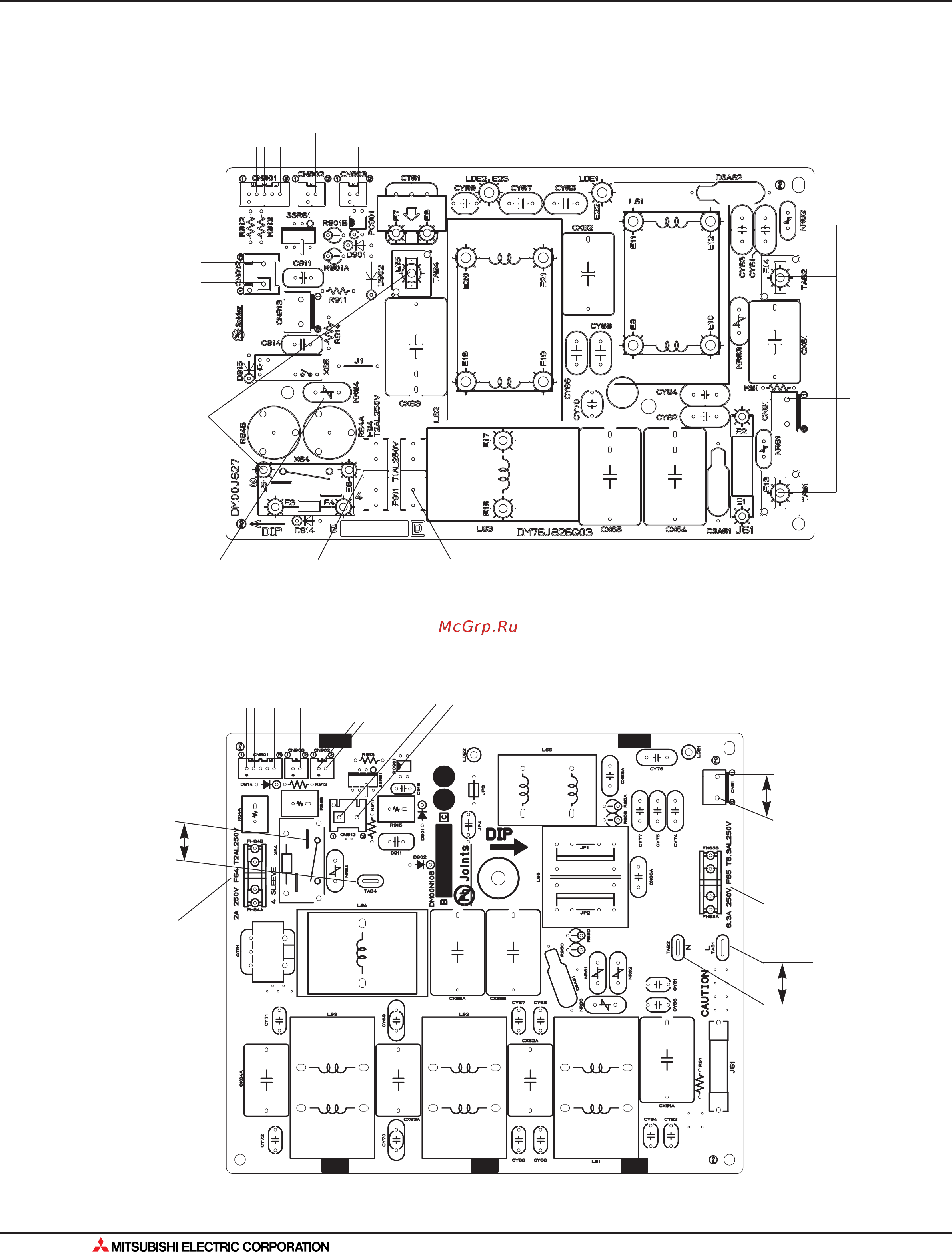

Плата фильтра помех
MXZ-3A54VA, MXZ-4A71VA, MXZ-4A80VA-E1
Плата фильтра помех
MXZ-4A80VA-E2, MXZ-5A100VA
CN902
к плате
питания
CN903
к плате
питания
CN901
к плате
управления
CN902
к плате
питания
CN903
к плате
питания
{
220В, 50Гц
выход
220В, 50Гц
выход
NR64 варистор
CN912
катушка 4-х
ходового
клапана
220В перем. тока
CN912
катушка 4-х ходового
клапана (220В перем. тока)
220В, 50Гц
выход
220В, 50Гц
выход
{
{
{
