Технические данные М-серия (R410A)
MXZ-8A140VA
НБ - инв -
518
9. Методика проверки компонентов

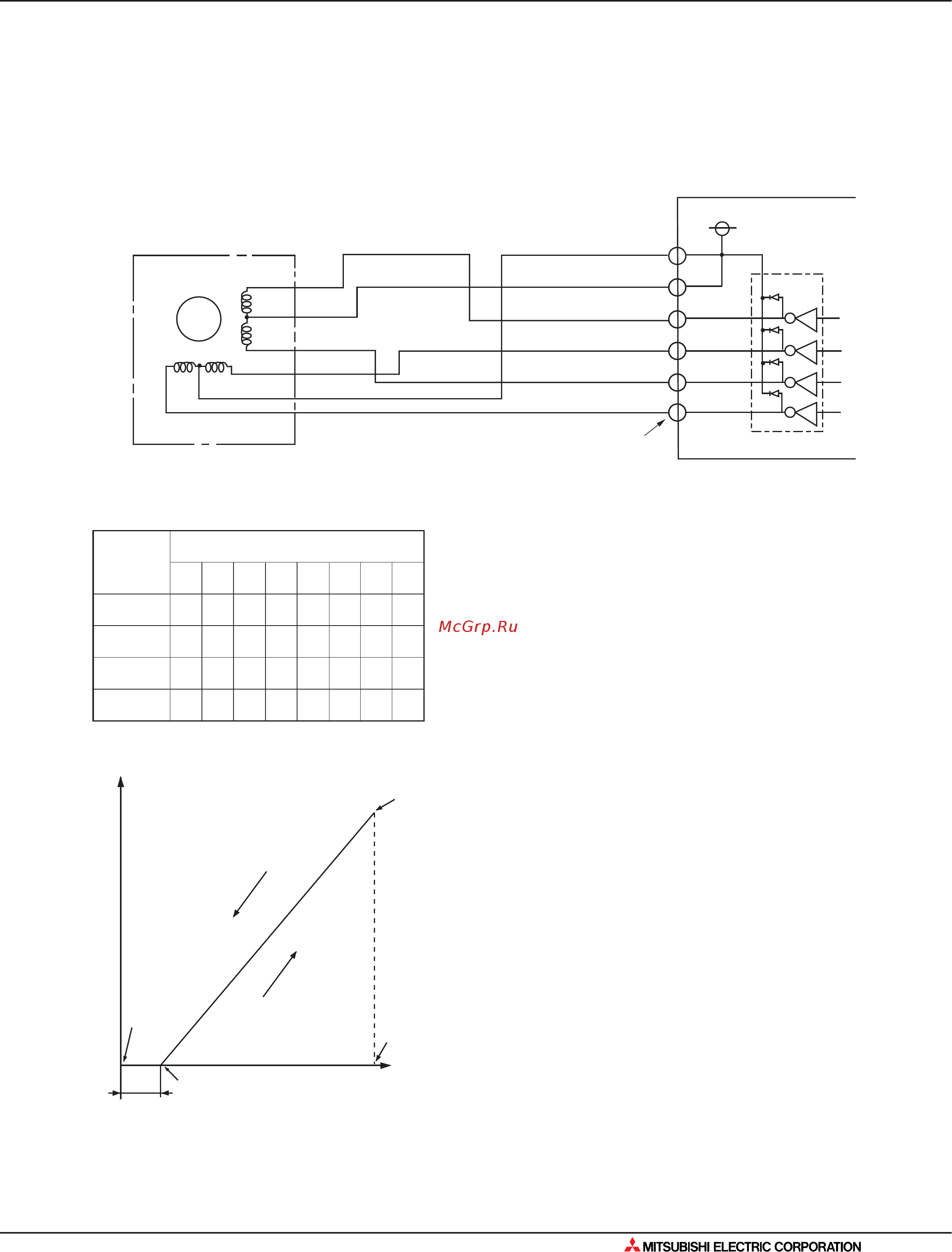

3. Проверка расширительных вентилей (блока-распределителя)
<Выходной импульсный сигнал и работа вентиля>
(2) Управление вентилем
A
B
C
Открытие
закрыт (около 32 импульсов)
Количество импульсов
500 импульсов
полное открытие
Закрытие
Положение иглы вентиля (производительность)
Открытие вентиля : 8 7 6 5 4 3 2 1 8
Закрытие вентиля : 1 2 3 4 5 6 7 8 1
На двигатель подаются комбинации импульсов в следующих
последовательностях:
*1. Если управление клапаном отсутствует, то на всех фазных
выходах OFF (выкл).
Расширительный вентиль
M
1
6
ф4
ф4
ф3
ф2
ф1
2
1
КРА
КОР
СИН
ОРА
ЖЕЛ
БЕЛ
3
4
5
6
Разъем LEV-A
LEV-B
LEV-C
LEV-D
LEV-E
DC12В
Плата управления
блока-распределиттеля
выходной
каскад
ф3
ф2
ф1
3
2
5
4
(1) Общие сведения
• Поступательное движение иглы линейного расширительного вентиля осуществляется за счет шагового электродви-
гателя, на который подается импульсное напряжение с платы управления блока-распределителя.
• Положение иглы вентиля определяется количесвом поступивших импульсов.
Соединение шагового электродвигателя с платой управления.
1
ON
OFF
OFF
OFF
ON
ON
OFF
OFF
OFF
ON
OFF
OFF
OFF
ON
ON
OFF
ф1
Выход
(фазы)
Выход
ф2
ф3
ф4
234
5678
OFF
OFF
ON
OFF
OFF
OFF
ON
ON
OFF
OFF
OFF
ON
ON
OFF
OFF
ON
* После включения питания на двигатель подается сигнал
закрытия 700 импульсов для установки иглы в положение
А (около 20 секунд).
Если игла клапана движется плавно - участок В-С, то шума
и вибрации нет. На участке А-В или после упора иглы в
седло - точка А, должен быть слышен кликающий звук.
Если звука нет, то это означает неисправность двигателя
или соединений.
Для контроля шума вентиля удобно использовать отвертку
, приложив ручку к уху, а стержень установив на вентиль.
