Технические данные М-серия (R410A)
MXZ-2A ... 5A VA
НБ - инв -
471
13. Опции

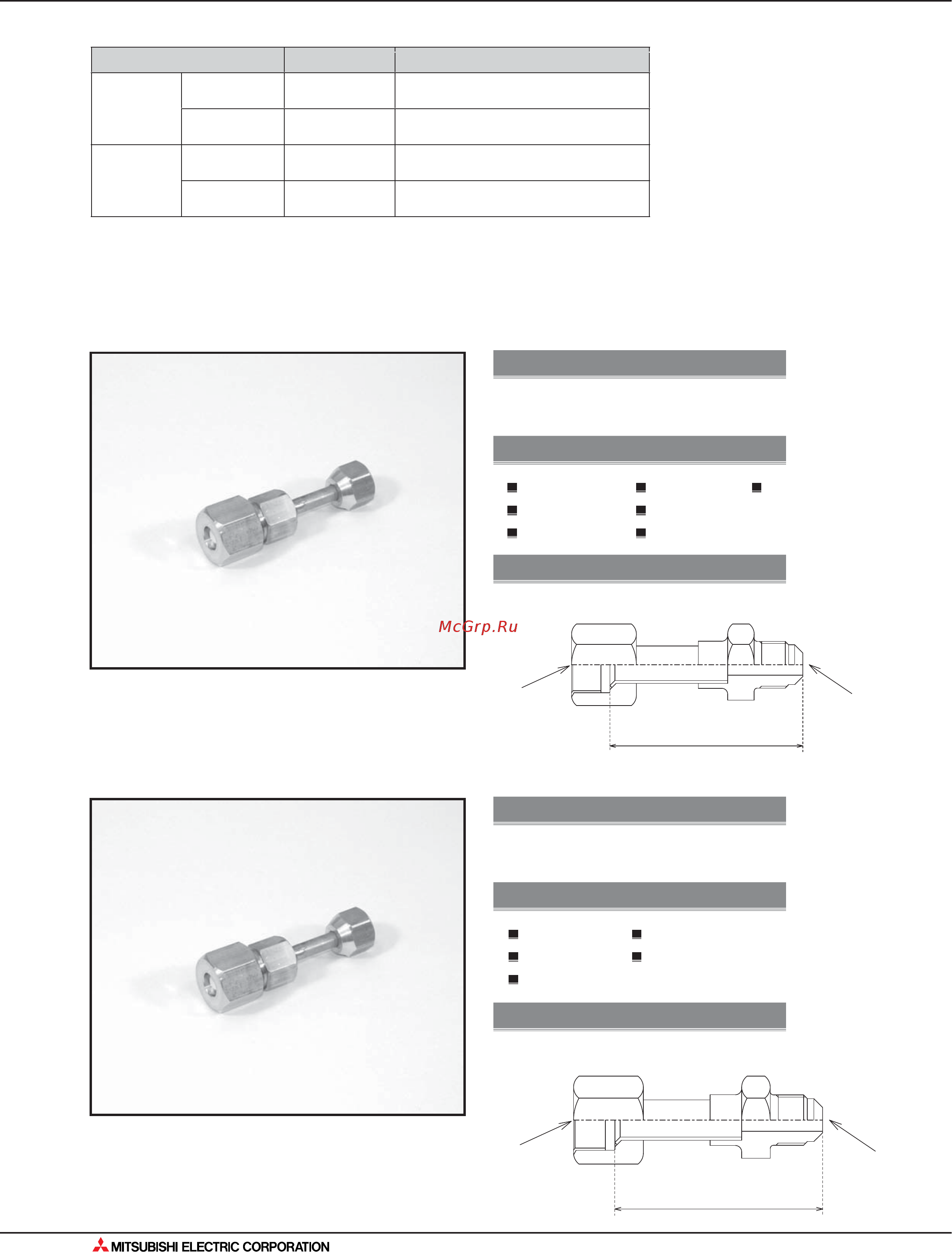

12. Диапазон рабочих температур
MXZ-2A/3A/4A/5A VA
Охлаждение
верхнее
ограничение
нижнее
ограничение
верхнее
ограничение
нижнее
ограничение
Нагрев
Снаружи
32°C DB
23°C WB
43°C DB
—
21°C DB
15°C WB
-10°C DB
—
27°C DB
—
24°C DB
20°C DB
—
-15°C DB
В помещении
Примечание:
1) DB - температура по сухому термометру, WB - температура по мокрому термометру.
Описание
Применяется в моделях
Размеры
Переходник применяется для стыковки труб и штуцеров разных
диаметров.
1. MAC-A454JP Переходник 3/8 → 1/2
ед. изм. - мм
Размеры
ед. изм. - мм
Описание
Применяется в моделях
Переходник применяется для стыковки труб и штуцеров разных
диаметров.
2. MAC-A455JP Переходник 1/2 → 3/8
на фото: PAC-493PI
64
Φ9.52 (3/8")
Φ12.7 (1/2")
MXZ-3A54VA
MXZ-4A71VA
MXZ-4A80VA
MXZ-5A100VA
MXZ-8A140VA
PAC-AK30BC
PAC-AK50BC
на фото: PAC-493PI
MXZ-4A71VA
MXZ-4A80VA
MXZ-5A100VA
60.5
Φ12.7 (1/2")
Φ9.52 (3/8")
PAC-AK30BC
PAC-AK50BC
