Технические данные М-серия (R410A)
SLZ-KA VA
ВБ - инв -
215
1. Общая информация

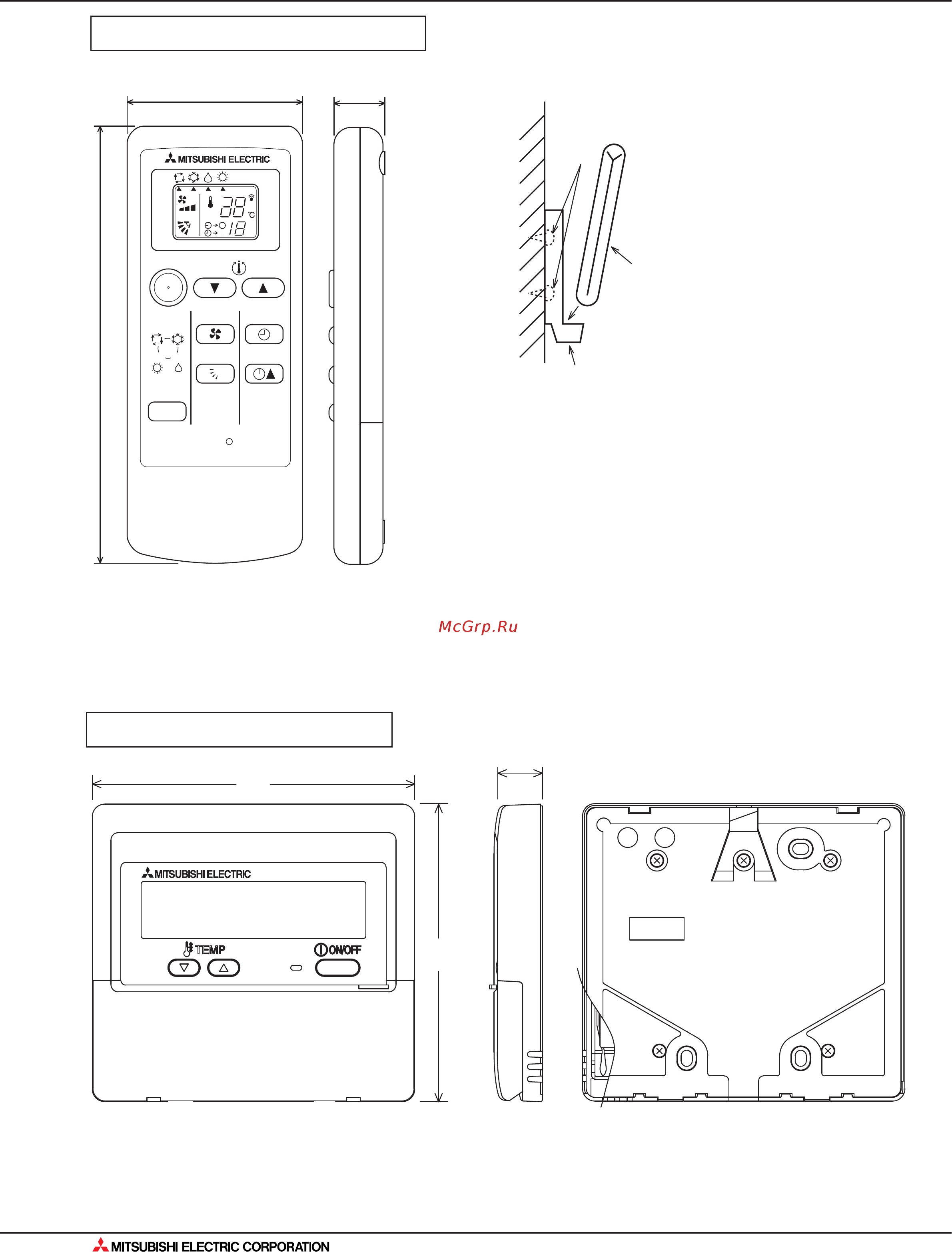

Беспроводной пульт управления
Место установки пульта управления:
• не располагать в зоне прямых солнечных лучей
• не располагать вблизи источников тепла
• не располагать в зоне холодных или горячих воздушных потоков
• выбирайте место удобное для управления
• рекомендуется устанавливать в недоступное для детей место
Способ крепления:
1 Закрепите держатель пульта управления на стене с помощью
двух саморезов.
2 Опустите нижний край пульта в держатель
A Беспроводной пульт
B Стена
C Держатель
D Саморезы
A
C
B
D
ON/OFF
RESET
TOO
WARM
TOO
COOL
MODE
AUTO COOL
DRY
HEAT
FAN
VANE
SELECT
TIME
h
57
17.5
0 4 1
Проводной пульт управления
130
0 2 1
19
• Зона действия пульта около 7м. Допускается отклонение от прямой,
соединяющей фотоприемник на декоративной панели и пульт, не более
чем 45 градусов.
Фотоприемник может плохо реагировать на пульт, если рядом
расположены флюоресцентные лампы или на него попадают прямые
солнечные лучи.
