Mitsubishi Electric MUH-GA35VB [226/562] Поиск неисправности
![Mitsubishi Electric MSH-GD80VB [226/562] Поиск неисправности](/views2/1519556/page226/bge2.png)
Технические данные М-серия (R410A)
SLZ-KA VA
ВБ - инв -
225
7. Поиск неисправности
0
10
20
30
40
50
-20 -10 0 10 20 30 40 50
Термисторы низкотемпературные
Температура, °С
Сопротивление, кОм

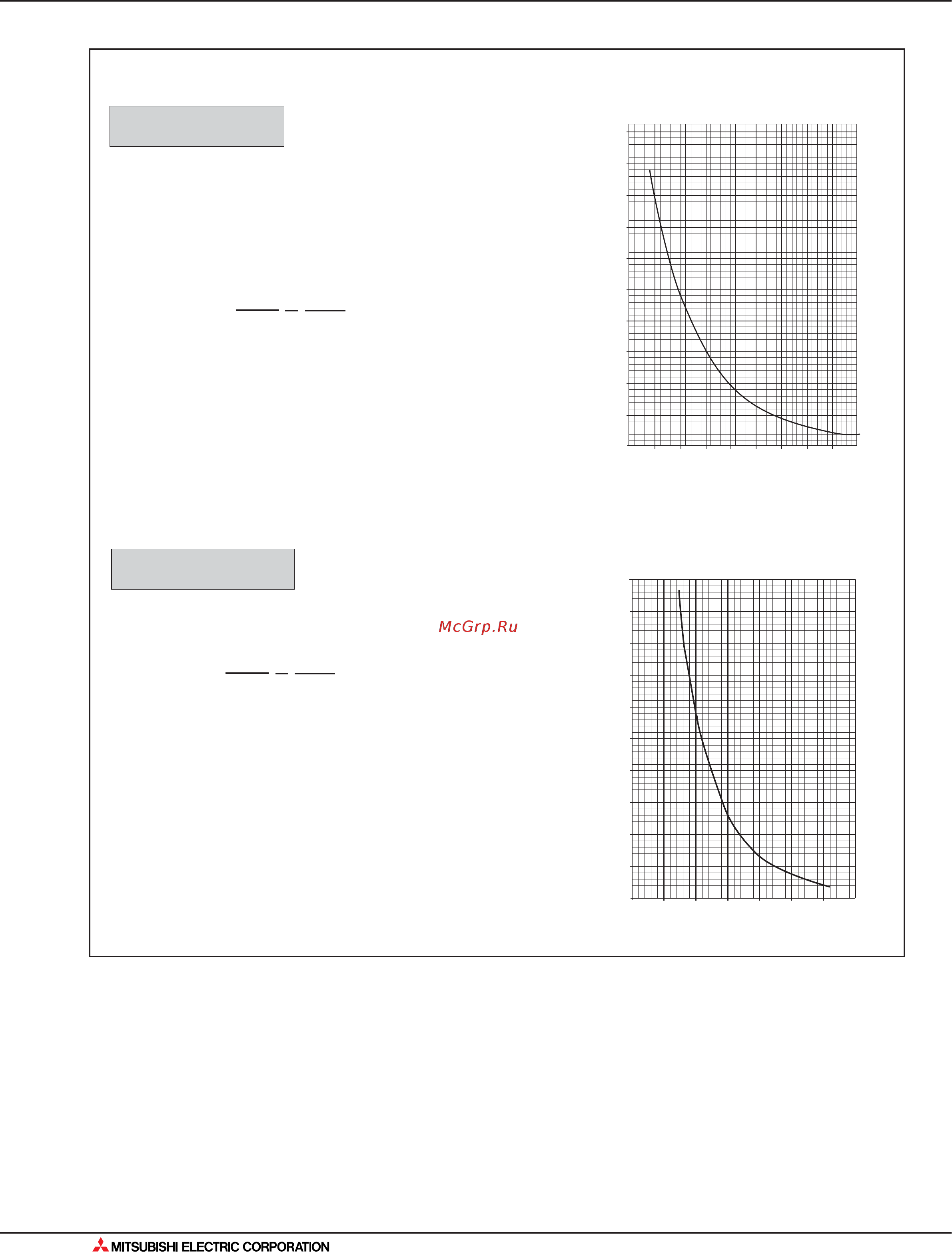

Зависимость сопротивления термисторов от температуры
• Термистор комнатной температуры (TH1)
•
Термистор на теплообменнкике: жидкость (TH2)
•
Термистор на теплообменнкике (TH5)
термистор R
0 =15кОм ± 3%
константа B=3480 ± 2%
Rt=15exp { 3480( ) }
0°C 15кОм
10°C 9.6кОм
20°C 6.3кОм
25°C 5.2кОм
30°C 4.3кОм
40°C 3.0кОм
Rt=6exp { 3390( ) }
0°C 6.0кОм
10°C 3.9кОм
20°C 2.6кОм
25°C 2.2кОм
30°C 1.8кОм
40°C 1.3кОм
60°C 0.6кОм
Термисторы
низкотемпературные
1
273+t
1
273
1
273+t
1
273
-20 0 20 40 60 80
Термистор дренажного датчика
Температура, °С
0
1
2
3
4
5
6
7
8
9
10
Сопротивление, кОм
Термистор дренажного
датчика
5. Характеристики основных компонентов
термистор R 0 =6.0кОм ± 5%
константа B=3390 ± 2%
