103
71.06199.02 - ES
INSTRUCCIONES PARA EL INSTALADOR

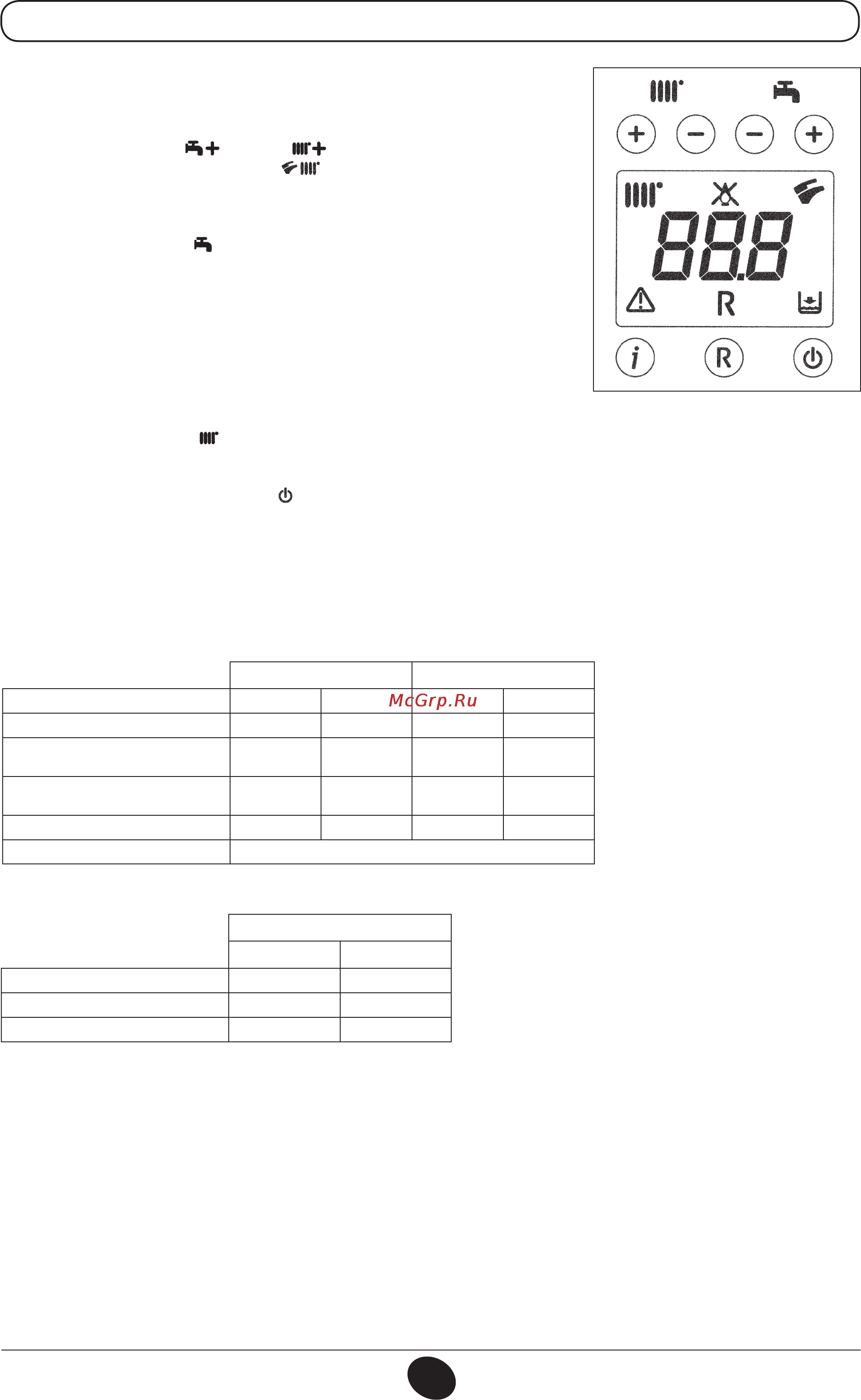

19.1 FUNCIÓN DE CALIBRADO DE LA VÁLVULA DEL GAS
Nota
La función se desactiva automáticamente después de un periodo de 15 minutos, al nal del cual la tarjeta electrónica vuelve
al estado de funcionamiento anterior a la activación de la función misma, o al alcanzar la temperatura máxima programada.
Para facilitar las operaciones de calibrado de la válvula del gas, es posible se-
leccionar la función de calibrado directamente en el panel de mandos de la
caldera, actuando como se explica a continuación:
a)
pulsar a la vez la tecla y la tecla durante al menos 6 segundos;
b) tras unos 6 segundos, los símbolos parpadean;
c) la pantalla visualiza, con un intervalo de 1 segundo, “100” y la temperatura
de impulsión.
En esta fase, la caldera funciona con la máxima potencia de calefacción (100%).
d) Pulsando las teclas +/- es posible seleccionar instantáneamente (100% o
0%) la potencia de la caldera;
e)
Regular el tornillo “Pmax/Pmin” (gura 10) hasta obtener el valor de presión
que se indica en la Tabla 1.
Para regular la presión en la potencia máxima, actuar sobre el tornillo “Pmax”
(g. 10), girándolo en sentido horario para aumentar la presión en el quemador
o en sentido antihorario para reducirla.
Para regular la presión en la potencia mínima, actuar sobre el tornillo “Pmin” (g.
10), girándolo en sentido antihorario para aumentar la presión en el quemador
o en sentido horario para reducirla.
f)
pulsando las teclas +/- es posible seleccionar gradualmente el nivel de
potencia deseado (intervalo = 1%).
Para salir de la función, pulsar la tecla
.
0805_2302 / 1002_1201
Consumo 15°C-1013 mbar
24 BIC FF - 24 BIC
G20 G31
Potencia nominal
2,73 m
3
/h 2,00 kg/h
Potencia reducida
1,26 m
3
/h 0,92 kg/h
p.c.i.
34,02 MJ/m
3
46,34 MJ/kg
Tabla 2
* 1 mbar = 10,197 mmH
2
O
Tabla de inyectores quemador
24 BIC FF 24 BIC
tipo de gas G20 G31 G20 G31
diámetro inyectores (mm) 1,18 0,69 1,18 0,69
Presión quemador (mbar*)
POTENCIA REDUCIDA
1,7 6,9 1,6 6,6
Presión quemador (mbar*)
POTENCIA NOMINAL
7,8 24,7 7,5 18,1
Diámetro diafragma gas (mm) 4,2 3,5 4,2 3,5
N° inyectores 18
Tabla 1
