198
71.06199.02 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
33. DEMONTAREA ANODULUI DE PE BOILER
Vericaţi anual starea anodului de magneziu (înainte de începerea
lucrărilor goliţi circuitul boilerului cu ajutorul robinetului de
golire respectiv).
Pentru demontarea anodului, îndepărtaţi clema de xare a sondei
boilerului, extrageţi sonda, apoi, cu o cheie de 27 mm (A), slăbiţi
piuliţa suportului anodului.
CG_2341 / 1103_2303
A
ATENŢIE

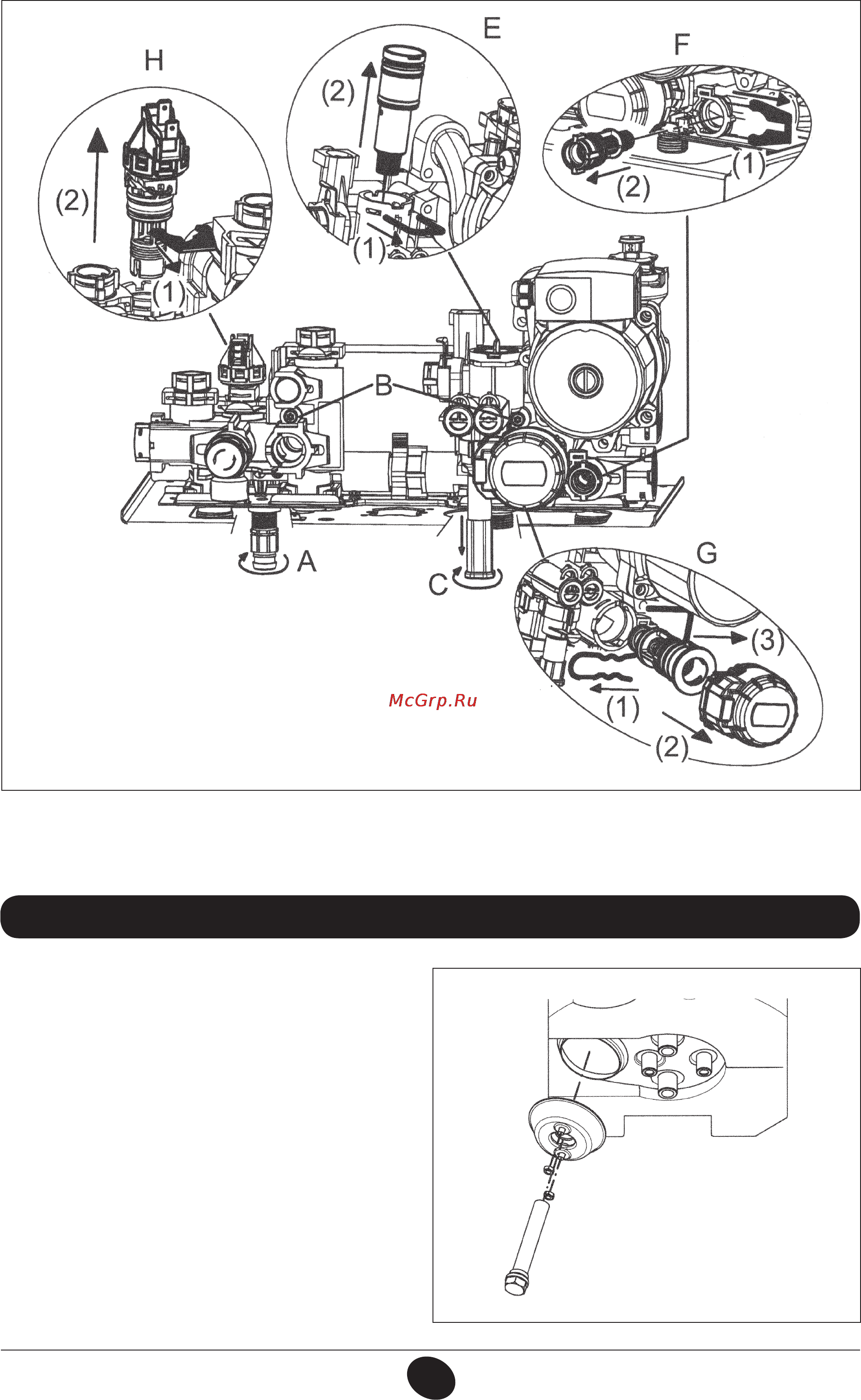

Demontaţi părţile componente ale grupului hidraulic cu maximă atenţie. Nu utilizaţi unelte ascuţite şi nu aplicaţi o forţă excesivă pentru
a îndepărta clipurile de xare.
Figura 15
CG_2326 / 1103_0401
