195
71.06199.02 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI

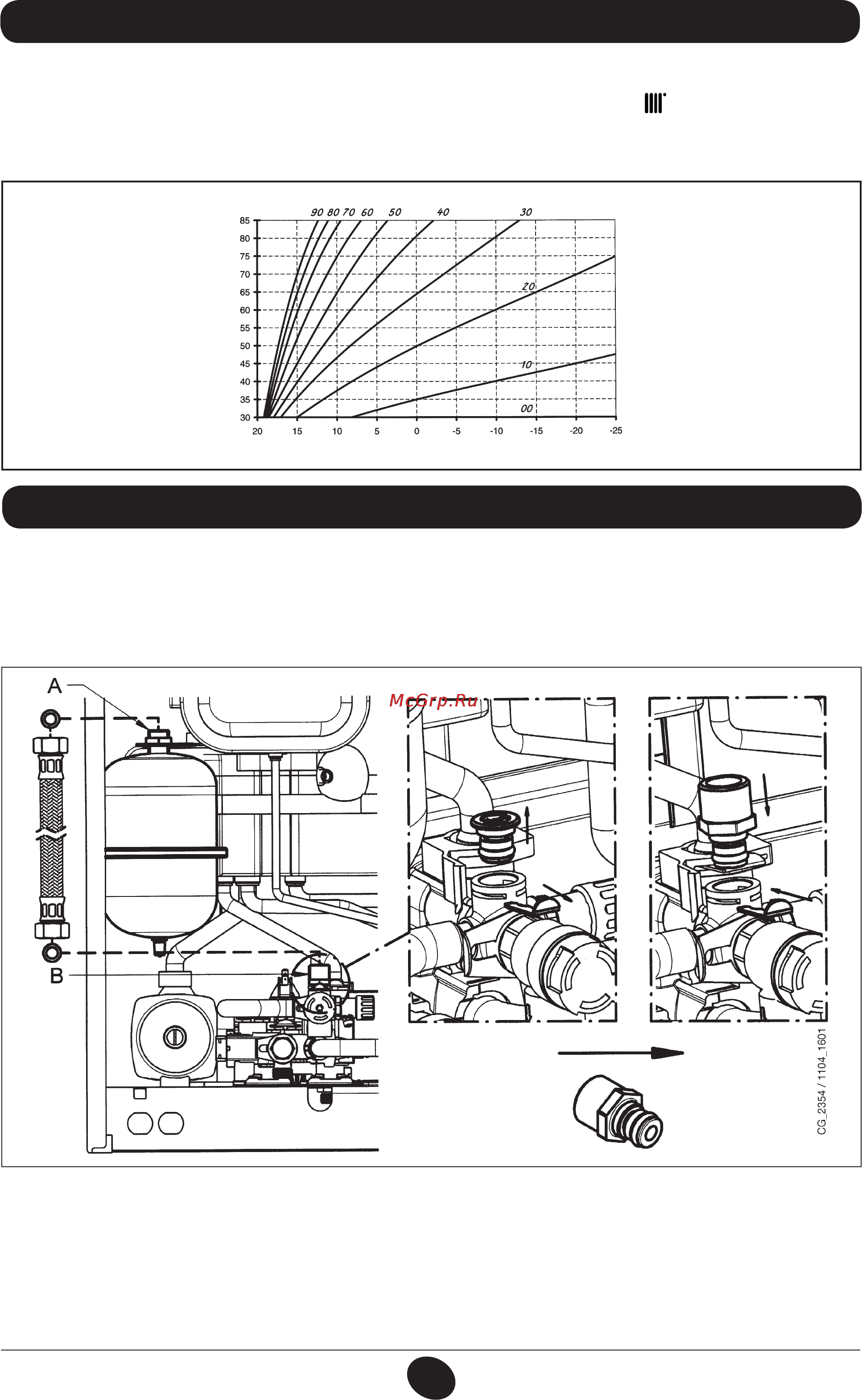

26. CONECTAREA SONDEI EXTERNE
Printre cablurile care ies din panou sunt două cabluri de culoare ROŞIE dotate cu conectori de tip faston. Conectaţi sonda externă la
capetele acestor două cabluri.
Cu sonda externă conectată, este posibilă modicarea curbei “kt” (Gracul 2), prin apăsarea tastelor
..
NOTĂ: În cazul instalării într-o locuinţă medie (bună izolaţie perimetrală, instalaţie de încălzire cu radiatoare) se recomandă setarea
curbei climatice “kt” la valoarea “25”.
TM = Domeniu de temperaturi tur
Te = temperatură exterioară
Gracul 2
TM
Te
Curbe “kt”
1012_0501
Kit vas de expansiune constituit din:
- 1 vas de expansiune din oţel inox;
- 1 suport pentru vasul de expansiune;
- 1 niplu G1/2”;
- 1 contrapiuliţă;
- 1 tub de legătură exibil.
27. VAS DE EXPANSIUNE PENTRU CIRCUITUL DE APĂ MENAJERĂ (ACCESORIU FURNIZAT LA CERERE)
Conectaţi tubul exibil (livrat ca accesoriu în kitul vasului de expansiune) la cele două racorduri A şi B, după cum se arată în gura.
Montarea vasului de expansiune pentru apa caldă menajeră este recomandată în cazurile în care:
- presiunea din apeduct sau din sistemul hidrofor atinge valori care impun necesitatea instalării unui reductor de presiune (presiune
mai mare de 4 bari);
- pe reţeaua de apă rece este instalată o supapă de sens;
- lungimea reţelei de apă rece este insucientă pentru expansiunea apei din boiler.
