217
71.06199.02 EL
ΟΗΓΙΕΣ ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ
17. ΗΛΕΚΤΡΙΚΗ ΣΥΝΕΣΗ
18. ΣΥΝΕΣΗ ΤΟΥ ΘΕΡΜΟΣΤΑΤΗ ΜΑΤΙΟΥ
• ανοίξτε τη βάση ακροδεκτών τροφοδοσίας (εικόνα 9) όπως περιγράφεται στο προηγούμενο κεφάλαιο
• βγάλτε το βραχυκυκλωτήρα από τους ακροδέκτες (1) και (2)
• περάστε το διπολικό καλώδιο από τον οδηγό καλωδίου και συνδέστε το στους δύο ακροδέκτες.
Η ηλεκτρική ασφάλεια της συσκευής επιτυγχάνεται μόνον όταν συνδεθεί σωστά σε αποτελεσματική εγκατάσταση γείωσης, σύμφωνα
με τους ισχύοντες κανονισμούς ασφαλείας για τις εγκαταστάσεις.
Ο λέβητας πρέπει να συνδεθεί με μονοφασικό δίκτυο τροφοδοσίας 230 V μονοφασικά + γείωση μέσω του διατιθέμενου τριπολικού
καλωδίου τηρώντας την πολικότητα ΓΡΑΜΜΗ-ΟΥΔΕΤΕΡΟ .
Η σύνδεση πρέπει να γίνεται έσω διπολικού διακόπτη ε άνοιγα επαφών τουλάχιστον 3 mm. Σε περίπτωση αντικατάστασης του
ηλεκτρικού καλωδίου πρέπει να χρησιμοποιηθεί εναρμονισμένο καλώδιο “HAR H05 VV-F” 3x0,75 mm
2
με μέγιστη διάμετρο 8 mm.
…Πρόσβαση στη βάση ακροδεκτών τροφοδοσία
• Διακόψτε την τάση στο λέβητα μέσω του διπολικού διακόπτη.
• ξεβιδώστε τις δύο βίδες στερέωσης του πίνακα χειριστηρίων στο λέβητα
• γυρίστε τον πίνακα χειριστηρίων
• βγάλτε το καπάκι για να αποκτήσετε πρόσβαση στις ηλεκτρικές συνδέσεις (εικόνα 9).
Η ασφάλεια ταχείας τήξεως των 2Α είναι ενσωματωμένη στη βάση ακροδεκτών τροφοδοσίας (βγάλτε τη μαύρη ασφαλειοθήκη για τον
έλεγχο ή την αντικατάσταση).
ΣΗΜΑΝΤΙΚΟ: τηρήστε την πολικότητα σε τροφοδοσία L (ΓΡΑΜΜΗ) - N (ΟΥΔΕΤΕΡΟ).
(L) = Γραή (καφέ)
(N) = Ουδέτερο (γαλάζιο)
= Γείωση (κιτρινο-πράσινο)
(1) (2) = Επαφή για θεροστάτη περιβάλλοντο

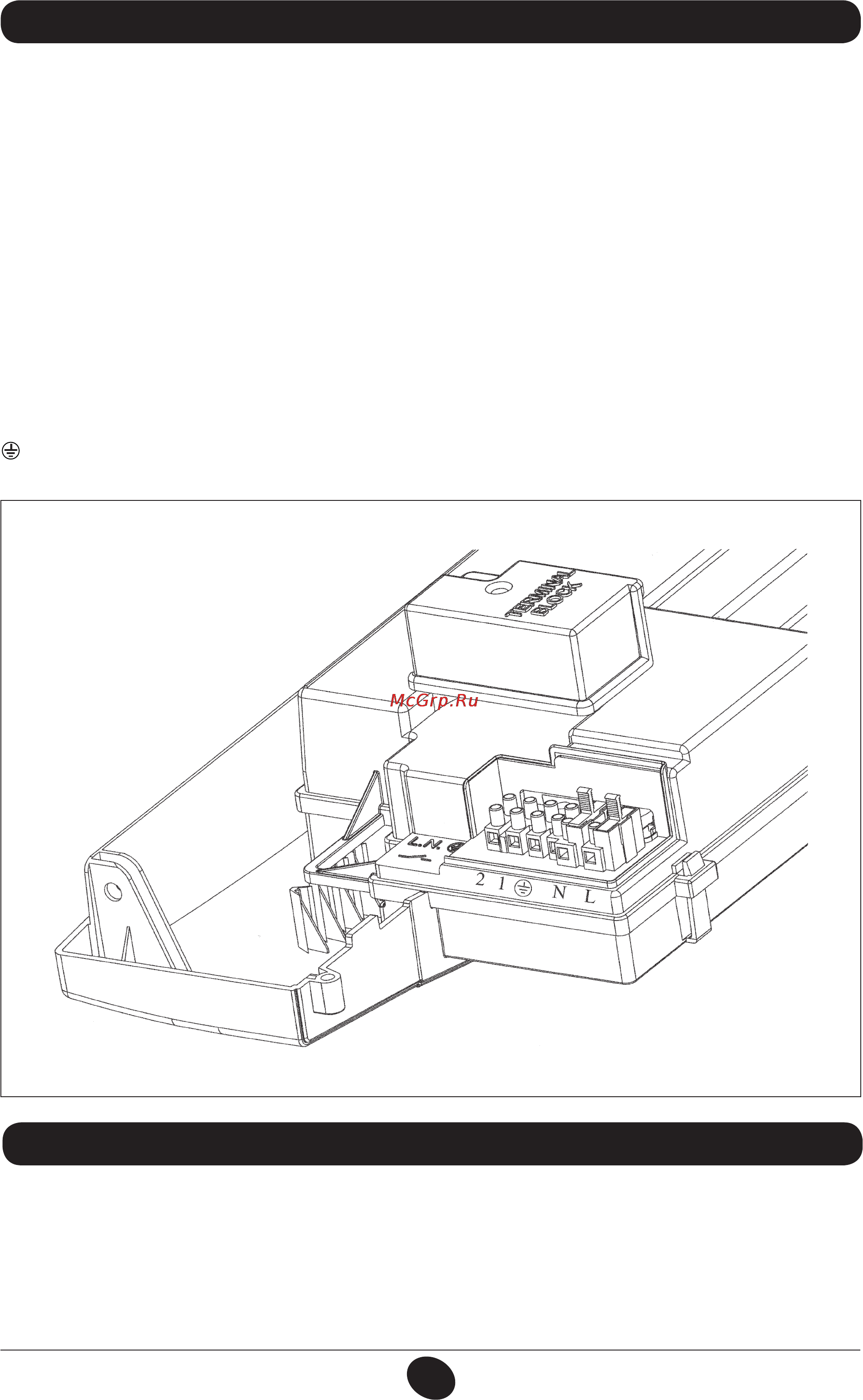

Εικόνα 9
CG_1853 / 1103_2302
