De Dietrich MS 24 BIC [137/292] Свързване на външната сонда
![De Dietrich MS 24 BIC [137/292] Свързване на външната сонда](/views2/1071841/page137/bg89.png)
137
71.06199.02 BG

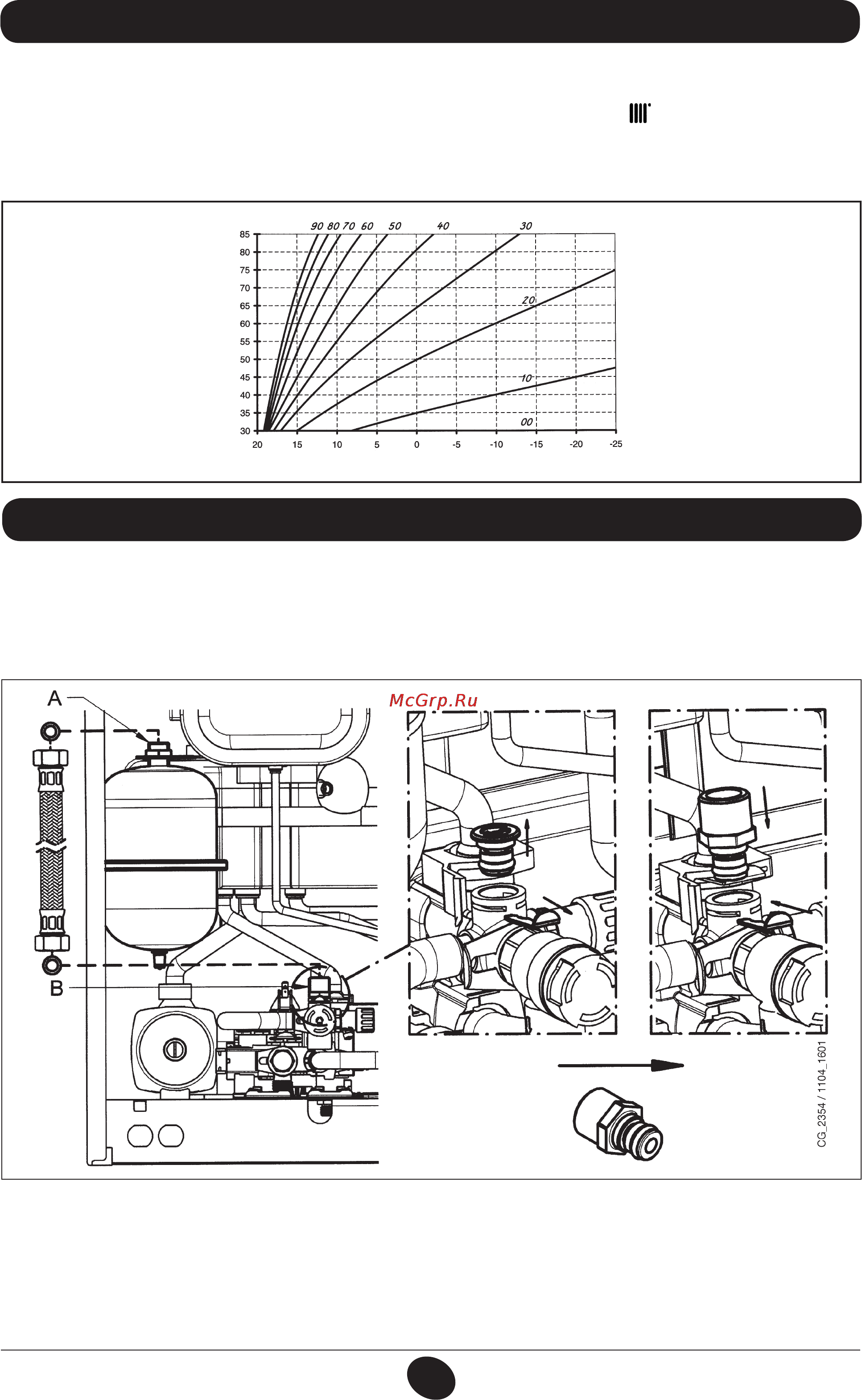

26.
В кабелната група, която излиза от командното табло, има два ЧЕРВЕНИ шермовани кабела. Свържете външната сонда със
шермовката.
При свързана водна сонда, може да се промени кривата “kt” (Графика 2) чрез бутоните
+/- .
ЗАБЕЛЕЖКА: При монтаж в средно голямо жилище (добра външна изолация и инсталация с радиатори) е препоръчително
климатичната крива “kt” да се настрои на стойност “25”.
TM = Обхват на изходната температура
= външна темпаратура
2
TM
Te
“kt”
1012_0501
Комплект разширителен съд, съставен от:
- 1 разширителен съд от неръждаема стомана;
- 1 супорт за разширителен съд;
- 1 нипел G1/2”;
- 1 контрагайка;
- 1 гъвкава тръба за свръзка.
27.
Свържете гъвкавата тръба (аксесоар от комплекта разширителен съд) към двете муфи А и В както е показано на фигура.
Монтажа на разширителен съд за битовата вода се препоръчва в следните случаи:
- налягането на водоснабдителната система изисква монтаж на редуктор на налягането (налягане по-високо от 4 бара)
- на потока на студената вода е монтирана невъзвратна клапа.
- мрежата на студената вода е недостатъчна за разширяването на водата от бойлера и се налага употребата на разширителен
съд за битовата вода.
