De Dietrich MS 24 BIC [55/292] Legenda
![De Dietrich MS 24 BIC [55/292] Legenda](/views2/1071841/page55/bg37.png)
55
71.06199.02 - IT
ISTRUZIONI DESTINATE ALL’INSTALLATORE
24 BIC

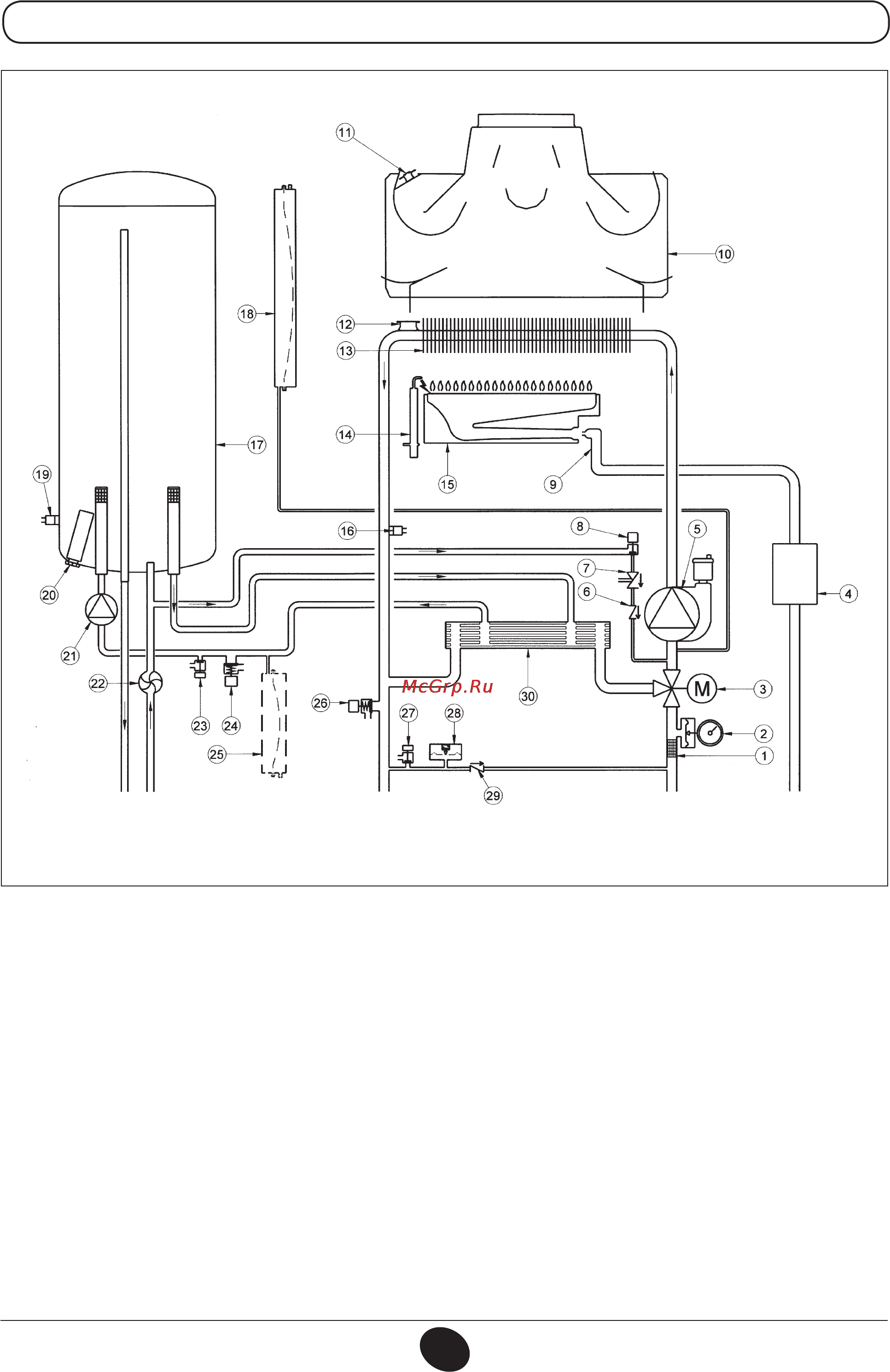

Legenda:
1 ltro riscaldamento
2 manometro
3 valvola 3 vie motorizzata
4 valvola gas con diaframma gas
5 pompa circuito riscaldamento con degasatore
6 valvola di non ritorno
7 disconnettore
8 rubinetto di caricamento caldaia
9 rampa gas con ugelli
10 convogliatore fumi
11 termostato fumi
12 termostato di sicurezza
13 scambiatore acqua-fumi
14 elettrodo accensione/ rilevazione amma
15 bruciatore
16 sonda NTC riscaldamento
17 bollitore
18 vaso espansione circuito riscaldamento
19 sonda NTC sanitario
20 anodo sacricale
21 pompa circuito sanitario
22 sensore di precedenza sanitario
23 rubinetto di scarico bollitore
24 valvola di sicurezza circuito sanitario
25 vaso espansione circuito sanitario (accessorio)
26 valvola di sicurezza di caldaia
27 rubinetto di scarico caldaia
28 pressostato idraulico
29 valvola di ritegno su by-pass automatico
30 scambiatore a piastre
Figura 17
Mandata
riscaldamento
Uscita
sanitario
Gas Entrata
sanitario
Ritorno
riscaldamento
CG_2338 / 1104_0403
